He 177 Greif летающая крепость люфтваффе

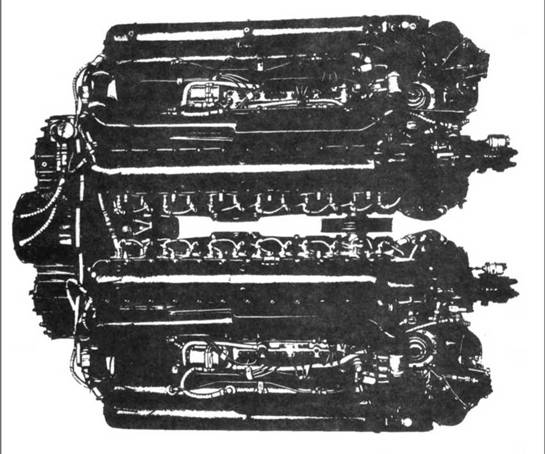

Двигательная установка Daimler-Benz DB 606. 1. Патрубок топливной системы. 2. Патрубок системы смазки. 3. Выходные патрубки системы смазки. 4. Заборник охлаждающей жидкости. 5. Масляный фильтр. 6. Тяга карбюратора. 7. Блокиратор двигателя. 8. Детали стартера. 9. Сдвоенные магнето Bosch. 10. Наддув.

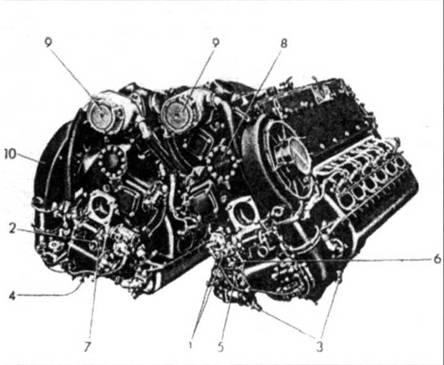

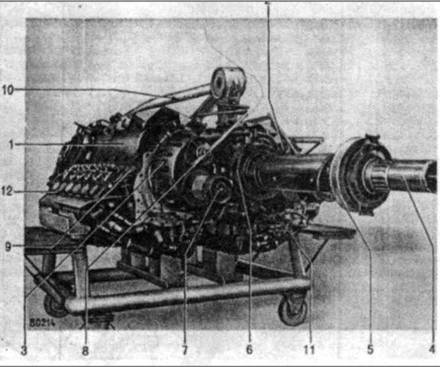

Двигательная установка DB 610. 1. Правый мотор DB 605. 2. Левый мотор DB 605. 3. Общий редуктор. 4. Вал винта. 5. Передний подшипник вала винта. 6. Задний подшипник вала винта. 7. Генератор. 8. Рычаг сцепления правого двигателя. 9. Выпускной патрубок системы охлаждения. 10. Система обдува двигателей. 11. Масляный фильтр. 12. Выхлопная система.

Окраска внутренних поверхностей самолета

Изнутри самолет выкрашивали серозеленой краской RLM 02 Grau и Flieglack 7135.66 RLM 66 Grau или защитными лаками разных типов.

Приборную доску покрывали краской RLM 66 Grau. Деревянные части красили серо-зеленой краской Holz 02 или бесцветным защитным лаком 7131.00 RLM 00.

Винты красили краской Flieglack 7142 и дополнительно в два слоя краской RLM 70.

Серийный номер

Каждый самолет имел свой серийный номер (Werk Nummer). Номер обычно наносили белой краской на киле. Иногда последние цифры номера черной краской дублировались на борту передней подфюзеляжной гондолы.

Эмблемы частей

Эмблемы частей обычно изображали возле кабины. Известны самолеты с эмблемами из I./FKG 50, KG 1 и KG 100. Самолеты из KG 40, по-видимому, эмблем никогда не несли. Не 177 из учебной части Flugzeugfuehrerschule (В) 16 нес эмблему этой части.

Тактико-технические данные

Параметр	Не 177V1	Не 177 А-0	Не 177 A-1	Не 177 A-3/R1	Не 177 A-5/R7	Не 177 A-1
Экипаж, чел.	3	5	5	5	6	5
Размах, мм	31400	31440	31440	31440	31440	36000
Длина, мм	20580	20400	20400	22000	22000	22000
Высота, мм	6670	6670	6670	6670	6670	6670
Площадь крыльев, м^2	100	100	100	100	100	108
Удельная нагрузка на крыло, кг/м^2	239.2	300	303	298	310	320
Сухая масса, кг	13720	17000	16500	16600	17000	18100
Полезная нагрузка, кг	10200	13000	13800	13200	15000	16500
Взлетный вес, кг	23920	30000	30300	29800	32000	34600
Максимальная скорость, км/ч	460	480	480	480	420	540
Крейсерская скорость, км/ч	410	410	410	410	440	440
Потолок, м	7000	10000	10000	10000	15200	16000
Дальность, км	5000	5600	5600	5600	6000	7200
Бомбонагрузка, кг	2200	2200	2200	2800	4200

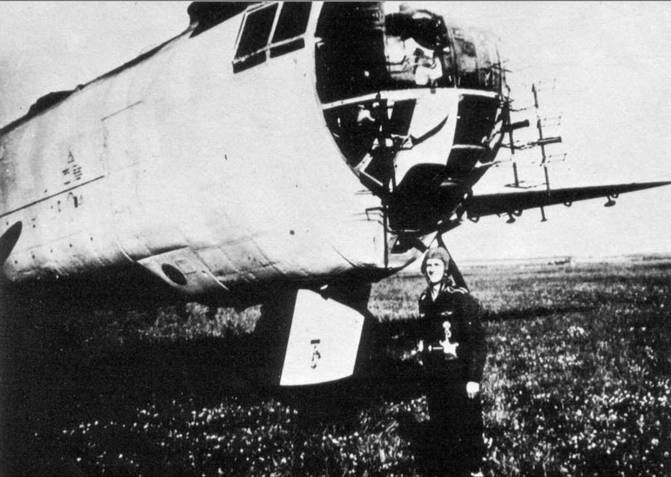

Бомбардировщик Не 177A-5/R5, оснащенный морским поисковым радаром FuG 200 «Hohentweil», II./KG 40, Франция, 1944 год.

Техническое описание

Бомбардировщик Heinkel He 177A-3 был двухмоторным (два сдвоенных рядных двигателя) свободнонесущим среднепланом цельнометаллической конструкции. Самолет предназначался для нанесения бомбовых ударов, а после незначительных переделок мог выступать в роли торпедоносца или разведчика.

Фюзеляж

Цельнометаллический, овальный в сечении. Каркас набран из 52 шпангоутов, соединенных 6 лонжеронами. Имелось также несколько дополнительных лонжеронов, придававших конструкции дополнительную жесткость. Обшивка представляла собой дюралевый лист, который крепился к каркасу заклепками с потайными головками. Технологически фюзеляж членился на пять частей, что облегчало транспортировку самолета по земле. Две передние части составляла кабина. В двух других сегментах находились бомбоотсеки (два в передней части и третий во второй). К четвертому сегменту крепилось бронированная огневая точка типа R1 или R2. Пятая часть имела в своем составе четыре дополнительных шпангоута, что удлиняло фюзеляж на 1600 мм. Во всех бомбоотсеках можно было установить дополнительные топливные баки, тогда двухстворчатые люки с гидравлическим приводом заменялись заглушкой. Швы находились в районе шпангоутов №№ 1, 7, 19 и 44.

Вход в кабину осуществлялся через люк в передней подфюзеляжной гондоле, а также через дополнительный люк в днище хвостовой части фюзеляжа. В хвостовую башенку можно было попасть через люк в крыше самой башенки.

Крыло

Крыло состояло из трех частей и имело однолонжеронную конструкцию с двумя вспомогательными лонжеронами. Законцовки закругленные. Каркас крыла кроме лонжерона составляли многочисленные нервюры. Вспомогательные лонжероны проходили вдоль передней и задней кромки крыла. К главному лонжерону крепились моторамы. В центроплане находились ниши внутренних стоек шасси, тогда как в консолях находились ниши наружных стоек. Задняя кромка крыла в районе элеронов имела подвижную обшивку.

Элероны

Элероны цельнометаллические, односоставные, обшитые металлическим листом, уравновешенные по массе и аэродинамике, оснащенные триммерами (на А-5 также имелись клапаны Флеттнера).

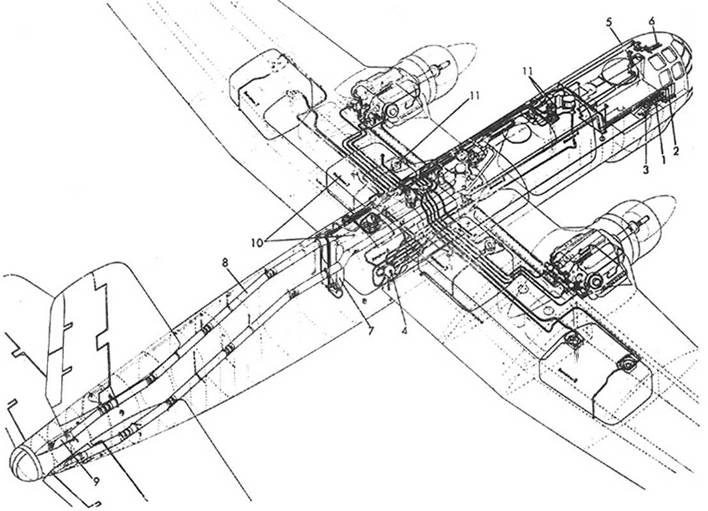

Топливная система Не 177А-1.

Эксплуатационные люки.

При взлете и посадке элероны действовали совместно с закрылками. При этом сохранялась возможность маневрировать элеронами. Увеличенную щель закрывал лист подвижной обшивки. Элероны приводились в движение системой стальных тяг и качалок.

Закрылки

Двухсоставные, металлические, обшитые металлическим листом, действующие по системе Фаулера совместно с элеронами. В выдвинутом положении увеличивали поверхность крыла на 20 % (вместе с элеронами). Привод гидравлический с помощью четырех усилителей. Отклонение при посадке 39°, при взлете 26°.

Хвостовое оперение

Хвостовое оперение цельнометаллическое, обшито гладким дюралевым листом. Горизонтальный стабилизатор однолонжеронный, свободнонесущий, цельнометаллический, трапециевидной формы с закругленными законцовками и несимметричным профилем. У ранних моделей горизонтальный стабилизатор можно было регулировать в полете, начиная с серии А-3 стабилизатор был заклинен в положении +2°. В передней части стабилизатора имелось пространство, куда подавался горячий воздух с целью предотвратить обледенение.

Рули высоты подвешивались на трех петлях и были сбалансированы по массе и аэродинамике. Рули оснащались триммерами и клапанами Флеттнера. В движение рули приводились системой стальных тяг. Рули отклонялись на 25° вверх и 20° вниз, тогда как триммеры и клапаны Флеттнера на 20° вверх и вниз.

Киль цельнометаллический симметричного профиля трапециевидной формы. Каркас однолонжеронный со вспомогательным лонжероном вдоль передней кромки. После выпуска первых 100 серийных машин, в хвостовой части организовали огневую точку с установленной в ней пушкой Mauser MG 151/20. Это потребовало изменить форму нижней части руля направления. Эти изменения появились на машинах с серийными номерами 332046 и 350076. Руль направления сбалансирован по массе и аэродинамике, оснащен триммером и клапаном Флеттнера. Руль приводился в движение с помощью системы стальных тяг и качалок. Отклонение руля направления 25°, триммера 23°, клапана Флеттнера 12°.

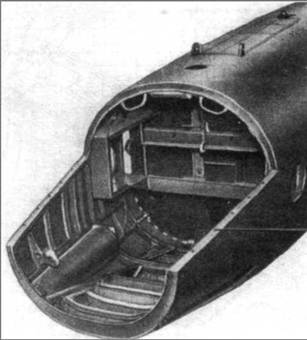

Хвостовая часть фюзеляжа.

Схема бронирования Не 177A-1.

Башенка HL 131V с счетверенным пулеметом MG 131 на Не 177A-6/R1.

Шасси

Шасси классической схемы с хвостовым колесом, убирающееся в полете. Главное шасси состояло из четырех стоек. Стойки типа VDM группировались по две и имели пневматическую амортизацию. Каждая стойка с помощью гидравлического механизма складывалась вбок, убираясь в ниши, расположенные на внешней части центроплана и на внутренней части консолей. Ниши в центроплане находились между мотогондолой и фюзеляжем, а ниши в консолях — снаружи от мотогондол. Каждая ниша закрывалась одностворчатой крышкой, имевшей гидропривод. Стойка шасси закрывалась дополнительной крышкой. Колеса VDM 8-2055-A-0 или ЕС 8-2031- А1 фирмы Elektron-Metall из Каннштатта с камерами высокого давления. Размер колес 1200x420 мм. После выпуска шасси крышки колесных ниш снова закрывались. Колея шасси (по внутренней паре) 6570 мм. Хвостовое колесо фирмы Kronprinz 8-3516 D-1 размером 780x280 мм. Хвостовое колесо находилось на одиночной стойке с пружинной амортизацией. В полете хвостовое колесо убиралось в нишу и закрывалось двухстворчатым люком. Давление в камерах главного шасси равнялось 4,75 атм, а хвостового колеса 3,75 атм.

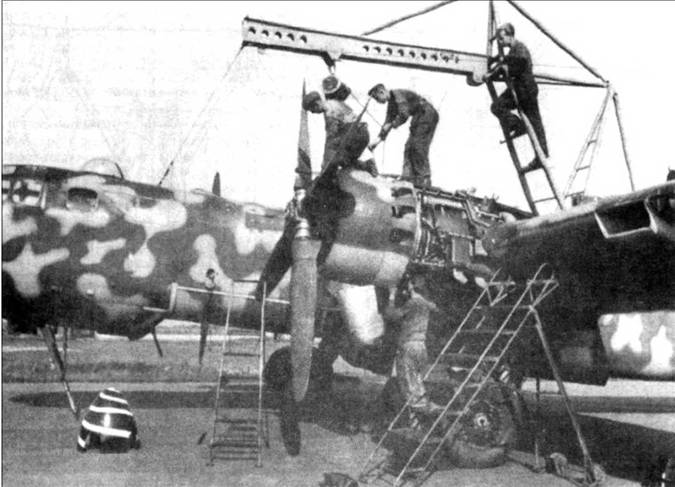

Двигательная установка

На самолетах Не 177 стояли два сдвоенных рядных W-образных двигателя жидкостного охлаждения Daimler-Benz DB 610A/B. Двигатель DB 610 представлял собой спаренный двигатель DB 605. Оба спаренных мотора через редуктор вращали вал с винтом. Использовались два четырехлопастных винта VDM диаметром 4500 мм с автоматическим переключением шага.

По сравнению с серией A-1, у машин А-3 моторама была на 200 мм выдвинута вперед. Максимальная мощность двигателя DB 610 составляла 3100 л.с. на высоте 2100 м, а стартовая мощность у земли равнялась 2950 л.с. при 2800 об./мин. Передаточное число редуктора DB 610 — 2,42:1. Удельная мощность при массе 30 т составляла 6 кг/л.с. (мощность 5000 л.с. на высоте 5800 м). Удельная нагрузка на крыло 50 л.с./м^2.
