И-16 боевой «Ишак» сталинских соколов Часть 2

– в первой половине 1941 г. значительное количество истребителей И-16 оборудовали бомбодержателями для подвески или двух 100-кг бомб, или двух подвесных дополнительных топливных баков ПСБ-1.

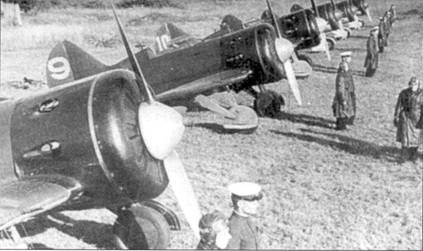

Торжественное построение самолетов и летчиков одной т истребительных частей авиации Краснознаменного Балтийского флота, август 1937г. Истребители И-16 тип 5 оснащены смонтированными на г ар гротах кинофотопулеметами СЛ-17.

Личный состав 13-й эскадрильи ВВС КБФ запечатлены на фоне истребителя И-16 тип К) в 1940 г.

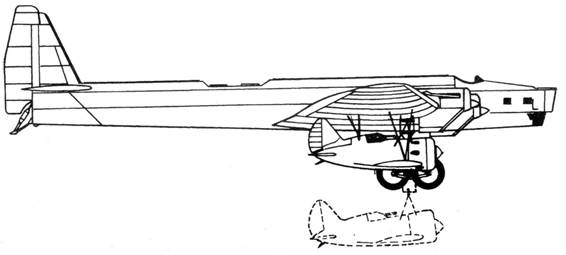

Перечисление экспериментов с участием И-16 было бы не полным без упоминания опытов по дозаправке самолетов в воздухе. Разработка системы дозаправки в воздухе началась в 30-е г. специализированным конструкторским бюро № 1 ВВС. руководил проектированием инженер Запанованный. Летные эксперименты проводились сначала с участием бомбардировщиков ТБ-1 и разведчиков Р-5. К 1935 г. удалось полностью отработать чертежи системы, достаточно простой на бумаге. По идее процесс выглядел следующим образом: с ТБ-1 сбрасывался шланг, со шлангом специальной штангой. установленной по левом у борту, стыковался истребитель И-16. После окончания приема топлива происходило автоматическое рассоединение штанги и шланга. Уже первые полеты выявили невозможность летчика истребителя уравнивать скорость самолета со скоростью заправщика регулируя обороты двигателя штатным сектором газа. Испытания продолжили в июне 19361.. после того как сектор газа был перенесен на ручку управления. Летали летчики-испытатели Соколов, Супрун и Евсеев.

Опытнейший пилотажник лейтенант Евсеев в июне 1936 г. осуществил два первых успешных контакта с танкером в воздухе. Результаты этих испытания были востребованы после окончания второй мировой войны при отработке системы дозаправки в воздухе реактивных самолетов.

Старший лейтенант Шинкаренко позирует на фоне своего И-16 тип 10, зима 1939-1940 г.г.

Летчики 13-й эскадрильи ВВС КБФ, 1940 г. Самолеты – истребители И-16 тип 17.

Эскадрильи ВВС КБФ, вооруженная истребителями И-16 тип 10, лето 1939 г.

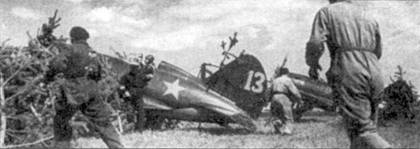

Техники снимают маскировку перед взлетом самолетов эскадрильи морской авиации, учения лета 1939 г.

1939-1940

В 1939 г. мало кто сомневался, что эра истребителя И-16 близка к завершению. Даже установка моторов М-62 и М-63 не позволила самолету превысить скорость 500 км/ч. Существенно улучшить летные характеристики И-16 можно было путем установки двигателя М-64 взлетной мощностью 1200- 1300 л.с. Этот двигатель конструкторы прождали до 1941 г.. однако М-64, последний девятицилиндровый мотор, так и не поставили на поток.

Поликарпов считал возможным несколько улучшить аэродинамику самолета заменой полотняной обшивки на фанерную. Летом 1939 г. на И-16 заводской номер 1721103 установили фанерную обшивку толщиной 2.5 мм. аналогичную процедуру провели с И-16 тип 24. Последний на испытаниях в НИИ ВВС достиг скорости 489 км/ч. больше, чем серийные истребители. Однако прирост скорости был связан скорее с установкой двигателя М-63, хотя и гладкая обшивка внесла свой вклад. Рекомендация о внедрении новой обшивки в серийное производство реализована не была.

Серия испытаний, проведенная в 1939 г., показала – улучшить характеристики И-16 как истребителя невозможно. Однако стоит попробовать добиться лучших пикирующих свойств самолета. Для этого следовало стабилизатор устанавливать с небольшим положительным углом атаки. Исследования показали, что комбинация задней центровки и нейтральной установки стабилизатора создавала слишком большие усилия на ручке при переводе летчиком самолета в пикирование. На истребителей первых серий этот недостаток проявлялся не так- явно. поскольку они не имели бронеспинок. аккумуляторных батарей, радиостанций. проще говоря – у них центр тяжести находился ближе к носовой части, чем у И-16 поздних выпусков. на которых центр тяжести находился на 35% длины средней аэродинамической хорды крыла. Испытания, проведенные в 1939 г.. показали, что зона неустойчивости самолета на режиме пикирования с убранным шасси начинается при смещении центра тяжести на 32-33% длины средней аэродинамической хорды крыла. Летчик-испытатель капитан Табаровский разбился на И-16 заводской номер 1021101 когда центровка самолета составляла 33,6% САХ. В результате было принято решение ограничить центровку строевых истребителей значением 33% САХ. Неустойчивость по тангажу на И-16 преодолеть так и не удалось, самолет оставался неустойчивой платформой для ведения прицельной стрельбы. Проблема заключалась в изначально неверном распределении массы планера.

В 1939 г. летчик-испытатель Станкевич отлетал на И-16 программу по теме ЦАГИ «Определение усилий на ручке управления, педалях и рулях». Станкевич писал в отчете:

– Самолет нестабилен, усилия на ручке составляют 4-5 кг при отклонении ручки вперед, поддерживать крейсерскую скорость полета постоянной, не прибегая к изменению числа оборотов двигателя, крайне утомительно для летчика. Выполнение фигур высшего пилотажа затруднено. С выпуском посадочных щитков устойчивость по каналу тангажа ухудшается, от летчика требуется прилагать к ручке большие усилия. Выпуск щитков провоцирует самолет к опрокидыванию на хвост, из-за чего приходится отдавать ручку от себя, что в свою очередь способствует переходу самолета в пикирование. При выходе на большие углы атаки неустойчивость проявляется внезапно. На взлете самолет хвост отрывает неохотно, иногда чтобы оторвать хвост приходится давать ручку от себя. В наборе высоты с постоянным углом тангажа самолет имеет тенденцию к сваливанию вправо, в этом случае парировать правый крен элеронами не всегда возможно.

Несмотря на многочисленные отрицательные отзывы и несоответствие летных характеристик И-16 характеристикам новейших зарубежных истребителей. правительство приняло решение продолжить в 1940 г. серийный выпуск самолета. В 1940 г. выпуск И-16 достиг своего пика, хотя завод № 21 готовился к освоению И-180.

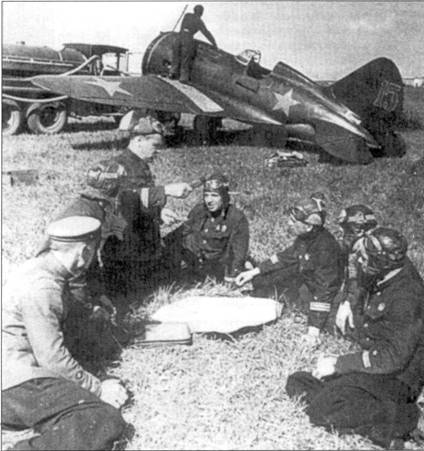

Последние минуты перед полетом – инструктаж летчиков ВВС КБФ. У истребителя И-16 тип 17 стоит бензозаправщик БЗ-35.

Летчики 13-й эскадрильи ВВС КБФ, 1940 г. Пилоты осматривают шасси истребителя И-16 тип 24.

Учения 13-й эскадрильи ВВС КБФ, 1940 г.

Истребитель И-16, вооруженный синхронной пушкой ШВА К калибра 20 м. Самолет был доработан на заводе № 156 и проходил испытании в феврале-марте 1939 г.

В 1940 г. завод № 21 выпускал следующие модели истребителей И-16:

Тип 18 М-62 с подвесными баками (ПБ)

Тип 24 М-63 без ПБ

Тип 24 М-63 с реактивными снарядами (PC)

Тип 24 М-63 с PC и И Б

Тип 24 М-63 с ПБ и радиостанцией РСИ-3

Тип 24 М-63 с PC и радиостанцией РСИ-3

Тип 24 М-62 с ПБ

Тип 28 М-63 с ПБ

Тип 28 М-63 без ПБ

Тип 28 М-63 с ПБ и РСИ-3

Тип 15 М-25В (УТИ-4)

Начиная со второй половины 1940 г. весь этот винегрет уступил место одной модели – истребителю И-16 тип 29. В последней модификации И-16 нашли отражения все усилия оружейников по отработке наилучшего варианта вооружения самолета. Тип 29 был оснащен двумя ШКАСами. смонтированными над двигателем, и двумя пулеметами БС калибра 12.7 мм. установленными в нижней части фюзеляжа между нишами шасси. Все пулеметы – синхронные. В крыле И-16 тип 29 вооружение не устанавливалось, но под плоскостями предусматривалась возможность монтажа шести направляющих для реактивных снарядов РС-82 или пилонов для двух подвесных топливных баков.

Всего в 1940 г. было изготовлено 2210 истребителей И-16 всех модификаций:

Тип 18/24 760

Тип 28 277

Тип 25 (И-180) 1

Тип 29 570

Тип 15 (УТИ-4) 600

В общее число не включены два истребителя И-16 тин 29, предназначенных для статических испытаний на прочность. Кроме того. 125 самолетов не приняла военная приемка: 45 И-16 тип 15 и 80 И-16 тип 29. Эти истребители включили в производственный план 1941 г. Помимо самолетов. 21-й завод изготовил 7590 дополнительных топливных баков из фибры и 294 полевых модернизационных комплекта, позволяющих конверсировать И-16 тип 10 в И-16 тип 18 путем установки двигателя М-62. На самолеты было установлено 165 приемо-передаюших радиостанций РСИ-3, предназначенных для связи с землей.
