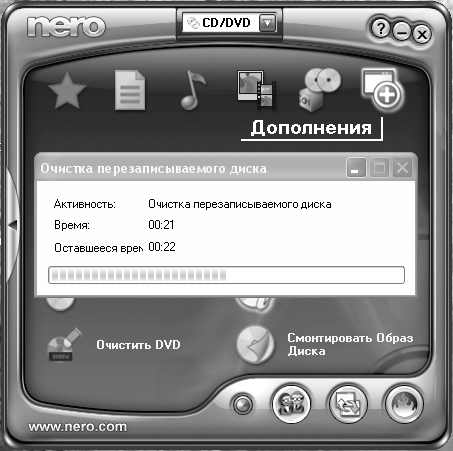

Рис. 6.62. Окно «Очистка перезаписываемого диска»
После окончания процесса очистки данные с диска будут удалены.
В заключение описания пакета программ Nero Burning Rom можно также отметить, что в его составе имеется программа Nero Express, которая представляет упрощенный интерфейс для доступа к функциям записи дисков по сравнению с непосредственно программой Nero Burning Rom. Запустить эту программу можно, например, из окна «Записать проект» (см. рис. 6.53). Окно программы Nero Express представлено на рис. 6.63.

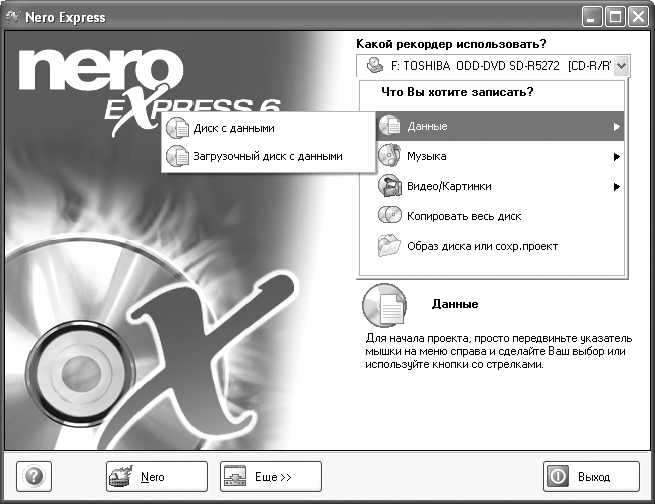

Рис. 6.63. Окно «Nero Express»
В данном учебном пособии
6.7.4.3. Накопители информации на цифровых универсальных дисках
Современные компьютерные накопители информации на цифровых универсальных дисках относятся к комбинированным накопителям, которые позволяют использовать (считывать и записывать информацию) как компакт-диски, так и цифровые универсальные диски (DVD – Digital Versatile Disk). В таких накопителях используется оптический способ записи и считывания информации.
Первая официальная информация о разработке накопителей на DVD появилась весной 1995 г. Представили эту информацию несколько компаний – Sony, Toshiba, Hitachi, NC, Matsushita Electronic Industrial, Mitsubishi Electric, Philips Electronics, Thomson Multimedia и др., принимавших участие в их разработке. Для стандартизации разрабатываемых накопителей эти компании объединились в организацию, которая стала называться DVD Consortium. В задачи консорциума входило продвижение разрабатываемого формата на рынке, согласованная разработка новых спецификаций и лицензирование предприятий, записывающих информацию на DVD, и т. д. Новые оптические диски, которые стали использоваться в таких накопителях, получили название DVD. Первоначально эта аббревиатура означала цифровой видеодиск (Digital Video Disk), поскольку изначально DVD разрабатывали для замены формата VHS (Video Ноте System – формат записи видеоинформации на магнитную ленту). Однако в связи с тем, что данный носитель информации мог использоваться не только для записи и воспроизведения видеофильмов, но и для записи и чтения информации в компьютерах, было решено, не меняя аббревиатуры, изменить ее значение. Так появилось новое значение DVD – Digital Versatile Disk (цифровой универсальный диск). В 1997 г., был создан DVD-форум. Его задачи были такие же, как и у DVD Consortium. В настоящее время в форум входит около 200 официальных членов. Все они заинтересованы в развитии формата DVD и участвуют в разработках новых, более совершенных форматов, таких как: Blue-Ray («синий луч», в накопителях, использующих данный формат, использовуется лазер более коротковолнового – «синего» диапазона с длиной волны 405 нм, в отличие от широко используемых в настоящее время накопителей, где установлен «красный» лазер с диапазоном длин волн от 635 до 780 нм); EVD (Enhanced Versatile Disk – улучшенный универсальный диск) и HD DVD (High Density Digital Versatile Disk).
Накопители информации на цифровых универсальных дисках состоят из дисковода (устройства считывания и записи информации) и носителя информации – цифрового универсального диска. Как уже отмечалось ранее, данные дисководы являются комбинированными, т. е. позволяют и считывать, и записывать информацию как на компакт-диски, так и на цифровые универсальные диски.
Основное отличие данных накопителей от накопителей на компакт-дисках состоит в объеме информации, который можно записать на DVD. Если информационный объем стандартного компакт-диска составляет около 700 Мбайт, то на DVD может быть записана информация объемом от 4,7 до 17 Гбайт. Достигается это несколькими способами. Во-первых, для чтения и записи DVD в таких дисководах используется лазер с меньшей длиной волны, чем для компакт-дисков, что позволило существенно увеличить плотность записи и соответственно информационный объем DVD. Использование лазеров с такими параметрами дало возможность также уменьшить расстояние между дорожками (трековый шаг) до 0,74 мкм по сравнению с шагом 1,6 мкм у компакт-дисков. Кроме того, стандартом на DVD предусмотрены так называемые двухслойные диски, у которых данные записываются на двух отражающих слоях, что, естественно, приводит к увеличению информационного объема DVD.
Применение этих способов отразилось и на требованиях к толщине DVD. Для DVD он составляет 0,6 мм, в отличие от толщины 1,2 мм компакт-дисков. Однако чтобы сохранить стандартные размеры дисков и повысить механическую прочность DVD, они заливаются полимерным материалом (используется в основном поликарбонат) с двух сторон. При этом толщину диска доводят до 1,2 мм, что соответствует толщине компакт-дисков. Диаметр DVD равен 120 мм (основной стандарт) или 80 мм.
Конструктивно дисководы комбинированных накопителей состоят из большого числа механических, оптических и электронных компонентов. Данные дисководы включает в себя следующие основные
узлы и блоки:• электрический двигатель, вращающий компакт-диск;
• систему загрузки компакт-дисков;
• оптико-механический лазерный блок;
• электронный блок, обеспечивающий управление, преобразование, согласование и передачу электрических сигналов.
Однако, поскольку комбинированные дисководы поддерживают работу с большим количеством типов оптических дисков (CD и DVD), то характеристики основных узлов таких дисководов отличаются от характеристик дисководов, поддерживающих работу только с компакт-дисками. В настоящее время существует достаточно много фирм – производителей комбинированных дисководов, таких как Sony, NEC, Toshiba, Hitachi, Panasonic и т. д., производящих различные модели. Технические характеристики конкретных моделей таких дисководов можно посмотреть в соответствующей документации.
Все перечисленные выше компоненты дисковода размещаются в едином корпусе, который может вставляться в соответствующий отсек системного блока компьютера (внутренний дисковод) или представлять собой функционально законченное устройство, которое располагается вне системного блока компьютера (внешний дисковод). В качестве примера внутреннего дисковода укажем дисковод фирмы NEC модели DVD_RW ND-3500AG, который позволяет работать как с компакт-дисками, так и с цифровыми универсальными дисками различных типов. Логотипы оптических дисков, которые поддерживает данный дисковод, указываются на передней панели самого дисковода и в инструкции по эксплуатации. Примером внешнего дисковода может служить дисковод фирмы Sony модели DVD_RWDRU-800A KY03, который также позволяет работать как с компакт-дисками, так и с цифровыми универсальными дисками различных типов.
Система загрузки комбинированного дисковода в зависимости от своего конструктивного исполнения может обеспечивать несколько вариантов загрузки оптических дисков. Однако чаще всего используется выдвижной лоток. С помощью электрического двигателя системы загрузки лоток выезжает и задвигается внутрь после того, как на него положили нужный оптический диск.
Оптико-механический лазерный блок комбинированного дисковода состоит из оптической головки и системы ее перемещения. Данный блок по сравнению с блоком дисковода, работающим только с компакт-дисками, представляет собой более сложное устройство, поскольку в его состав включается дополнительно лазер для работы с DVD. Длина волны, излучаемой лазером, лежит в диапазоне от 635 до 780 нм и зависит от типа дисковода. Длина волны, излучаемой лазером для работы с CD, лежит в диапазоне выше 780 нм и также зависит от типа дисковода. В оптической головке комбинированного дисковода расположены лазеры, система линз и приемник отраженного сигнала. Основой системы перемещения головки является высокоточный двигатель, позволяющий перемещать оптическую головку точно над информационной дорожкой диска. Электронный блок обеспечивает совместную работу всех устройств дисковода, распознает команды компьютера и передает полученную информацию с диска.
В комбинированных дисководах также применяются два основных способа вращения компакт-дисков вокруг своей оси и соответственно считывания и записи информации: с постоянной угловой скоростью (CAV) и постоянной линейной скоростью (CLV). Причем в некоторых моделях дисководов находят применение оба этих метода. Но наиболее распространен первый способ, который обеспечивает постоянную угловую скорость вращения диска на всем пути лазерного луча и переменную скорость считывании и записи информации. В комбинированных дисководах данного типа диск вращается с постоянной угловой скоростью на всем пути лазерного луча, а скорость передачи данных меняется. При этом на внутренних витках спиральной дорожки диска скорость передачи данных минимальна, на внешних – максимальна. Поэтому в технической документации на дисководы указывают максимальные скорости записи и считывания информации как для компакт-дисков, так и для цифровых универсальных дисков. Примером такого дисковода является дисковод фирмы Sony модели DVD_RW DRU-800AKY03.
В комбинированных дисководах находит также применение способ вращения компакт-дисков и цифровых универсальных дисков вокруг своей оси с постоянной линейной скоростью, которую поддерживает устройство управления дисковода. Для обеспечения постоянной линейной скорости угловая скорость вращения диска должна уменьшаться в процессе продвижения лазерной головки над спиральной дорожкой, начиная от центральной части диска (начало записи) и перемещаясь к краю диска (окончание записи).
Скорость считывания и записи информации в комбинированных дисководах указываются отдельно для компакт-дисков и цифровых универсальных дисков. При этом отдельно указываются максимальные скорости считывания (Read max) и записи (Write max) данных.
Скорость считывания и записи информации для компакт-дисков измеряется в единицах, кратных базовой скорости – 150 Кбайт/с.
Скорости считывания и записи информации для цифровых универсальных дисков измеряется в единицах, кратных базовой скорости – 1,38 Мбайт/с. Если комбинированный дисковод записывает DVD на двукратной скорости (2х), то это означает, что скорость записи составит 2 х 1,38 = 2,76 Мбайт/с.
Таким образом, однократная скорость записи (считывания) для DVD примерно в 9,4 раза больше, чем однократная скорость записи (считывания) для CD.
