Методика формирования математических моделей для расчёта удельной мощности для помещений промышленного и общественного назначения

Тюрина Наталья Александровна, [e-mail]

Грибанов Алексей Александрович, [e-mail]

Аннотация:

В статье подробно рассмотрен метод регрессионного моделирования для формирования математической модели расчета для последующего расчета удельной мощности для проектирования освещения в помещениях промышленного и общественного назначений. Также в статье представлен подробный расчет относительной погрешности модели.

Ключевые слова: метод удельной мощности, математическая модель, регрессионное моделирование, освещенность, источники света.

Расчет электрических нагрузок является основополагающим этапом проектирования систем электроснабжения. Электрические нагрузки подразделяются на силовые и осветительные. На сегодняшний день существуют три наиболее популярных метода расчета осветительных нагрузок: метод удельной мощности, точечный метод, метод коэффициента использования. Метод удельной мощности наиболее часто используется проектировщиками для приближенного расчета мощности осветительного оборудования, отличается простотой использования и сравнительно малым объемом исходных данных, что значительно расширяет круг его использования. Значения удельной мощности были получены в середине двадцатого столетия и, к сожалению, их использование для современных светодиодных и люминесцентных источников некорректно[1]. В ходе эксперимента мною были получены актуальные значения для таких источников.

В рамках исследования было проведено 830 экспериментов путем расчета в среде Dialux evo, рассмотрено 29 расчетных случаев. Расчетный случай – это помещение общественного и промышленного назначения, для которых определялись нормируемая освещенность, высота подвеса источников света, площадь. Помимо этого, для каждого расчетного случая было отобрано 6 источников света. Всего в эксперименте участвовало 49 источников света.

В ходе исследования были получены математические модели, для каждой из которых посчитаны относительная погрешность источника света и относительная погрешность для расчетного случая. Значения относительных погрешностей лежат в допустимом диапазоне, что позволяет в дальнейшем рассчитывать мощность источников света для проектирования освещения в помещениях промышленного и общественного назначений для входных параметров, не участвовавших в эксперименте.

Общий вид математической модели (1):

W=a•S⁴+b•E⁴+c•S³+d•E³+e•S³E+f•S³H_p+g•E³H_p+h•

E³S+i•H_p²+j•S²+k•E²+l•H_p²S+m•H_p²S²+n•H_p²E²+o•S²E²+p•

H_p²E+q•S²H_p+r•S²E+s•E²S+t•E²H_p+u•H_p²•S•E+v•H_p•S²•E+

w•H_p•S•E²+x•H_p+y•S+z•E+•H_p•S+•H_p•E+•S•E+•H_p•S+

(1)

где – значение удельной мощности осветительной нагрузки на единицу площади помещения, Вт/м²;

a, b, c, d, e, f, g, h, i, j,k, l, m, n, o, p, q, r, s, t, u, v, w, x, y, z, ,,,, – коэффициенты регрессионного уравнения, которые необходимо определить.

Для определения значения уровня варьирования применялась следующая формула (2):

где X_прi – значение параметра, приведённое к шкале от -1 до +1;

X_i – текущее значение параметра, абс. ед.;

X_max – максимальное значение параметра, абс. ед.;

X_min – минимальное значение параметра, абс. ед.

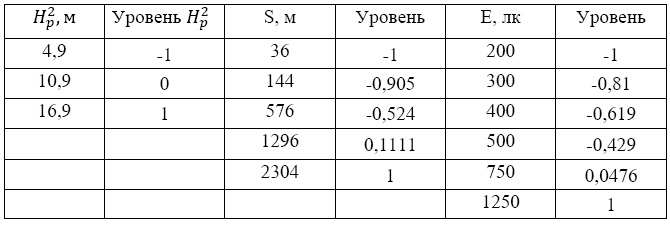

Уровни варьирования для использовавшихся в экспериментах параметров ниже приведены в таблице 1.

Таблица 1

Уровни варьирования параметров

Для определения коэффициентов уравнения приведем результаты расчётного эксперимента к табличному виду. В дальнейших таблицах для упрощения введён параметр X₀=1, соответствующий свободной переменной, перед которой стоит коэффициент.

Данные эксперимента для источника света ULV-R24J представлены в таблице 2.

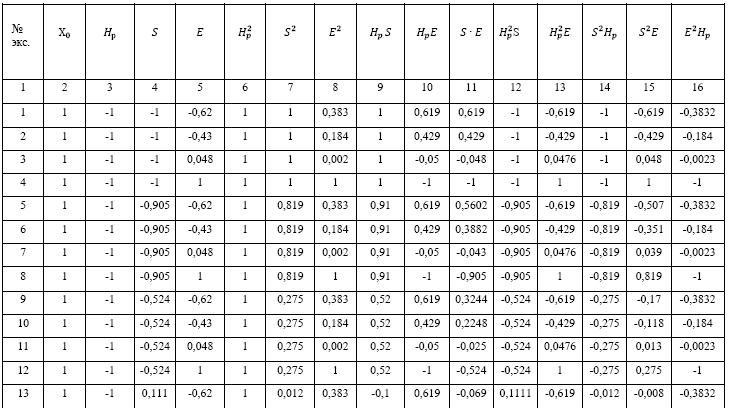

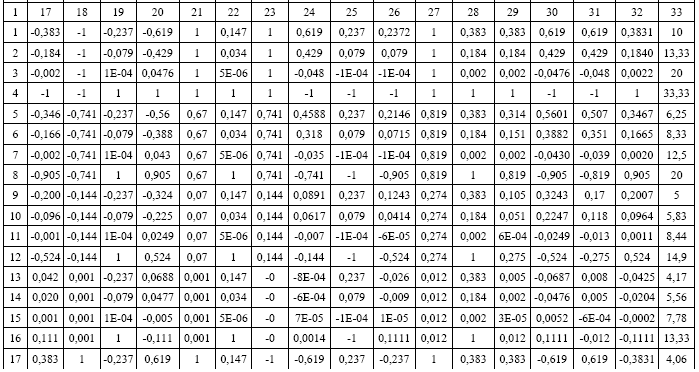

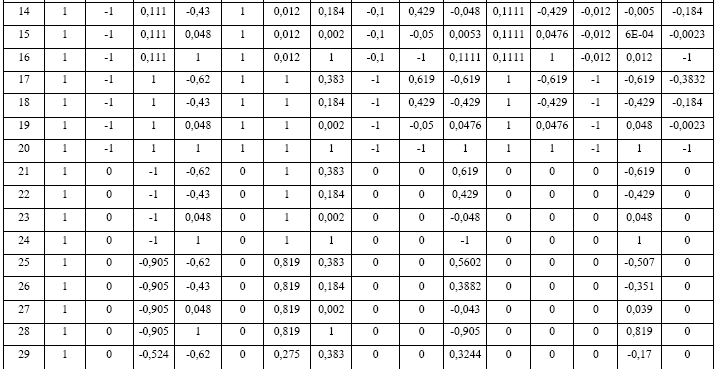

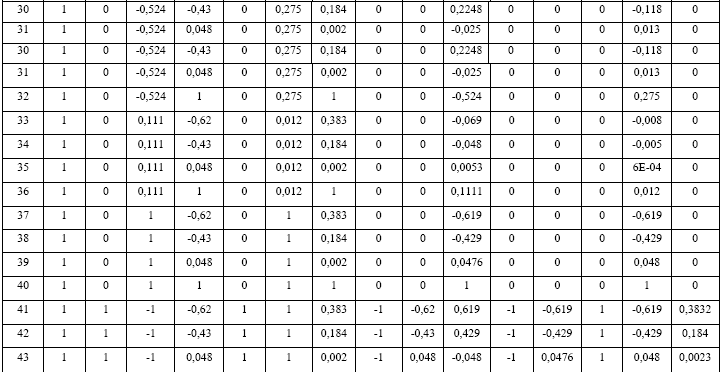

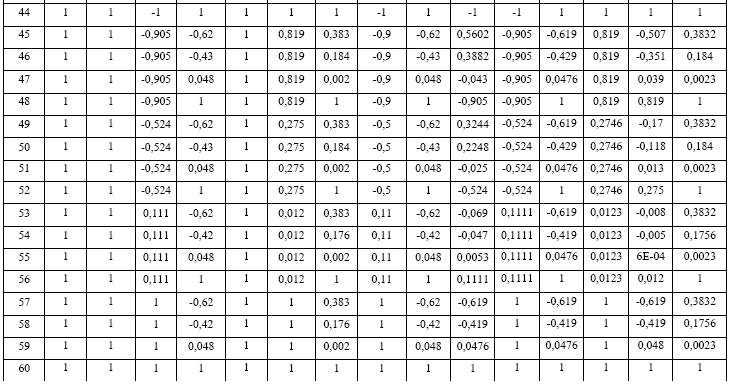

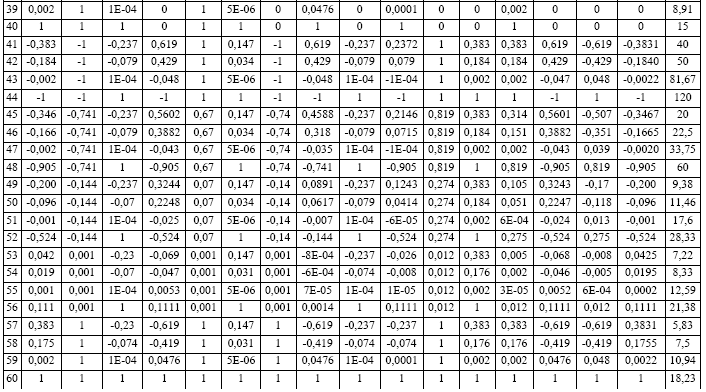

Таблица 2

Таблица эксперимента для источника света ULV-R24J

Для определения коэффициентов уравнения была составлена матрица Х, включающая в себя закодированные условия эксперимента (столбцы 2-32 таблицы 2) и матрица Y, включающая в себя результаты эксперимента (столбец 33 таблицы 2). Далее матрица Х транспонируется и умножается на исходную матрицу Х, получается матрица X^т ·X. Матрица Y также умножается на транспонированную матрицу X, получается матрица X^т ·Y. Затем для матрицы X^т ·X вычисляется обратная матрица матрицы X^т·X^{– 1}. Перемножив обратную матрицу X^т ·X^{– 1} и матрицу X^т ·Y получим матрицу коэффициентов уравнения. Аналогичные действия были проведены и для других источников. Коэффициенты уравнения представлены в таблице 3.

Таблица 3

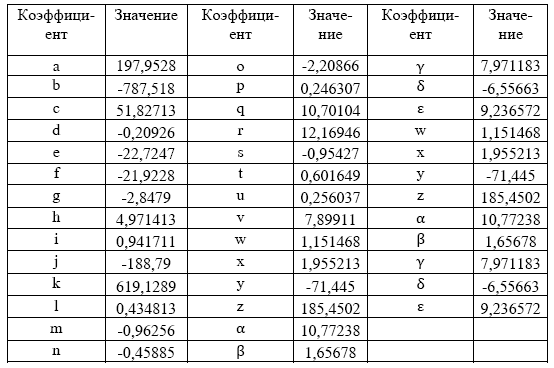

Значения коэффициентов уравнения для источника света ULV-R24J

Подставив в уравнение регрессионной модели значение коэффициентов получим расчетные значения удельной мощности. Для проверки модели необходимо определить погрешность по следующей формуле (3):

где - относительная погрешность модели;

Э-значение, полученное экспериментальным путем

Р- значение, полученной в ходе расчетов.

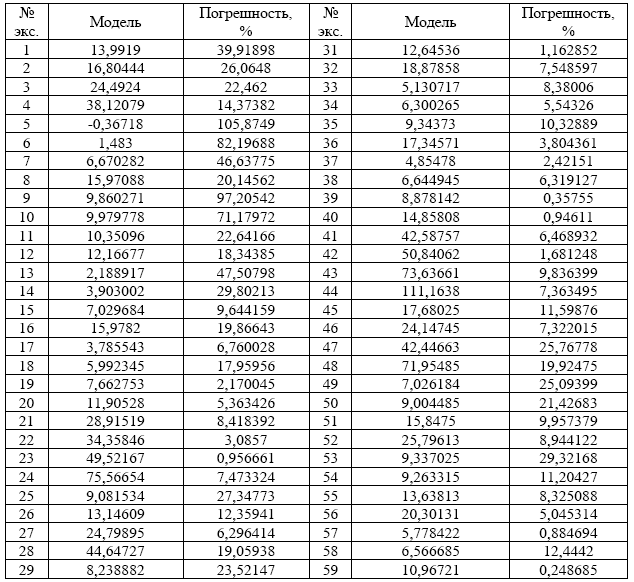

Погрешность модели представлена в таблице 4.

Таблица 4

Погрешность модели

Средняя относительная погрешность модели рассчитывается по формуле (4):
