Изготовил диафрагменный волновой насос, так же как и предыдущий, московский изобретатель П. Радченко. Вес насоса всего 3,5 кг.

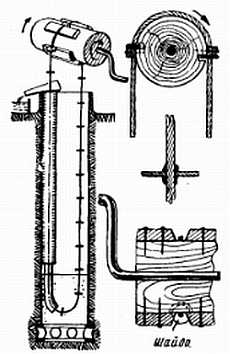

ВОДОПОДЪЕМНИК
Вы подходите к колодцу, смотрите, как сматывается с вала веревка, увлекающая вниз ведро, а потом, вращая рукоять, поднимаете его наверх, уже наполненное водой. Процедура несложная, но утомительная, особенно если учесть, что для полива участка в жаркое время года ее приходится повторять не один десяток раз в сутки. Не лучше ли оборудовать колодец простейшим водоподъемником, таким, какой изобрел москвич Б. Блинов? Присмотритесь, как он действует. Ведро становится лишним. Вместо него в воду опускают трубу. Трос (или веревку), на который было подвешено ведро, удваивают по длине, а его свободные концы скрепляют между собой. Предварительно на трос насаживают множество шайб. И получается — вы вращаете
Оборудовать же его сравнительно нетрудно. Для начала подберите всасывающую трубу. Если колодец не глубок — до 10 м, ее диаметр может быть 60-100 мм; при глубине 20–40 м он уменьшается до 25–40 мм. Затем отрежьте от трубы короткий кусок, заточите его кромку — вот вам и инструмент для вырубки шайб. Хороший материал для их изготовления — обрезки вышедших из употребления приводных ремней, но годится также кожемит, старые подошвы и т. п. В центре шайб сделайте отверстия по толщине веревки, нанижите их на нее и залейте гудроном места соединения — шайбы будут держаться крепче, и утечка воды уменьшится. Длина всасывающей трубы 1200–1500 мм. Выше и до самой поверхности колодца идет другая труба, можно взять ее несколько большего диаметра, сделанная (если нет готовой) пусть даже из досок.
Осталось реконструировать вал. В нем выдалбливают пазы. Упорные планки прибивают гвоздями. Затем соединяют концы пропущенного сквозь трубу каната и начинают вращать рукоять по часовой стрелке. Вал крутится, упорные планки цепляют шайбы. Канат ползет вверх. Сейчас хлынет вода.
КОВШ-ЗЕМЛЕЧЕРПАЛКА
Засорившийся неглубокий колодец можно прочистить с помощью самодельной механической лопаты, устройство и размеры которой видны из рисунка. Ковш ее делают из миллиметрового стального листа. Потянув вверх за прикрепленный к рычагу шнур, вы приводите ковш в действие, и он загребает со дна колодца скопившийся там песок, который затем поднимают наверх.
БАРАБАН ВМЕСТО КРЮКА
Как только полив закончился, унесите шланг в темное место, в сарай. Но не вешайте шланг на крюк: появятся перегибы, а потом и изломы. Лучше всего хранить шланг намотанным на барабан, наподобие тех, что у пожарных машин. Его делают из небольшого старого бочонка, который оборудуют боковинами из двух, скрепленных между собой рейками негодных ободьев от велосипедных колес.
КУДА УШЛА ВОДА?
Бывает, нужно определить, куда и в каком количестве просачивается вода при поливе. Для этого пригодится способ, разработанный специалистами Ставропольского сельскохозяйственного института. Сделайте щуп с двумя изолированными друг от друга металлическими кольцами на конце, включенным в общую цепь (см. рисунок). Теперь и рыть ничего не надо: вгоняете щуп в землю и смотрите на гальванометр. Пока почва влажная, цепь замкнута, гальванометр показывает ток. Скакнула стрелка прибора резко в сторону — значит, щуп достиг сухой земли, остается только взглянуть, на какую глубину он погрузился.

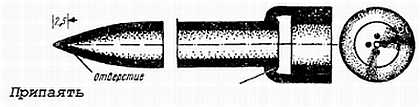

ГИДРОБУР К ОПРЫСКИВАТЕЛЮ
Оснастив опрыскиватель гидробуром, механизируют глубокое очаговое внесение удобрений в почву вместе с водой. Изготовить гидробур-насадку несложно, он не повреждает корней, почти не засоряется и, размывая себе путь, без труда углубляется в землю. Концу металлической трубки (наружный диаметр 3–6 мм) придайте конусообразную форму и просверлите дважды насквозь миллиметровым сверлом в 3 мм от конца конуса. Наконечник опрыскивателя припаивается к другому концу трубки, а сама она снабжается ручкой, чтобы было удобнее втыкать в землю.
Вы
качаете опрыскиватель — и удобрения устремляются через четыре отверстия в конусе к корням дерева. Но вот вы заметили — поблизости поселился крот или водяная крыса. Растворите в 10 л воды 200 г креолина и сделайте на почве серию уколов кольцом вокруг дерева — они удержат вредителей на почтительном расстоянии.ПОЛИВ С КОЛЕС
Для полива огородных гряд иногда используют обыкновенную одноколесную тачку, переоборудовав ее в большую лейку на колесах. Для этого на ее каркасе вместо кузова укрепляют большой бак, с обоих боков которого припаяны расходящиеся в стороны металлические трубки. Снизу в них просверлены отверстия с таким расчетом и в таком количестве, чтобы вытекающая из них вода при движении тачки по дорожке орошала рядки расположенных с обеих сторон гряд.
ВЕДРА — ЛИШНИЕ
Чем разносить разбавленные водой минеральные удобрения по саду в ведрах, лучше пусть они сами текут по резиновым шлангам под деревья прямо из бочки, где их готовят. Бочку ставят повыше, сыплют в нее химикаты, наполняют через толстый шланг водой из водопровода. Затем тонкие шланги поочередно плотно вставляют в толстый, окунают место соединения в бочку. В этот момент по тонкому шлангу под крону дерева бежит вода. Но стоит отсоединить его от толстого шланга прямо в растворе удобрений, как они устремятся в трубку. Сифон заряжен, подкормка началась.
К ЛЕЙКЕ — НАСАДКА
Немало полезных приспособлений для сада и огорода можно смастерить даже из кусочка жести или кровельного железа. Так, если обрезать его и согнуть, как показано на рисунке, получится отличная насадка к лейке взамен обыкновенной. Она незаменима, когда приходится поливать гряды водой, скажем, с добавкой коровяка — не засоряется и в то же время разбивает струю, делает ее веерообразной.
БЕЗ ВОДЫ

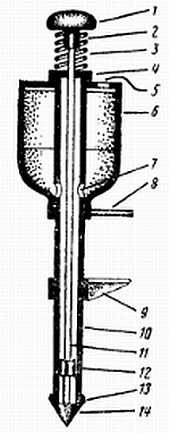

Очаговое внесение минеральных удобрений под кусты и деревья возможно и без применения воды. Ленинградские садоводы для этого, например, пользуются несложным по конструкции подкормщиком.
Удобрение засыпается в прорезанное сверху бачка 6 оконце 5. Затем подкормщик втыкают в землю, упираясь левой ногой в подножку 9 и, несколько приподняв его обратно вверх, придерживая за боковую рукоять 8 рукой, правой надавливают на верхнюю ручку 2. Заостренный наконечник-клапан 14 отходит вниз, и очередная порция оказывается в почве. Стоит отпустить верхнюю ручку, и под действием пружины 3 клапан опять закроется. Удобрения попадают из бачка в трубу 10 сквозь просверленные в ней отверстия 7. Втулка 2, прикрепленная к верхней ручке, служит для ограничения хода наконечника-клапана. Емкость бачка 6 л, крепят его к трубе гайкой 4. Эта же гайка, и прикрепленная к штоку 22 нижняя втулка 12, с тремя боковыми выступами, удерживают его точно по центру трубы. На нижний конец трубы насажено кольцо 13. Оно несколько расширяет скважину в почве, образуя щель между ее стенками и клапаном, сквозь которую и высыпаются удобрения.
КУПИТЕ ЛЕДОБУР
Ледобур, предназначенный для рыболовов, огородники-любители с успехом используют для очагового внесения удобрений. Покрутил минуту за ручку — и готова яма диаметром 13 см и глубиной 0,5 м. 10–12 таких глубоких и узких лунок делают поблизости от корней дерева, в них закладывают минеральную подкормку. Ледобур сгодится и при установке столбов изгороди — здесь лопате за ним не угнаться.
