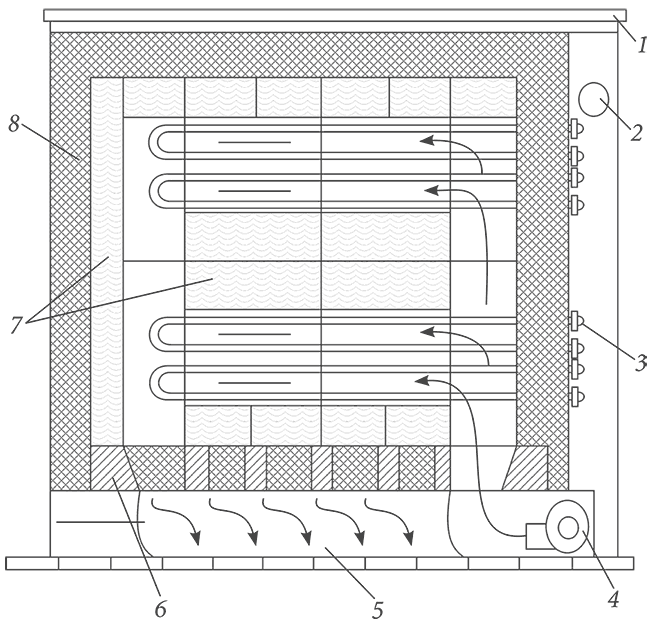

Рисунок 60. Схема устройства теплоаккумулирующего электронагревателя: 1) плита из синтетического материала; 2) выключатель и термостат; 3) электронагреватели; 4) вентилятор; 5) отверстие для выброса нагретого воздуха; 6) изоляционный кирпич; 7) магнезитовый кирпич; 8) теплоизоляция
Недавно на отечественном рынке появились инфракрасные обогреватели (рис. 61). Он представляет собой стальной прибор прямоугольной формы. На стороне, ориентированной в сторону пола,

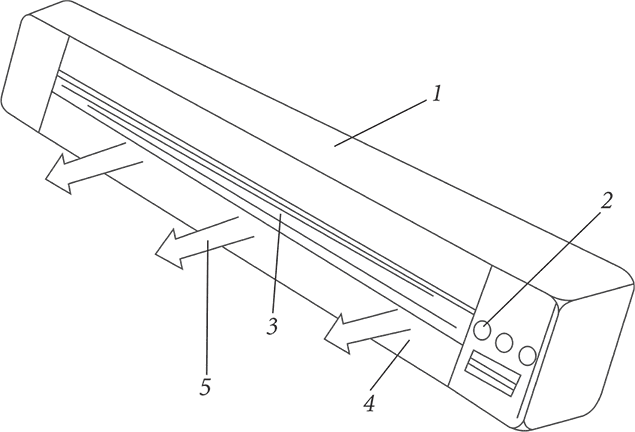

Рисунок 61. Инфракрасный обогреватель: 1) корпус; 2) регуляторы температурного режима; 3) излучатель; 4) отражающий слой; 5) направление лучей
Инфракрасные панели испускают длинноволновые лучи, которые напоминают солнечные. Они нагревают только те поверхности и предметы, которые оказываются в зоне их действия, а те, в свою очередь, сообщают вторичное тепло воздуху. Это означает, что лучистая энергия не растрачивается на нагревание воздуха вообще. Даже при низкой температуре воздуха в помещении под этими лучами можно чувствовать себя комфортно. При этом отсутствуют и конвекционные потоки, поэтому в воздух не поднимается пыль и пр. Инфракрасные панели экологичны и не сжигают кислород. КПД инфракрасных панелей составляет 90 %. Среди других достоинств этого способа отопления надо отметить:
мобильность и компактность системы;
пожаробезопасность прибора;
отсутствие шума при работе;
легкость обслуживания и монтажа;
долговечность.
Обогрев помещений посредством устройства системы «теплый пол» — сравнительно новый источник тепла для дома. Технология их устройства представлена в двух вариантах.
1. Водоциркуляционная система может выполняться прокладкой труб двумя способами (рис. 62):
в виде змеевика. В данной системе возникает большая разность температур теплоносителя в начале и в конце системы, отдача тепла полом совершается дифференцированно. Это находит применение для увеличения теплоотдачи в конкретных местах, в частности вдоль наружных стен;
в виде двойного червяка, отличающая от преды дущей равномерностью отдачи тепла по всей поверхности, что достигается размещением в непосредственной близости подающей трубы с теплоносителем, нагретым до высоких значений, с обратной трубой, содержащей охлажденную воду. Этот способ укладки труб более простой, так как предполагает изгиб труб под углом 90° (описанный выше — 180°).

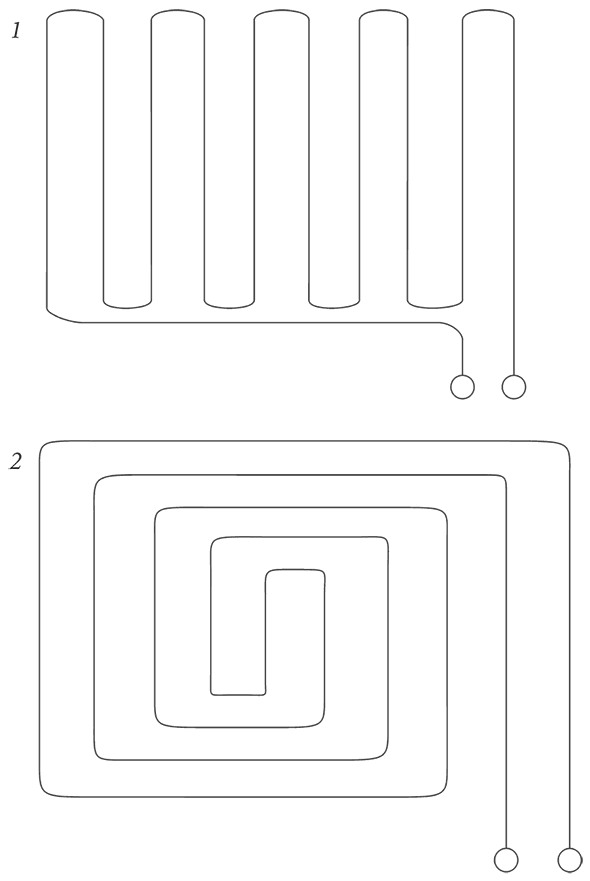

Рисунок 62. Схема прокладки труб в водоциркуляционной системе: 1) змеевик; 2) двойной червяк
Прокладку труб осуществляют мокрым и сухим способами. При первом трубы покрывают бетонной стяжкой, при втором трубы помещают в изоляционный материал (для этого изготавливают элементы в виде панелей, которые легко монтируются) под бесшовным полом.
2. Система напольного кабельного обогрева — это электрокабель, разрезанный на секции и уложенный под половым покрытием непосредственно в бетонной стяжке (рис. 63), иногда кабель прокладывают по стене под штукатуркой или под керамической плиткой.
Рисунок 63. Схема укладки нагревательного кабеля: 1) соединительная муфта; 2) кабель; 3) датчик температуры; 4) терморегулятор
В полу установлен датчик, предназначенный для контроля заданной температуры. Концы кабеля и датчика подключены к терморегулятору, стоящему на стене. Когда датчик подает сигнал, терморегулятор включает или, наоборот, отключает систему от элетросети, т. е. система не функционирует круглые сутки, что делает ее более экономичной. Длительность цикла нагревания и остывания определяется мощностью отопительной системы и теплоизоляционными особенностями помещения.
Комплект оборудования для системы «теплый пол» включает кабель, температурный датчик, гофртрубку диаметром до 16 мм, терморегулятор, утеплитель и монтажную ленту.
В разных помещениях монтируют отдельные системы кабельного обогрева с отдельными терморегуляторами (укладка общего кабеля не рекомендуется).
Монтаж кабельного обогрева осуществляется по одной схеме (рис. 64):
отступают от пола примерно на 1,2–1,4 м, размечают место под терморегулятор (при монтаже во влажном помещении терморегулятор выносят за его пределы);
штробят стену от пола к месторасположению регулятора для размещения токоведущих проводов кабеля и термодатчика;
теплоизолируют бетонное основание, чтобы предотвратить потери тепла, которые могут доходить до 50 %;
выполняют бетонную стяжку толщиной 1 см;
укладывают монтажную ленту — кабель и теплоизолятор не должны контактировать;
фиксируют монтажную ленту дюбелями;
укладывают нагревательный кабель и закрепляют его хомутами с шагом 25 мм;
помещают температурный датчик в гофрированную трубку и кладут в 50 см от стены между витками кабеля таким образом, чтобы датчик попал в открытую петлю;

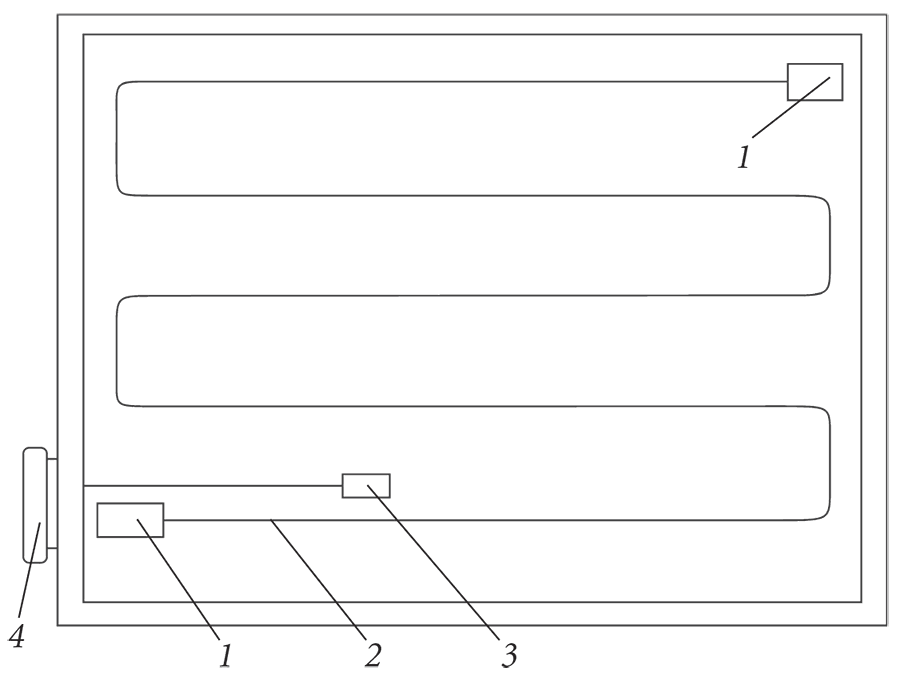

Рисунок 64. Схема монтажа системы «теплый пол»: 1) выключатель; 2) дверь; 3) терморегулятор; 4) распаечная коробка; 5) соединительная муфта; 6) монтажная лента; 7) температурный датчик; 8) нагревательная секция
прокладывают токоведущие провода и заделывают их раствором;
выполняют бетонную стяжку толщиной 3–5 см;
настилают напольное покрытие;
по окончании отделки помещения устанавливают терморегулятор;
по прошествии 28 суток, за которые бетон наберет крепость и высохнет, включают нагревательный кабель и устанавливают нужную температуру.
Нагревательный кабель не укладывают под мебель и какое-либо оборудование (холодильник и др.).
Система «теплый пол» может выполнять роль основного (при этом терморегулятор показывает температуру не пола, а воздуха) и добавочного обогрева жилого помещения. Во втором случае устанавливают отопительные приборы, отводя «теплому полу» функции элемента для повышения температурного комфорта.
Теплопотери дома и способы их устранения
Понять, каким образом дом теряет тепло, можно, если вспомнить некоторые физические законы. В теплопотерях виноваты такие явления:
проводимость. Поскольку дом построен на холодной земле, то вследствие теплопроводности тепловые потоки уходят в почву;
конвекция. При включенном отоплении стены и крыша изнутри становятся теплыми. В результате действия теплопроводности тепло перемещается и на наружную сторону стен и крыши. При этом окружающая их атмосфера, будучи более холодной, нагревается за счет них и отбирает часть тепла, унося его вверх.
