Важно помнить, что на этот раз пакеты идут через цепочку INPUT, а не через FORWARD.
И в заключение мы рассмотрим порядок движения пакетов, созданных локальными процессами.
Таблица 3-3. От локальных процессов
(Шаг – Таблица – Цепочка – Примечание)
Шаг: 1
Таблица: –
Цепочка:–
Примечание: Локальный процесс (т.е., программа-сервер или программа-клиент).
Шаг: 2
Таблица: –
Цепочка:–
Примечание: Принятие
Шаг: 3
Таблица: mangle
Цепочка: OUTPUT
Примечание: Здесь производится внесение изменений в заголовок пакета. Выполнение фильтрации в этой цепочке может иметь негативные последствия.
Шаг: 4
Таблица: nat
Цепочка: OUTPUT
Примечание: Эта цепочка используется для трансляции сетевых адресов (NAT) в пакетах, исходящих от локальных процессов брандмауэра.
Шаг: 5
Таблица: Filter
Цепочка: OUTPUT
Примечание: Здесь фильтруется исходящий траффик.
Шаг: 6
Таблица: mangle
Цепочка: POSTROUTING
Примечание: Цепочка POSTROUTING таблицы mangle в основном используется для правил, которые должны вносить изменения в заголовок пакета перед тем, как он покинет брандмауэр, но уже после принятия решения о маршрутизации. В эту цепочку попадают все пакеты, как транзитные, так и созданные локальными процессами брандмауэра.
Шаг: 7
Таблица: nat
Цепочка: POSTROUTING
Примечание: Здесь выполняется Source Network Address Translation. Не следует в этой цепочке производить фильтрацию пакетов во избежание нежелательных побочных эффектов. Однако и здесь можно останавливать пакеты, применяя политику по-умолчанию DROP.
Шаг: 8
Таблица:–
Цепочка: –
Примечание: Сетевой интерфейс (например, eth0)
Шаг: 9
Таблица:–
Цепочка: –
Примечание: Кабель (т.е., Internet)

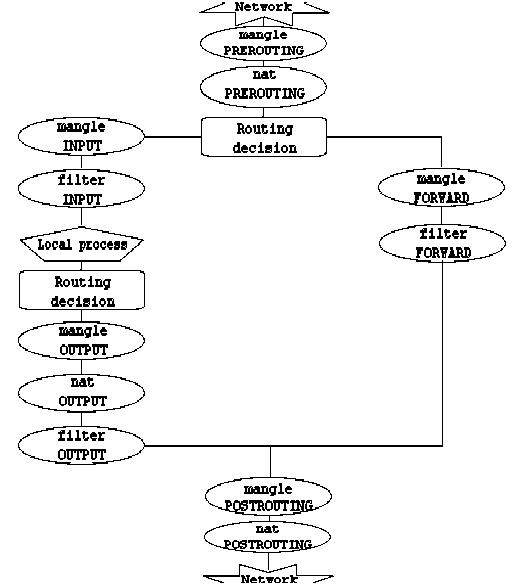

Теперь мы знаем, что есть три различных варианта прохождения пакетов. Рисунок ниже более наглядно демонстрирует это:
Этот рисунок дает довольно ясное представление о порядке прохождения пакетов через различные цепочки. В первой точке принятия решения о маршрутизации (routing decision) все пакеты, предназначенные данному хосту направляются в цепочку INPUT, остальные – в цепочку FORWARD.
Обратите внимание
также на тот факт, что пакеты, с адресом назначения на брандмауэр, могут претерпеть изменение сетевого адреса назначения (DNAT) в цепочке PREROUTING таблицы nat и соответственно дальнейшая маршрутизация в первой точке будет выполняться в зависимости от произведенных изменений. Запомните – все пакеты проходят через таблицы и цепочки по тому или иному маршруту. Даже если выполняется DNAT в ту же сеть, откуда пакет пришел, то он все равно продолжит движение по цепочкам.СОВЕТ: В сценарии rc.test-iptables.txt вы сможете найти дополнительную информацию о порядке прохождения пакетов.
3.2. Таблица Mangle
Как уже упоминалось выше, эта таблица предназначена, главным образом для внесения изменений в заголовки пакетов (mangle – искажать, изменять. прим. перев.). Т.е. в этой таблице вы можете устанавливать биты TOS (Type Of Service) и т.д.
ОСТОРОЖНО: Еще раз напоминаю вам, что в этой таблице не следует производить любого рода фильтрацию, маскировку или преобразование адресов (DNAT, SNAT, MASQUERADE).
В этой таблице допускается выполнять только нижеперечисленные действия:
TOS
TTL
MARK
Действие TOS выполняет установку битов поля Type of Service в пакете. Это поле используется для назначения сетевой политики обслуживания пакета, т.е. задает желаемый вариант маршрутизации. Однако, следует заметить, что данное свойство в действительности используется на незначительном количестве маршрутизаторов в Интернете. Другими словами, не следует изменять состояние этого поля для пакетов, уходящих в Интернет, потому что на роутерах, которые таки обслуживают это поле, может быть принято неправильное решение при выборе маршрута.
Действие TTL используется для установки значения поля TTL (Time To Live) пакета. Есть одно неплохое применение этому действию. Мы можем присваивать определенное значение этому полю, чтобы скрыть наш брандмауэр от чересчур любопытных провайдеров (Internet Service Providers). Дело в том, что отдельные провайдеры очень не любят когда одно подключение разделяется несколькими компьютерами. и тогда они начинают проверять значение TTL приходящих пакетов и используют его как один из критериев определения того, один компьютер «сидит» на подключении или несколько.
Действие MARK устанавливает специальную метку на пакет, которая затем может быть проверена другими правилами в iptables или другими программами, например iproute2. С помощью «меток» можно управлять маршрутизацией пакетов, ограничивать траффик и т.п.
3.3. Таблица Nat
Эта таблица используется для выполнения преобразований сетевых адресов NAT (Network Address Translation). Как уже упоминалось ранее, только первый пакет из потока проходит через цепочки этой таблицы, трансляция адресов или маскировка применяются ко всем последующим пакетам в потоке автоматически. Для этой таблицы характерны действия:
