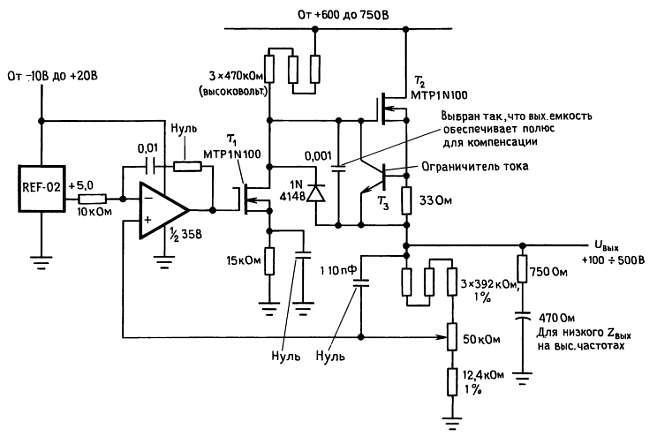

Используя усилитель ошибки в режиме работы вблизи уровня земли (делитель для съема выходного напряжения дает малую долю выхода), можно построить высоковольтный стабилизатор, в котором под высоким напряжением будет находиться только проходной транзистор и формирователь, работающий на него. На рис. 6.47 показан принцип построения такой схемы.

Рис. 6.47. Высоковольтный регулируемый источник питания.

В данном случае, это стабилизированный источник на напряжение от 100 до 500 В, в котором использованы проходной n– МОП-транзистор и формирователь. Т₂ представляет собой последовательный проходной транзистор, который запускается от инвертирующего усилителя Т₁. В качестве усилителя ошибки используется операционный усилитель, сравнивающий регулируемую долю выхода с прецизионным эталонным источником +5 В. Т₃ обеспечивает ограничение по току путем отключения запуска Т₂при падении напряжения на резисторе 33 Ом, равном падению U_БЭ. Остальные компоненты выполняют более тонкую, но необходимую работу. Диод защищает Т₂от обратного пробоя затвора, если вдруг Т₁ решит понизить напряжение на стоке (в то время как выходной конденсатор поддерживает исток Т₂). Различные небольшие конденсаторы обеспечивают нейтрализацию, которая необходима, поскольку Т₁ работает как инвертирующий усилитель с усилением по напряжению и вносит неустойчивость в контур операционного усилителя (особенно в схеме с емкостной нагрузкой). Эта схема является исключением из общего правила, которое гласит, что транзисторные схемы не представляют электрической опасности!

Здесь мы не можем противостоять искушению несколько отклониться от темы: с небольшими изменениями (эталонный источник заменяется на сигнальный вход) эту схему можно превратить в превосходный высоковольтный усилитель, удобный для управления «ненормальными» нагрузками типа пьезопреобразователей. Для таких специфических применений схема должна быть способна как отводить, так и отдавать ток в емкостную нагрузку. Как это ни странно, схема работает как «псевдодвухтактный выход» с Т₂, отдающим ток, и Т₁, отводящим ток (через диод), в зависимости от необходимости; см. разд. 3.14.

Если высоковольтный стабилизатор проектируется только на нерегулируемое выходное напряжение, то проходной транзистор может иметь напряжение пробоя меньше, чем выходное напряжение. В предыдущей схеме замена резистора для регулировки напряжения на постоянный резистор 12,4 кОм превращает схему в нерегулируемый стабилизатор на +500 В. В этом случае вполне подойдет проходной транзистор на 300 В, потому что напряжение на нем никогда не превысит 300 В даже при включении и выключении, а также при коротком замыкании выхода. Последнее весьма проблематично, но, шунтируя Т₂ 300-вольтовым стабилитроном, эту проблему можно решить. Если стабилитрон может работать с большим током, он может и защитить проходной транзистор от короткозамкнутой нагрузки, если перед стабилизатором стоит подходящий предохранитель. Здесь может помочь активная схема на стабилитронах, упомянутая в разд. 6.06.

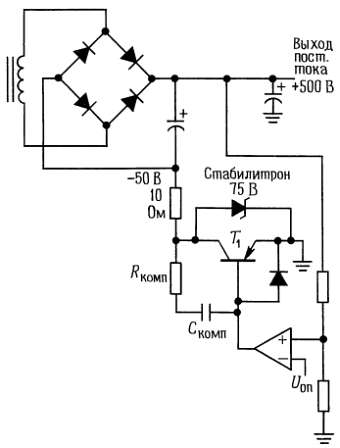

Стабилизация в цепи земли. Другой способ стабилизации высокого напряжения с помощью низковольтных элементов показан на рис. 6.48.

Рис. 6.48. Стабилизация в цепи земли.

Т₁ — последовательный проходной транзистор, но соединенный с низковольтным концом источника питания; его «выход» поступает на землю. Напряжение на нем - это только часть выходного напряжения, и поэтому транзистор «сидит» вблизи уровня земли, что упрощает схему формирования. Как и раньше, следует обеспечить защиту во время переходных процессов включения-выключения и при перегрузках. Достаточно проста стабилитронная защита, показанная на рисунке, но надо помнить, что стабилитрон должен выдерживать ток короткого замыкания.

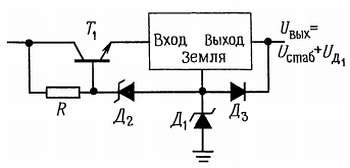

«Подъем» стабилизатора над уровнем земли. Для расширения диапазона напряжений стабилизатора, включая и простые трехвыводные стабилизаторы, применяют еще один способ - поднятие общего вывода стабилизатора относительно уровня земли с помощью стабилитрона (рис. 6.49). В этой схеме Д₁ добавляет свое напряжение к обычному выходу стабилизатора. Д₂ через повторитель Т₁ устанавливает падение напряжения на стабилизаторе и совместно с Д₃обеспечивает защиту от короткого замыкания.

Рис. 6.49.

Транзистор с оптической связью. Существует еще один способ решения проблемы пробоя транзистора в высоковольтных источниках питания с применением сравнительно низковольтного проходного транзистора для нерегулируемого (известного) выходного напряжения. В подобных случаях высокое напряжение должен выдерживать только управляющий транзистор, но, используя оптически связанные транзисторы, можно избежать и этого. Эти приборы, о которых мы поговорим ниже в связи с сопряжением цифровых элементов в гл. 9, состоят в действительности из двух элементов, электрически изолированных друг от друга: светодиода, который излучает свет, если через него протекает ток в прямом направлении, и фототранзистора (или фотопары Дарлингтона), расположенных вблизи друг друга в непрозрачном корпусе. Прохождение тока через диод приводит транзистор в проводящее состояние, как если бы в транзисторе протекал базовый ток. Для того чтобы вывести фототранзистор в активный режим, как и в случае обычного транзистора, необходимо приложить коллекторное напряжение. В большинстве случаев базовый вывод отсутствует. Оптопары имеют, как правило, изоляцию, способную выдержать напряжение между входом и выходом в несколько тысяч вольт.

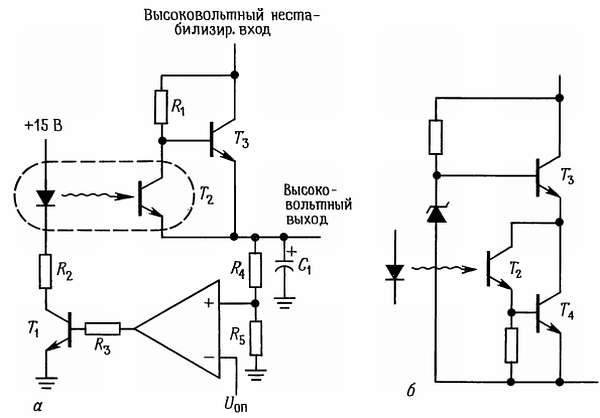

На рис. 6.50 показано несколько способов применения транзистора с оптической связью в высоковольтном источнике.

Рис. 6.50. Высоковольтный стабилизатор с оптической изоляцией.

На первой схеме фототранзистор Т₂ закрывает транзистор Т₃, если напряжение на выходе поднимается слишком высоко. На второй схеме, на которой показан только фрагмент с проходным транзистором, фототранзистор, находясь в возбужденном состоянии, увеличивает выходное напряжение, поэтому входы усилителя ошибки должны быть инвертированы. Обе схемы формируют некоторый выходной ток в цепи смещения проходного транзистора, поэтому для того чтобы удержать выходное напряжение от подъема при отсутствии нагрузки, между выходом и землей следует включить определенную нагрузку. Эту работу может выполнить делитель напряжения для съема выхода или отдельный шунтирующий резистор, подключенный к выходу, который, вообще говоря, всегда рекомендуется подключать в высоковольтных источниках.

Плавающий стабилизатор. Избежать применения высоковольтных компонентов в схеме управления источника высокого напряжения можно еще одним способом — «подвесить» управляющую схему на потенциал проходного транзистора, сравнивая падение напряжения на его собственном эталонном источнике с падением между ним и землей. Для такого рода применений предназначена превосходная ИС стабилизатора МС1466, которой требуется вспомогательный слаботочный плавающий источник напряжением 20–30 В для питания собственной схемы. Выходное напряжение ограничивается только проходными транзисторами и изоляцией вспомогательного источника питания (напряжением пробоя изоляции трансформатора). Схема МС1466 характеризуется очень хорошей стабилизацией и прецизионной схемой ограничения тока, поэтому она вполне подходит для точных «лабораторных» источников питания. Однако следует предостеречь вас: в МС1466 в отличие от большинства современных стабилизаторов нет внутренней тепловой защиты.

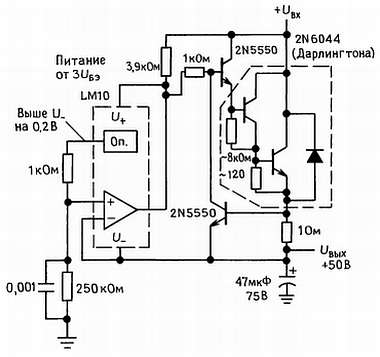

Изящный способ построения плавающего стабилизатора может быть осуществлен с помощью недавно появившейся ИС — LM10 — сочетания операционного усилителя и источника эталонного напряжения, явившей собой знаменательное событие в технологии производства ИС со времени открытия Видлара (см. разд. 4.13). Эта схема работает только от одного источника питания 1,2 В, т. е. ее можно подключить к перепаду база-эмиттер проходного транзистора Дарлингтона! Пример показан на рис. 6.51.

Рис. 6.51. Высоковольтный «плавающий» стабилизатор.

Если вы любите аналогии, то представьте себе жирафа, который измеряет свой рост, глядя на землю с высоты, а затем стабилизирует его, меняя соответствующим образом длину шеи. Схема TL783 фирмы Texas Instruments - это ИС стабилизатора на 125 В, которая работает аналогичным образом; в случае небольших токов она заменяет схему на дискретных компонентах, показанную на рис. 6.51.
