Представим себе, что на входе действует синфазный сигнал; источник тока в эмиттерной цепи поддерживает полный эмиттерный ток постоянным, и он (в силу симметрии схемы) равномерно распределяется между двумя коллекторными цепями. Следовательно, сигнал на выходе схемы не изменяется. Пример подобной схемы приведен на рис. 2.70.

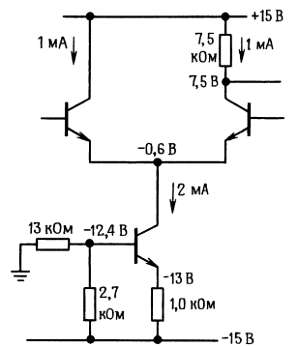

Рис. 2.70. Увеличение КОСС дифференциального усилителя с помощью источника тока.

Для этой схемы, в которой использованы монолитная транзисторная пара типа LM394 (транзисторы Т₁ и Т₂) и источник тока типа 2N5963, величина КОСС определяется отношением 100000:1 (100 дБ). Диапазон входного синфазного сигнала ограничен значениями —12 и +7 В; нижний предел определяется рабочим диапазоном источника тока в эмиттерной цепи, а верхний — коллекторным напряжением покоя.

Не забывайте о том, что в этом усилителе, как и во всех транзисторных усилителях, должны быть предусмотрены цепи смещения по постоянному току. Если, например, для межкаскадной связи на входе используется конденсатор, то должны быть включены заземленные базовые резисторы. Еще одно предостережение относится в особенности к дифференциальным усилителям без эмиттерных резисторов: биполярные транзисторы могут выдержать обратное смещение на переходе база-эмиттер величиной не более 6 В, затем наступает пробой; значит, если подать на вход дифференциальное входное напряжение большей величины, то входной каскад будет разрушен (при условии, что отсутствуют эмиттерные резисторы). Эмиттерный резистор ограничивает ток пробоя и предотвращает разрушение схемы, но характеристики транзисторов могут в этом случае деградировать (коэффициент h_21Э, шумы и др.). В любом случае входной импеданс существенно падает, если возникает обратная проводимость.

Применения дифференциальных схем в усилителях постоянного тока с однополюсным выходом. Дифференциальный усилитель может прекрасно работать как усилитель постоянного тока даже с несимметричными (односторонними) входными сигналами. Для этого нужно один из его входов заземлить, а на другой подать сигнал (рис. 2.71).

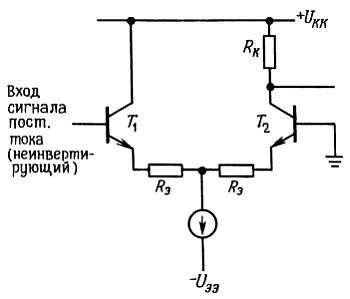

Рис. 2.71. Дифференциальный усилитель может работать как прецизионный усилитель постоянного тока с однополюсным выходом.

Можно ли исключить «неиспользуемый» транзистор из схемы? Нет. Дифференциальная схема обеспечивает компенсацию температурного дрейфа, и, даже когда один вход заземлен, транзистор выполняет некоторые функции: при изменении температуры напряжения U_БЭ изменяются на одинаковую величину, при этом не происходит никаких изменений на выходе и не нарушается балансировка схемы. Это значит, что изменение напряжения U_БЭ не усиливается с коэффициентом К_диф (его усиление определяется коэффициентом К_синф, который можно уменьшить почти до нуля). Кроме того, взаимная компенсация напряжений U_БЭ приводит к тому, что на входе не нужно учитывать падения напряжения величиной 0,6 В. Качество такого усилителя постоянного тока ухудшается только из-за несогласованности напряжений U_БЭ или их температурных коэффициентов.

Промышленность выпускает транзисторные пары и интегральные дифференциальные усилители с очень высокой степенью согласования (например, для стандартной согласованной монолитной пары n-р-n– транзисторов типа МАТ-01 дрейф напряжения U_БЭ определяется величиной 0,15 мкВ/°С или 0,2 мкВ за месяц).

В предыдущей схеме можно заземлить любой из входов. В зависимости от того, какой вход заземлен, усилитель будет или не будет инвертировать сигнал. (Однако, из-за наличия эффекта Миллера, речь о котором пойдет в разд. 2.19, приведенная здесь схема предпочтительна для диапазона высоких частот). Представленная схема является неинвертирующей, значит, в ней заземлен инвертирующий вход.

Терминология, относящаяся к дифференциальным усилителям, распространяется также на операционные усилители, которые представляют собой те же дифференциальные усилители с высоким коэффициентом усиления. Использование токового зеркала в качестве активной нагрузки. Иногда желательно, чтобы однокаскадный дифференциальный усилитель, как и простой усилитель с заземленным эмиттером, имел большой коэффициент усиления. Красивое решение дает использование токового зеркала в качестве активной нагрузки усилителя (рис. 2.72).

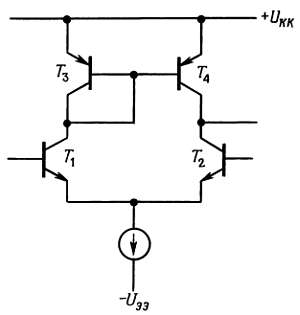

Рис. 2.72. Дифференциальный усилитель с токовым зеркалом в качестве активной нагрузки.

Транзисторы Т₁ и Т₂ образуют дифференциальную пару с источником тока в эмиттерной цепи. Транзисторы Т₃ и Т₄, образующие токовое зеркало, выступают в качестве коллекторной нагрузки. Тем самым обеспечивается высокое значение сопротивления коллекторной нагрузки, благодаря этому коэффициент усиления по напряжению достигает 5000 и выше при условии, что нагрузка на выходе усилителя отсутствует. Такой усилитель используют, как правило, только в схемах, охваченных петлей обратной связи, или в компараторах (их мы рассмотрим в следующем разделе). Запомните, что нагрузка для такого усилителя обязательно должна иметь большой импеданс, иначе усиление будет существенно ослаблено.

Дифференциальные усилители как схемы расщепления фазы. На коллекторах симметричного дифференциального усилителя возникают сигналы, одинаковые по амплитуде, но с противоположными фазами. Если снимать выходные сигналы с двух коллекторов, то получим схему расщепления фазы. Конечно, можно использовать дифференциальный усилитель с дифференциальными входами и выходами. Дифференциальный выходной сигнал можно затем использовать для управления еще одним дифференциальным усилительным каскадом, величина КОСС для всей схемы при этом значительно увеличивается.

Дифференциальные усилители как компараторы. Благодаря высокому коэффициенту усиления и стабильным характеристикам дифференциальный усилитель является основной составной частью компаратора — схемы, которая сравнивает входные сигналы и оценивает, какой из них больше. Компараторы используют в самых различных областях: для включения освещения и отопления, для получения прямоугольных сигналов из треугольных, для сравнения уровня сигнала с пороговым значением, в усилителях класса D и при импульсно-кодовой модуляции, для переключения источников питания и т. д. Основная идея при построении компаратора заключается в том, что транзистор должен включаться или выключаться в зависимости от уровней входных сигналов. Область линейного усиления не рассматривается — работа схемы основывается на том, что один из двух входных транзисторов в любой момент находится в режиме отсечки. Типичное применение с захватом сигнала рассматривается в следующем разделе на примере схемы регулирования температуры, в которой используются резисторы, сопротивление которых зависит от температуры (термисторы).

2.19. Емкость и эффект Миллера

До сих пор мы пользовались моделью транзистора для сигналов постоянного тока или низкой частоты. В простейшей модели транзистора в виде усилителя тока и в более сложной модели Эберса-Молла напряжения, токи и сопротивления рассматривают со стороны различных выводов транзистора. Пользуясь этими моделями, мы уже охватили достаточно широкий круг вопросов, и на самом деле они содержат в себе почти все, что необходимо учитывать при разработке транзисторных схем. Однако до сих пор мы не принимали во внимание важный момент — внешние цепи и сами переходы транзистора обладают некоторой емкостью, которую необходимо учитывать при разработке быстродействующих и высокочастотных схем. На самом деле, на высоких частотах емкость зачастую определяет работу схемы: на частоте 100 МГц емкость перехода, равная 5 пкФ, имеет импеданс 320 Ом.

Более подробно мы рассмотрим этот вопрос в гл. 13. Сейчас мы хотим просто поставить вопрос, проиллюстрировать его на примере некоторых схем и предложить методы его решения. Конечно, в этой главе мы не можем не коснуться причины самого явления. Рассматривая транзистор в новом аспекте, мы познакомимся с эффектом Миллера и каскодными схемами.

Емкость схемы и перехода. Емкость ограничивает скорость изменения напряжений в схеме, так как любая схема имеет собственные конечные выходные импеданс и ток. Когда емкость перезаряжается от источника с конечным сопротивлением, ее заряд происходит по экспоненциальному закону с постоянной времени RC; если же емкость заряжает идеальный источник тока, то снимаемый с нее сигнал будет изменяться по линейному закону. Общая рекомендация заключается в следующем: для ускорения работы схемы следует уменьшать импеданс источника и емкость нагрузки и увеличивать управляющий ток. Однако некоторые особенности связаны с емкостью обратной связи и со входной емкостью. Коротко остановимся на этих вопросах.
