5. Места, содержащие X (любое значение), представляют собой «карт-бланш». Записывайте в них «нули» или «единицы» так, чтобы можно было получить простейшую логику.
6. Карта Карно может и не привести к лучшему решению. Иногда более сложное логическое выражение имеет более простую схемную реализацию, например в случае, когда некоторые члены выражения уже сформированы схемой в виде логических сигналов, которые можно использовать в качестве входных. Кроме того, реализации Исключающего ИЛИ не очевидны из карты Карно. Наконец, при выборе логической структуры схемы определенную роль играют ограничения, связанные с конструкцией ИМС (например, когда в одном корпусе содержатся четыре 2-входовых вентиля). Когда используются такие программируемые логические устройства как ПМЛ для конструирования логических функций, внутренняя структура (программируемые вентили И и фиксированные вентили ИЛИ) сдерживает реализацию, которая могла бы быть применена.
Упражнение 8.13.
Упражнение 8.14. Найдите логическое выражение, с помощью которого можно было бы умножить два 2-разрядных двоичных числа и получить 4-разрядный результат. Рекомендации: для каждого выходного бита пользуйтесь отдельными картами Карно.
8.14. Комбинационные функциональные схемы, реализованные на стандартных ИМС
С помощью карт Карно можно построить логику, чтобы выполнять достаточно сложные функции, такие, как, например, двоичное сложение и сравнение величин, контроль по паритету, мультиплексирование (выбор одного из нескольких входов, который определяется двоичным адресом) и т. п. В реальности сложные функции, которые используются наиболее часто, реализуются в виде функциональных ИМС средней степени интеграции (до 100 вентилей в корпусе). Хотя в состав многих из этих СИС входят триггеры, которые мы скоро будем рассматривать, большинство из них выполняют чисто комбинационные функции и состоят целиком из одних вентилей. Давайте посмотрим, «какие звери населяют зоопарк, именуемый комбинационные интегральные схемы средней степени интеграции.»
Счетверенная 2-входовая схема выборки. Весьма полезным устройством является счетверенная 2-входовая схема выборки. Она фактически представляет собой 4-полюсный двухпозиционный переключатель логических сигналов. Основная идея такого переключателя иллюстрируется рис. 8.31.
Рис. 8.31. Счетверенный 2-входовый селектор.

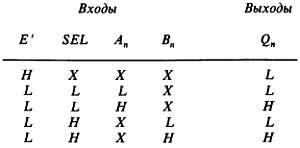

Когда вход ВЫБОР (SELECT-SEL на рисунке) имеет низкий уровень, сигналы на выходах Q поступают с соответствующих входов А, при высоком уровне на входе ВЫБОР — со входов В. Когда высокий уровень действует на входе РАЗРЕШЕНИЕ (ENABLE-E на рисунке), все выходы устройства принудительно устанавливаются в состояние низкого уровня. Несколько позже мы рассмотрим эту важную идею более подробно, а сейчас приведем лишь таблицу истинности, в которой X означает, что состояние данного входа не имеет значения, В — высокий уровень, — низкий уровень.
Схема на рис. 8.31 и ее таблица истинности соответствуют схеме `157. Та же самая функция реализуется также с инверсным выходом (`158) и с выходом на 3 состояния (прямые выходы; `257; инверсные: `258).
Упражнение 8.15. Покажите, как с помощью вентилей И-ИЛИ-НЕ построить 2-входовую схему выборки.
Хотя в некоторых случаях функцию выборки можно реализовать с помощью механического переключателя, тем не менее по ряду причин предпочтительнее использовать вентили. Вентильная схема обладает следующими преимуществами: а) она дешевле; б) коммутация всех каналов производится быстро и одновременно; в) с помощью логических сигналов, сформированных в устройстве, можно производить переключение практически мгновенно; г) даже тогда, когда управление выборкой осуществляется от переключателя, расположенного на передней панели устройства, для того чтобы избежать воздействия помехи и снижений уровней за счет влияния емкостей, логические сигналы лучше не пропускать через кабели и переключатели. Так как избираемый вентиль отпирается уровнем постоянного напряжения, логические сигналы управления могут быть взяты с той же платы, на которой он расположен. Это позволяет сократить внешние связи (достаточно одной линии с нагрузкой, коммутируемой на землю с помощью однополюсного тумблера). Такой способ управления логической схемой с помощью внешних уровней постоянного напряжения называют «холодной коммутацией». Он оказывается более предпочтительным, чем непосредственное управление сигналами от ключей, потенциометров и т. п. Кроме прочих преимуществ холодная коммутация позволяет вести управляющие линии, шунтированные конденсаторами, подавляя тем самым взаимные наводки, в то время как сигнальные линии в общем случае шунтировать конденсаторами нельзя. Некоторые примеры холодной коммутации нам еще встретятся в
дальнейшем.Передающие вентили. Как уже указывалось в разд. 3.11 и 3.12, с помощью элементов КМОП можно построить «передающий вентиль». Это — два параллельно включенных комплементарных ключа на полевых МОП-транзисторах, через которые входной (аналоговый) сигнал, лежащий в пределах от 0 до UСС, может либо непосредственно подаваться на выход через низкое сопротивление (несколько сотен омов), либо отрываться (выходное сопротивление фактически равно бесконечности). Как вы, наверное, помните, такие устройства являются двунаправленными и для них не имеет значения, какой из выходов используется в качестве входа, а какой в качестве выхода.
Передающие вентили прекрасно работают с цифровыми уровнями КМОП и широко применяются в КМОП-схемах. На рис. 8.32 показана структурная схема счетверенного двухстороннего КМОП-ключа типа 4066. Каждый ключ имеет индивидуальный управляющий вход, высокий уровень на котором замыкает ключ, а низкий — размыкает.

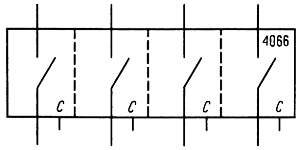

Рис. 8.32. Счетверенный двусторонний ключ.
Отметим, что передающие вентили являются просто ключами, и поэтому не обладают способностью к разветвлению по выходу, т. е. они просто пропускают входной логический уровень, не обеспечивая дополнительную нагрузочную способность без дополнительной возможности усиления. С помощью передающих вентилей можно построить схемы выборки на 2 и более входов для цифровых уровней КМОП и аналоговых сигналов. Связку передающих вентилей можно использовать для того, чтобы производить выбор одного из нескольких входов (вырабатывая управляющие сигналы с помощью дешифратора, как будет показано ниже).
Эта логическая функция настолько широко используется, что получила официальное название «мультиплексора», который будет рассмотрен в следующем разделе.
Упражнение 8.16. Покажите, как с помощью передающих вентилей построить схему выборки на два входа. Здесь нужно использовать инвертор.
Мультиплексоры. Вентиль выборки на два входа известен также под названием 2-входового мультиплексора. Промышленностью выпускаются также мультиплексоры на 4, 8 и 16 входов (устройства на 4 входа выпускаются сдвоенными, т. е. по 2 в одном корпусе). Двоичный адрес служит для выбора входа, сигнал с которого должен поступать на выход. Например, мультиплексор, имеющий 8 информационных входов, использует для адресации к ним 3-разрядный адресный вход. Это показано на рис. 8.33, где представлен цифровой мультиплексор типа `151.

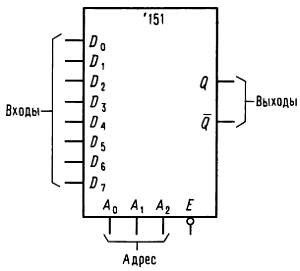

Рис. 8.33. 8-входовый мультиплексор.
Он имеет стробирующий (или разрешающий) вход Е, работающий в отрицательной логике, а также прямой и инверсный выходы. Если устройство закрыто (на входе действует высокий уровень), выход Q будет иметь низкий уровень, a Q' — высокий независимо от состояния адресных и информационных входов.
В семействе КМОП имеются два типа мультиплексоров. Первый применяется только для работы с цифровыми сигналами, имеет входной порог и регенерирует на выходе «чистые» уровни, которые соответствуют входному состоянию. Таким же образом работают все функциональные элементы ТТЛ. Примером является микросхема `153 — ТТЛ-мультиплексор. К другому типу устройств относятся аналоговые и двунаправленные КМОП мультиплексоры, которые фактически представляют собой набор передающих вентилей, КМОП-мультиплексоры 4051 и 4053 работают таким образом (помните, что логика, выполненная из передающих вентилей, не может разветвляться). Так как передающие вентили являются двунаправленными, эти мультиплексоры могут использоваться в качестве «демультиплексоров или дешифраторов», которые мы рассмотрим в следующем разделе.
Упражнение 8.17. Покажите, как построить мультиплексор на 4 входа, используя а) обычные вентили, б) вентили с тремя состояниями и в) передающие вентили. При каких обстоятельствах будет предпочтительным вариант в)?
Иногда при разработке логических устройств может оказаться, что потребуется производить набор из большего числа входов, чем имеются в мультиплексоре. Этот вопрос относится к общей задаче расширения микросхем, которое заключается в использовании нескольких микросхем с небольшими индивидуальными возможностями, и применяется для построения дешифраторов, памяти, регистров сдвига, арифметически-логических и других устройств. Как видно из рис. 8.34, расширение выполняется очень просто. Здесь показано, как имея два мультиплексора на 8 входов 74LS51 построить мультиплексор на 16 входов.
