Размеры и пространственное расположение: на плате ПС, имеющей рабочие размеры, мы советуем отверстия под пайку резисторов сверлить на расстоянии 10 мм (для 0,25 Вт), а расстояние между резисторами должно быть 2,5 или 3,75 мм (при расстоянии 3,75 мм вы можете провести проводник между соседними контактными площадками). Мы предпочитаем керамические конденсаторы типа СКО5 и СКО6 с расстоянием между выводами, равным 5 мм или 7,5 мм, как в корпусе "DIP" (AVX типа MD01 и Kemet C630C104M5U); они также могут располагаться на расстоянии 2,5 мм от других конденсаторов или резисторов. Оставьте некоторое пространство вокруг ИМС для логических соединений: минимум 5 мм до контактных площадок соседней ИМС и минимум 3,75 мм до ближайших контактных площадок резистора или конденсатора. Между ленточными проводниками следует оставлять 0,75 мм, и все линии должны отстоять от края платы на расстояние не меньше, чем 6,25 мм. Это пространство отводится на крепление ручки для установки платы, для направляющих, для креплений и т. д. Если нет особой необходимости, то избегайте прокладывать проводники в промежутках 2,5 мм между контактными площадками ИМС. Вы можете поместить 6 ленточных проводников между рядами контактных площадок плаката стандартного двухрядного корпуса ИМС (DIP) (они разнесены на 7,5 мм).

Для современных плат ПС обычно предпочитают более высокую плотность линий (за счет их утоньшения и более тесного расположения), чем рекомендуется выше; позже мы будем называть это нормой проектирования «15–15», обозначающей, что минимальная ширина линии 0,375 мм (0,015 дюйма) и минимальное расстояние между проводниками 0,375 мм (0,015 дюйма). В промышленных платах ПС норма «15–15» считается довольно слабой по сравнению с более часто встречающейся нормой 12–12 (0,3 мм ширина линии и 0,3 мм зазор). При проектировании по норме 12–12 можно провести один трек между соседними контактными площадками ИМС, расстояние между центрами которых 2,5 мм (для себя вы должны помнить, что это допускается, если диаметр самой площадки не более 1,6 мм). В высокоплотных платах часто пользуются нормой 10–10 или 8–8. В таких платах можно вместить две дорожки между соседними контактными площадками ИМС (максимальный диаметр площадок 1,25 или 1,5 мм соответственно). В исключительных случаях можно встретить платы с шириной дорожек 0,15 мм и еще тоньше. Разработчикам таких плат ради высокой плотности (три дорожки между контактными площадками, 20 — между центральными каналами!) приходится идти на некоторые уступки, например уменьшать размеры металлизированных отверстий. В результате производственный выход таких плат невелик и они недостаточно надежны.

Подсоединения к плате. Для большинства плат, вероятно, все внешние соединения лучше всего осуществить через печатные разъемы, непосредственно вставляемые в гнезда, у которых расположение контактов может варьироваться. Чаще используются разъемы с промежутками между контактными ламелями, равными 3,8, 3,125 и 2,5 мм. Печатный разъем обычно располагается с одного конца карты. Через него подаются напряжение питания и сигналы. Плата закрепляется механически, когда вставляется этим концом (более короткой частью) в гнездо.

Очень часто можно встретить шаблон печатного разъема и на другом конце карты, используемого для плоского ленточного жгута и служащего для подачи некоторых внешних сигналов на плату или передачи их на другую плату. Для снятия сигнала можно использовать плоский ленточный кабель, заканчивающийся во вставке DIP; такой кабель вставляется непосредственно в гнездо ИМС на плате. Эти кабели выпускаются различной длины, или же их можно сделать самим с помощью комплекта, в который входят плоский кабель, неприсоединенная вставка DIP и инструмент для навивки. Плоский кабель можно также подсоединять к плате через входную шину или многоконтактный разъем, в котором один или два ряда штырьков расположены через 2,5 мм.

Простые платы лучше всего соединять с помощью разъемов, в которых используются штампованные клеммы или печатные полоски с покрытием и винтовыми зажимами. Старайтесь не пользоваться одиночными большими контактными площадками для подсоединения внешних проводов к плате ПС. На рис. 12.7 показаны варианты соединений ПС-плат.

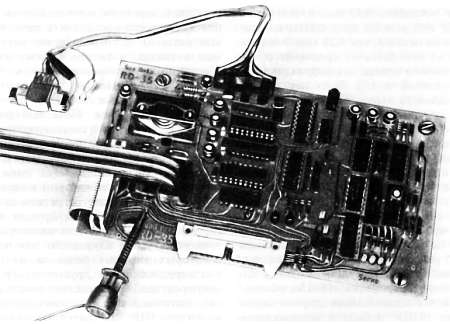

Рис. 12.7. Печатная плата цифрового магнитного регистратора, на которой осуществлено несколько видов внешних соединений. Магнитная головка присоединена через однорядный разъем (который соответствует ряду штырьков для накрутки), а другие цепи — с помощью многоконтактных разъемов и разъема с двухрядной вставкой DIP (впаивается на место ИМС). Щуп показан подсоединенным к выводу контрольной точки. На примере этой платы можно видеть установку элемента с теплоотводом (слева вверху), индикатора логических состояний (справа вверху), миниатюрных однооборотных потенциометров и монтаж резисторов «в линию».

Дополнительные замечания. На платах со сквозной металлизацией некоторые отверстия используются для проведения земляной шины на противоположную сторону платы. Избегайте многократных переходов сквозь плату, поскольку соединения через сквозную металлизацию могут создавать помехи даже там, где элементы отсутствуют. На двусторонних платах ленточные проводники, как правило, ведите горизонтально по одной стороне и вертикально по другой.

Основные правила: при нанесении на чертеж ленточных дорожек делайте плавные закругления или повороты на 45°, а не прямоугольные. Проводники, ведущие к контактным площадкам, должны идти прямо по направлению к центру контакта, а не под косым углом. Не монтируйте на плате тяжелые элементы (вес не должен превышать 60 г); предположите, что прибор будет периодически в течение работы сбрасываться с высоты ~2 м на твердую поверхность! На компонентной стороне указывайте полярность диодов и электролитических конденсаторов, а также номера ИМС и локализацию 1-го штырька (если есть место). Всегда удобно, когда обозначены контрольные точки, функции подстроечных элементов (например, «ОРЕГ»), входы и выходы, функции световой индикации, если, конечно, позволяет место.

Нанесение линий на майлар. Основной совет: пользуйтесь специальным столом с подсветкой, работая с майларовой пленкой с прецизионной сеткой. Не путайте майлар с дешевой пластиковой пленкой с нанесенной сеткой, которая не обладает ни точностью, ни стабильными размерами; кусок прецизионной пленки остановит вас, во всяком случае, ценой (около 20 долларов!). Положите майлар чистой стороной кверху и точно нанесите на него контактные площадки ИМС. Используйте карандашный эскиз в качестве руководства при разводке схемы. Тщательно вымойте руки, чтобы на майларе не оставить жирных пятен, или, если они возникли, воспользуйтесь спиртом для их удаления. Для разрезания лент и контуров пользуйтесь ножом с кривым лезвием и научитесь не делать сквозные порезы на майларе. После установки клейкой ленты крепко придавите ее, иначе она в конце концов начнет скручиваться. Обеспечьте хорошее перекрытие на участках, где проводник должен пройти через контактную площадку или через что-либо другое. В процессе разводки ленты держите в свободном, а не натянутом состоянии, иначе лента будет отскакивать и тянуться назад от контакта. Используйте предварительно нарезанные колена и кружки для увеличения ширины ленты (1,55 мм или шире), когда при проведении приходится делать крутые повороты. После того, как нанесение линий на майлар закончено, оно сверяется со схемой, при этом красным карандашом отмечайте каждое пройденное соединение на принципиальной схеме. Если все окажется в порядке, замазываются возможные щели на майларе несмываемым черным фламастером.

Предварительно разрезанные шаблоны для ПС поставляют несколько фирм. В табл. 12.1 приведены некоторые рекомендуемые типы. Каталог Bishop Graphics (5388 Sterling Center Drive, Westiake Village, CA 91359) содержит обширную информацию о платах ПС.

Таблица 12.1. Некоторые шаблоны для проектирования ПС

Шаблоны¹⁾ · Bishop · Datak

^{____________________________}

Малые контактные площадки (3,75 мм) · D203 · JD-145

Средние контактные площадки (4,675 мм) · D104 · JD-146

Большие контактные площадки (6,25 мм) · D108 · JD-150

«Гигантские» контактные площадки · D293 · JD-343

Терморельефы — позитив. (3,75 мм) · 5272 · JDS-532

Терморельефы — негатив. (3,75 мм) · 5278 · -

Терморельефы — позитив. (4,675 мм) · 5232 · -

Терморельефы — негатив. (4,675 мм) · 5238 · -

16-штырьковый DIP · 6109 · JD-64

16-штырьковый DIP с внутренними зазорами · 6946 · JD-179

20-штырьковый DIP · 6999 · JD-575

20-штырьковый DIP с внутренними зазорами · — · JD-585

28-штырьковый DIP · 6904 · JDS-398

28-штырьковый DIP с внутренними зазорами · — · JDS-591

Транзистор ТО-5 · 6077 · —

Транзистор ТО-18 · 6274 · JD-88

Транзистор ТО-92 · — · JD-91

Впаиваемый разъем с контактными площадками через 2,5 мм · 5004 · JD-145

Печатный разъем с шагом между ламелями 2,5 мм · 6714 · JD-123

Печатный разъем с шагом между ламелями 3,9 мм · 6722 · JD-121

Черная лента 0,8 мм · 201-031-11 · -

Черная лента 1,0 мм · 201-040-11 · -

Черная лента 1,2 мм · 201-050-11 · -

Черная лента 1,5 мм · 201-062-11 · -

Черная лента 2,5 мм · 201-100-11 · -

Черная лента 5,0 мм · 201-200-11 · -

Универсальные уголки 1,5 мм · CU601 · -

Универсальные уголки 2,5 мм · CU607 · -

Универсальные уголки 5,0 мм · CU609 · -

^___________

¹⁾  _{В масштабе 2:1 к оригиналу.}
