Искусство снайпера

Фото 1. Винтовка образца 1891-1930 гг.

Ее официальное название - винтовка Мосина-Нагана образца 1891 года. Но в реальной конструкции оружия от Нагана осталась только фамилия этого бесспорно талантливого оружейника. Его очень удачный математический компоновочно-балансовый расчет гениально воплощен в металл русским артиллерийским офицером С.И. Мосиным. Капитан Мосин поставил себе задачу - создать оружие для практического применения в тяжелейших условиях различных климатических зон Российской империи, способное выдержать варварскую эксплуатацию в грязи окопов и песке, постоянно падающем на войне сверху вниз. Мосин достиг цели. Он заложил в свою винтовку концептуально новые принципы работы частей, узлов и механизмов. Геометрический профиль деталей оружия и система их взаимодействия были тщательно продуманы, опробованы в самых жестоких условиях, и только по результатам испытаний принимались единственно правильные конструктивные решения. В конструкцию винтовки была внесена принципиально новая деталь - отсечка-отражатель, сделавшая систему практически безотказной. Лишних деталей в этом оружии не было. Винтовка не ломалась - ломаться в ней было нечему. Более того, она легко разбиралась и собиралась, что было очень важным при ее освоении молодыми солдатами, набранными из полуграмотного крестьянства тогдашней России.

Система, представленная на оружейный конкурс в 1891 году, не была винтовкой Нагана. Это была винтовка Мосина. Ее калибр измерялся в старой дюймовой системе и равнялся трем линиям (одна линия равна 2,54 мм). И поэтому, несмотря на казенные наименования модификаций различного времени выпуска, для населения России она так и осталась трехлинейной винтовкой. Так ее называют уже более ста лет.

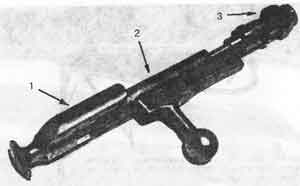

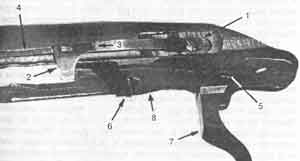

Принцип действия этого оружия основан на работе поворотного затвора (фото 2), продольно скользящего в ствольной коробке (7 на фото 3). При досылании затвора вперед он подхватывает патрон из магазинной коробки, выталкивает его за пределы воздействия отсечки-отражателя (7 на фото 4), которая . не дает патрону "вывалиться" вертикально вверх, и по направляющим пазам ствольной коробки подает патрон в патронник. При повороте рукоятки затвора вправо боевые выступы боевой личинки (7 на фото 2) поворачиваются на 90° и заходят за боевые выступы ствольной коробки. Таким образом, происходит запирание системы (схемы 1, 2, 3). При нажиме на спусковой крючок (7 на фото 5, 6) опускается шептало (2 на фото 5, 6), с которого срывается курок (3 на фото 5), ударник разбивает капсюль, происходит выстрел. При повороте рукоятки затвора вверх боевые выступы личинки и ствольной коробки выходят из взаимного зацепления, система отпирается, курок взводится взаимодействием его винтовой червячной геометрии с аналогичной винтовой геометрией торца стебля затвора (2 на фото 2). Таким образом, курок открытого затвора всегда будет взведен. При отведении затвора назад зацеп-выбрасыватель, запрессованный в боевой личинке, извлекает из патронника стреляную гильзу. Геометрия открытого затвора образует паз-желобок (7 на фото 7), которым затвор при движении назад скользит по зубу отсечки-отражателя (2 на фото 4). Извлекаемая гильза "наезжает" на этот зуб, отражается от него и выбрасывается в сторону зацепа наружу.

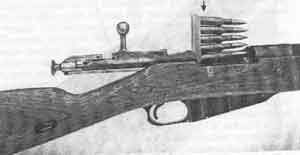

Для заряжания оружия надо открыть затвор, вставить в специальные пазы ствольной коробки (3 на фото 4) обойму, снаряженную пятью патронами (фото 8), нажимая на верхний патрон вблизи обоймы, выдавить одним движением все пять патронов в магазинную коробку вниз, до упора. Затем закрыть затвор. Винтовка готова к выстрелу. После выстрела затвор открыть назад до упора, снова закрыть, снова выстрелить. И так пять раз. Можно стрелять и "по одному", вкладывая патроны прямо в патронник. Кстати, мастера так и делают во избежание изменения веса оружия, что влияет на траекторию полета пули при стрельбе на дальние дистанции. Винтовка в обращении предельно проста.

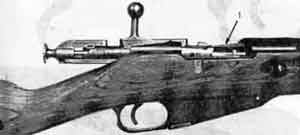

Теперь о тонкостях конструкции, делающих ее предельно надежной. Патроны трехлинейной винтовки имеют шляпку-закраину, которая гарантирует зацепление гильзы выбрасывателем. Кроме того, гильзы такой формы не "затирает" песком в механизме. Но в свою очередь эта закраина при продольном движении патрона по механизму "цепляет" все на своем пути, в том числе и закраины других патронов. У винтовки системы Нагана из-за этого в ствол частенько подавалось сразу по два патрона, что приводило к заклиниванию оружия. Мосин этот недостаток ликвидировал введением в свою конструкцию особой детали - отсечки-отражателя, представляющей собой подпружиненную пластинку с зубом (схема 4, фото 9). Пластинка эта помещается зубом внутрь в прорези ствольной коробки (7 на фото 10). Стебель затвора в поперечном сечении эксцентричен (фото 11). Когда затвор открыт, зуб отсечки-отражателя находится в глубине эксцентрика (7 на фото 11). В таком положении пластина-лопасть выступает из корпуса ствольной коробки и удерживает верхний патрон заполненного магазина от выпадения вверх. В свою очередь отсекающий зуб пружинной части (7 на фото 9) выдвинут в полость магазинной коробки (7 на фото 12) и находится между верхним патроном и теми, которые расположены ниже. Когда верхний патрон выталкивается затвором вперед, зуб пружины удерживает остальные от подачи вверх - он их "отсекает". При повороте затвора вправо эксцентрик стебля (еще раз посмотрите на фото 11) нажимает на зуб лопасти-пластины и "утапливает" ее в паз ствольной коробки, заодно и "утапливая" в сторону зуб пружины, "отсекающий" патроны. Подпружиненные снизу патроны подаются вверх, полость под затвором снова заполняется. После выстрела затвор открывается, отсечка-отражатель снова становится в первоначальное положение. При открытом затворе патрон, поднявшийся из магазина вверх, будет фиксирован снизу отсекающим зубом пружины, сверху - лопастью-пластинкой отсечки-отражателя (схема 5). Он не может двигаться ни вверх, ни вниз. Он разобщен с остальными патронами, и его закраина уже ничто не сможет зацепить при продвижении патрона вперед, в ствол. Отсечка-отражатель выполняет двойную функцию - отсекает патроны от ненужной подачи и отражает стреляную гильзу.

Фото 2

Фото 3

Фото 4

Фото 5

Фото 6

Фото 7

Фото 8

Фото 9

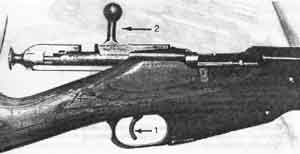

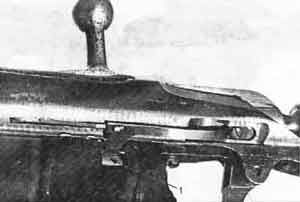

Фото 10

Фото 11

Фото 12

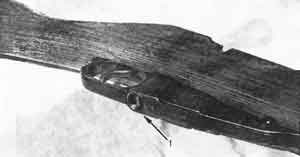

Фото 13. Неполная разборка. Подать назад защелку магазинной коробки (1)

Фото 14. Открыть крышку магазинной коробки. В таком положении деталей можно извлечь нерасстрелянные патроны

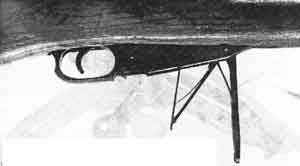

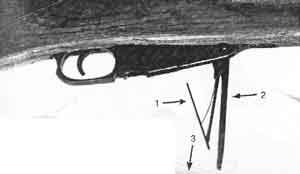

Фото 15. Неполная разборка. Подаватель 1 и крышку магазинной коробки 2 прижать друг к другу, подающий узел извлечь в направлении стрелки 3

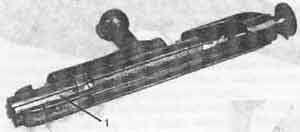

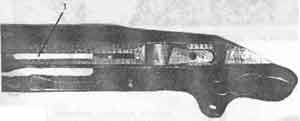

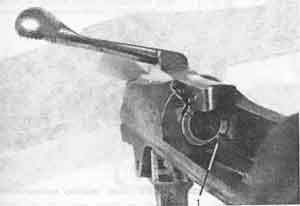

Фото 16. Неполная разборка. Извлечение затвора. При нажатом спуске 1 открытый затвор извлечь по направлению стрелки 2. В ствольной коробке видна лопасть-пластина отсечки-отражателя

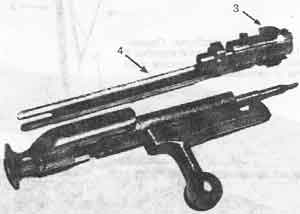

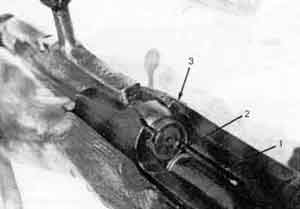

Фото 17. Разборка затвора. Удерживая курок 1, повернуть по часовой стрелке стебель затвора 2. В таком положении курок спущен. Подать вперед боевую личинку 3

Фото 18. Разборка затвора. Боевую личинку 3 повернуть против часовой стрелки и отделить вперед от соединительной планки 4

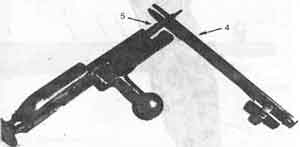

Фото 19. Разборка затвора. Вилкой соединительной планки 4 вывинтить ударник 5, придерживая курок. Внимание: сильная боевая пружина может "выбить" детали в разные стороны по окончании раскрутки

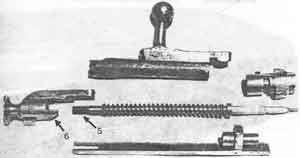

Фото 20. Разобранный затвор. Внимание: для обеспечения сборки затвора при навинчивании курка на ударник боек с силой упирается во что угодно до полного выхода резьбовой части ударника 5 из торцевой части стебля затвора. 6 - червячная геометрия взведения курка

Фото 21. Полная разборка. Отверткой вывинтить большой соединительный винт 1

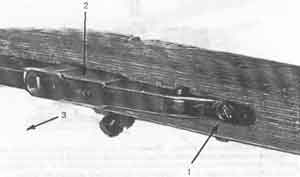

Фото 22. Полная разборка. Вывинтить малый соединительный винт 1, затем извлечь магазинную коробку 2 по направлению стрелки 3

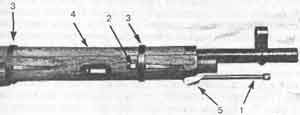

Фото 23. Полная разборка:

– вывинтить и вынуть шомпол 1;

– "утопить" стопор ложевого кольца 2;

– снять по направлению к мушке малое и большое ложевые кольца 3;

– снять вверх ствольную накладку 4, после чего отделить ствол от ложа

Фото 24. Полная разборка:

– вывинтить винт 1;

– приподнять пружину отсечки-отражателя 2;

– в направлении стрелки 3 вытолкнуть из паза пружину отсечки-держателя;

– извлечь наружу лопасть-пластину отсечки-отражателя 4;

– выбить выколоткой ось спуска 5;

– вывинтить винт шептала 6;

– снять спусковой крючок 7 и шептало 8

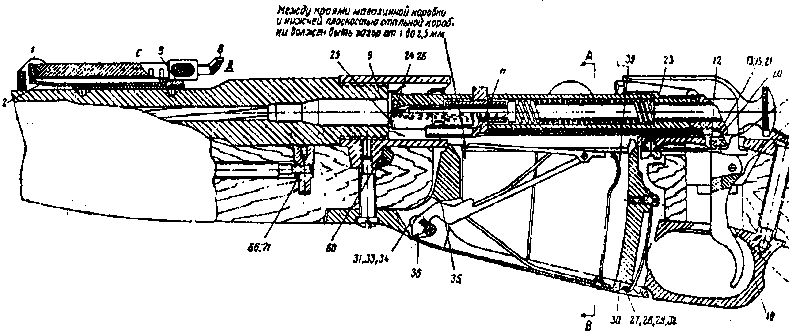

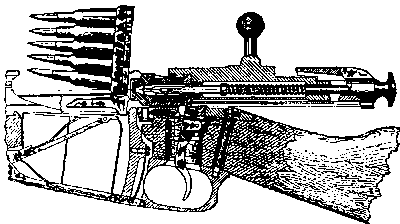

Схема 1. Технический разрез винтовки образца 1891-1930 гг.

Схема 2. Положение деталей ударного и спускового механизмов при крайнем заднем положении затвора

Схема 3. Положение деталей ударного и спускового механизмов при запертом канале ствола и взведенном ударнике

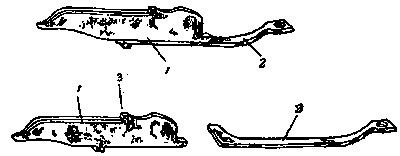

Схема 4. Отсечка-отражатель: 1- лопасть; 2 - пружинная часть; 3 - зуб

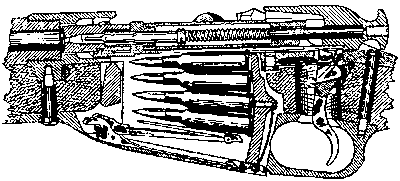

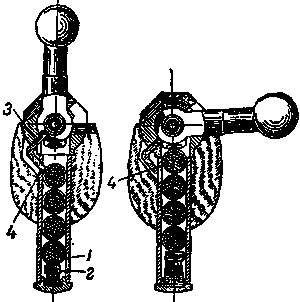

Схема 5. Магазин винтовки образца 1891-1930 гг.: 1 - коробка; 2 - подающий механизм; 3 - отсечка-отражатель; 4 - отсекающий зуб

Порядок разборки оружия представлен на фото 13-24. Сборка производится в обратном порядке. При правильной сборке затвора ударник ввинчивается резьбовой частью в курок до тех пор, пока торец резьбовой части не окажется "заподлицо" с затыльной плоскостью курка. Риски на ударнике и курке при этом должны совпадать (фото 25). Самая сложная часть винтовки - затвор. Для его извлечения из винтовки достаточно при нажатом спуске "вытянуть" открытый затвор назад, "к себе". Соединительная планка удерживает воедино все части затвора, извлеченного из винтовки, и является своеобразным "ключом" к его полной разборке. Чашечка-углубление, проточенная в передней части боевой личинки, наезжает на шляпку гильзы при закрывании затвора и служит для его центровки по оси канала ствола. Этим повышается кучность боя. Затвор и подающая пружина с крышкой магазина извлекаются из винтовки при ее чистке после стрельбы и смазки. Это будет неполная разборка. Полностью винтовка разбирается после того, как она побывала в воде, грязи, снегу и ей требуется капитальная чистка. В таком случае все металлические части отделяются от деревянных и винтовка разбирается "до винтика". Ствол, на котором наглухо закреплены основания прицельной планки и мушки, соединен со ствольной коробкой резьбовым соединением наглухо, раз и навсегда, под горячей посадкой. Вывинтить его возможно только в оружейной мастерской. Ствольная коробка представляет собой довольно сложную фрезерованную деталь. На нее крепится спусковой механизм: пружина-шептало с винтом и спусковой крючок с осью, а также отсечка-отражатель, пружина которой посажена в пазу "ласточкин хвост". В нижней передней части ствольная коробка имеет силовой упорный выступ с опорной площадкой (фото 26). В нижней части этого выступа имеется резьбовое отверстие для малого соединительного винта. В хвостовой части ствольной коробки имеется отверстие для большого соединительного винта. Этими двумя винтами ствольная коробка со стволом, накладываемая на ложе сверху, соединяется с магазинной коробкой, вставляемой в ложе снизу. Вышеназванные винты в завернутом состоянии "стягивают" через ложе эти металлические части друг с другом, образуя "посадку" оружия. Ствол в передней части притягивается к ложу через деревянную ствольную накладку двумя ложевыми кольцами. Магазинная коробка - штампованно-сварной конструкции (фото 27) с подавателем, который может быть легко открыт при необходимости извлечь нерасстрелянные патроны.
