Галеоны обычно строили на частных верфях, работавших по контракту с испанским правительством. Известно, например, предприятие Мартина де Араны, мелкого дворянина из Бискайи, который в 1625 году предлагал испанской короне свои услуги по строительству кораблей. Кораблестроительством де Арана надеялся составить себе состояние, так как Филипп IV (1621–1665) поощрял частное кораблестроение. Эту политику начал еще отец Филиппа IV — Филипп III в первую четверть XVII века. До этого предпринималась попытка построить государственные верфи, закончившаяся провалом. Затем правительство пыталось принудить частных кораблестроителей к работе на государственных верфях, но и этот план провалился из-за низкого качества работ, задержек и роста себестоимости. Большинство верфей того времени были примитивными, работы велись под открытым небом. В этот период наличие опытных мастеров и качественных материалов имело большую важность, нежели наличие технических приспособлений.
Обводы
Большинство испанских галеонов имели два главных и несколько вспомогательных якорей, которые ставили в опасных водах. Несколько обнаруженных на месте крушения якорей имеют выгнутые лапы и штоки, то есть прочность якорей была явно недостаточна. «Галеон на якоре», картина маслом пера Андриеса ван Эртвельта.

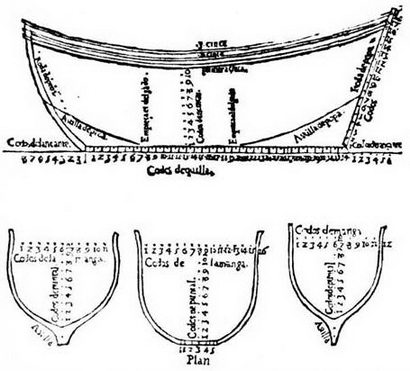

Правила определяли почти каждую деталь конструкции, начиная от угла, под которым ставили ахтерштевень, и заканчивая способом укладки в трюме запасов сушеной провизии. В целом процесс строительства галеона был вполне прямолинеен. Во-первых, отбиралась подходящая древесина. Чаще всего на строительство галеонов шли деревья, срубленные зимой. Киль (quilla) галеона укладывался на грунт (astillero), длина киля определяла все размеры корабля. Затем устанавливались форштевень (roda) и ахтерштевень (codaste). Оба штевня ставились под углом к килю, угол регламентировался правительственными указами. До конца XVI века результат во многом определялся глазомером мастера и его опытом, но в 1580 году внедрили математические принципы, после чего строительство кораблей превратилось в технологию. Важным моментом было определение ширины корабля (manga), так как ширина была другой ключевой деталью, определявшей остальные размеры корабля. Далее, к килю пристыковывались шпангоуты (cuaderna). Первым ставили главный шпангоут (cuaderna maestre), определявший форму галеона ниже планшира (cintas). Размер и форма шпангоутов колебалась в широкой степени, от U-образной в районе миделя до Y-образной в районе кормы. Форма шпангоутов определяла продольную прогибь (garbo) борта. После установки планшира основной набор корпуса был готов. Корабль с килем длиной 42 codos получал 33 пары шпангоутов.
Внутри корабля настилали несколько палуб, укладываемых на кницы. Трюм (bodega) находился между настилом над килем и нижней палубой (primera cubierta). При необходимости организовывались антресоли. Степс мачты представлял собой опорную конструкцию, удерживающую мачту. Затем укладывались палубы и внешний слой обшивки. Для крепления досок настилов использовались как деревянные нагели, так и железные гвозди. Гвозди забивались быстрее, но были менее надежны. Поэтому лучшие корпуса собирались с использованием и нагелей, и гвоздей, что обеспечивало как гибкость, так и продольную жесткость. На галеоне «Nucstra Senora de Atocha», построенном в Гаванне, подрядчик использовал только гвозди, чтобы ускорить работу и сэкономить деньги. В результате корпус галеона вышел чрезмерно жестким. Последовала судебная «яжба, которая продолжалась вплоть до 1622 года, когда галеон попал в ураган и утонул.
Небольшой испанский галеон водоизмещением около 400 испанских тонн участвует в сражении при Фуэнхироле (1622). На носу стоят снайперы. Носовые пушки также ведут огонь по противнику.
Типичный небольшой галеон начало XVII века. Видно, что фок- и грот-мачта стоят под углом. Такое расположение мачт характерно для галеонов. Картина маслом «Санта-Мария на якоре» кисти Андриеса ван Эртвельта.
Толщина обшивки борта увеличивалась в направлении от планшира к килю. Обшивку корпуса конопатили пенькой, стараясь придать корпусу максимально возможную водонепроницаемость. Проконопаченные швы для надежности заливались смолой. В бассейне Карибского моря особенно большую проблему представляли древоточцы и другие паразиты. Для защиты от них подводную часть корпуса обшивали свинцовыми листами, укладываемыми на слой просмоленной парусины. Наконец, нижнюю часть борта покрывали слоем смеси из смолы
и животного жира. Затем устанавливали мачты, а мастера-такелажники устанавливали километры такелажа. Последней деталью было рулевое перо, подвешиваемое на вертикальной оси к ахтерштевню. В отличие от поздних кораблей, на галеонах руль приводился в движение с помощью румпеля (сапа), выводимого на верхнюю палубу, где находился мосгик (puente). После установки такелажа, внутренних переборок, трапов и кабестанов, а также поднятия рангоутного дерева, галеон считался готовым. Строительство галеона обычно занимало два года.Испанский галеон в районе Пернамбуко, Бразилия, 1635 г. Фрагмент картины маслом «Освобождение острова Сан-Мартин» кисти Хуана дела Корте. Корабль поднял на грот-мачте королевский флагу а на бизань-мачте держит большой красный флаг со св. Георгием, Распятием и Вознесением.

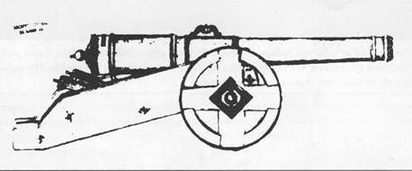

Один из испанских набросков орудийного лафета, датирован 1594 г. Это типичный двухколесный лафет того времени.

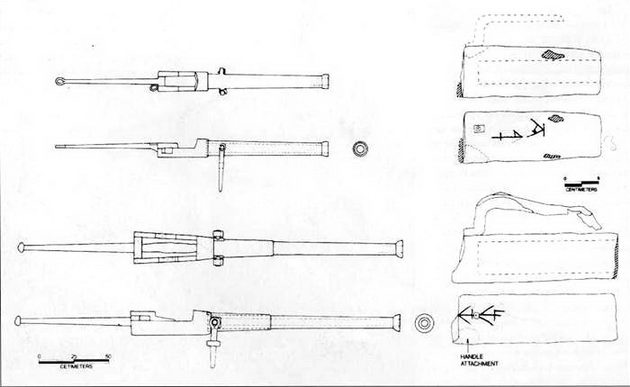

Вертлюжные пушки (берсо), обнаруженные на месте крушения испанской эскадры в 1554 г. Три галеона затонули в районе Падре-Айленд у берегов Техаса. Берсо использовались в качестве противопехотного оружия. Их ставили на планшире полубака и полуюта.
Кораблестроители получали плату за свою работу в три или четыре транша. Чаще всего выплаты производились во время подписания контракта, после завершения строительства каркаса, а также по завершению работ. Огромное количество судебных дел, лежащих в архивах, свидетельствует о том, что получить деньги за работу было непростым делом. Королевские чиновники следили за каждой фазой работ и проверяли все детали корабля на предмет соответствия их королевским указам. Разумеется, здесь было где разгуляться коррупции, поэтому король и первые чиновники время от времени лично проводили аудит, удостоверяясь в том, что принимаемые корабли полностью удовлетворяют предъявляемым к ним требованиям. Во время работ подрядчик за свой счет приобретал необходимые материалы и оплачивал работу мастеров, получая позднее полную компенсацию от казны. Но в целом кораблестроитель не оставался в накладе, особенно после принятия специальной программы поощрения, о которой мы уже говорили выше.
Корона получала готовый корабль и дальше самостоятельно доукомплектовывала корабль всем тем, что не определялось в контракте. В числе прочего государство оснащало корабль артиллерией, навигационными инструментами, фонарями, шлюпкой (которую обычно буксировали за кормой, или держали подвешенной на шкафуте), а также множеством друг их деталей. Наконец, галеон украшался. Обычно на плоской корме изображался святой, в честь которого был назван корабль. Корма, нос, носовая фигура и другие детали золотились, если то позволяли средства.

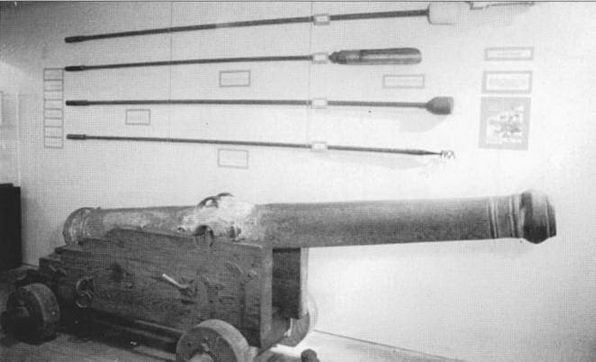

Бронзовая средняя кулеврина, обнаруженная на месте гибели испанского галеона «Санти-Маргарита», затонувшего в 1622 г. у островов Флорида-Кис. Четырехколесный лафет — неудачная современная поделка. Оригинальный лафет пушки был двухколесным.

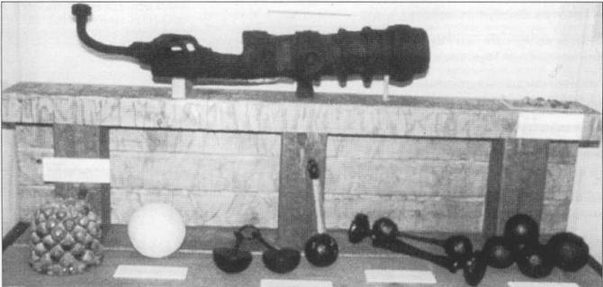

Грубая кованная железная вертлюжная пушка-берсо, обнаруженная на месте гибели галеона «Nuestra Senora de Atocha». Скорее всего эта берсо была не с затонувшего галеона. После крушения уцелевшие корабли эскадры отметили место гибели галеона буем, вместо якоря для которого использовали устаревшую берсо. Берсо обнаружили в 1985 г., она была обмотана цепью. Ниже представлены боеприпасы для более крупных пушек.
Внутренние помещения корабля не окрашивались, тогда как верхнюю часть надводного борта обычно красили полосами разного цвета. Обычными цветами были черный и охра, но встречались также желтый, красный, синий и иногда белый. Флаги поднимали на всех мачтах. Обязательно поднимали королевский флаг, далее флаг флота, к которому принадлежал корабль, или флаг конкретного командующего флотом. Наконец, на корабль погружали запасы провианта. Окончательное оснащение корабля могло тянуться недели и даже месяцы. После этого корабль был полностью готов к походу и бою.
