История электротехники

Выдающиеся открытия в области электричества и магнетизма, связанные с именами А. Ампера, Г.С. Ома, М. Фарадея, Э.Ф. Ленца, требовали более точного количественного описания этих явлений, их математического анализа и разработки расчетных методов, необходимых для решения практических задач, выдвигаемых развивающимся производством. Выдающимся вкладом в решение этих проблем явились труды профессора Берлинского университета Густава Роберта Кирхгофа (1824–1887 гг.).

В 1845 г., когда Г.Р. Кирхгофу был всего 21 год, он написал работу «О протекании электрического тока через плоскую пластину, например, круглой формы». В примечании к этой работе были сформулированы два закона Г.Р. Кирхгофа, являющиеся фундаментальными законами теоретической электротехники, которые еще при жизни Г.Р. Кирхгофа вошли во все учебники физики и широко применяются электротехниками всего мира. В последующих трудах Г.Р. Кирхгофа были рассмотрены количественные соотношения, связанные с явлением электромагнитной индукции и изучением переходных процессов. Г.Р. Кирхгоф проявил себя как блестящий исследователь и экспериментатор в различных областях физики (механики, оптики, теории излучения) [1.1; 1.6; 2.5].

2.7. ОТКРЫТИЕ ЯВЛЕНИЯ ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ

Большой вклад в современную электротехнику сделал английский ученый Майкл Фарадей, труды которого, в свою очередь, были подготовлены предшествовавшими работами по изучению электрических и магнитных явлений [1.1; 1.6; 2.6].

Есть нечто символическое в том, что в год рождения М. Фарадея (1791 г.) был опубликован трактат Луиджи Гальвани с первым описанием нового физического явления — электрического тока, а в год его смерти (1867 г.) была изобретена «динамомашина» — самовозбуждающийся генератор постоянного тока, т.е. появился надежный, экономичный и удобный в эксплуатации источник электрической энергии. Жизнь великого ученого и его неповторимая по своим методам, содержанию и значению деятельность не только открыли новую главу физики, но и сыграли решающую роль в рождении новых отраслей техники: электротехники и радиотехники.

Вот уже более ста лет многие поколения учащейся молодежи на уроках физики и из многочисленных книг узнают историю замечательной жизни одного из самых знаменитых ученых, члена 68 научных обществ и академий. Обычно имя М. Фарадея связывают с самым значительным и потому наиболее известным открытием — явлением электромагнитной индукции, сделанным им в 1831 г. Но еще за год до этого, в 1830 г. за исследования в области химии и электромагнетизма М.Фарадей был избран почетным членом Петербургской Академии наук, членом же Лондонского Королевского общества (Британской академии наук) он был избран еще в 1824 г. Начиная с 1816 г., когда увидела свет первая научная работа М. Фарадея, посвященная химическому анализу тосканской извести, и по 1831 г., когда стал публиковаться знаменитый научный дневник «Экспериментальные исследования по электричеству», М. Фарадеем было опубликовано свыше 60 научных трудов.

Огромное трудолюбие, жажда знаний, прирожденный ум и наблюдательность позволили М. Фарадею достичь выдающихся результатов во всех тех областях научных исследований, к которым обращался ученый. Признанный «король экспериментаторов» любил повторять: «Искусство экспериментатора состоит в том, чтобы уметь задавать природе вопросы и понимать ее ответы».

Каждое исследование М. Фарадея отличалось такой обстоятельностью и настолько согласовывалось с предыдущими результатами, что среди современников почти не находилось критиков его работ.

Если исключить из рассмотрения химические исследования М. Фарадея, которые в своей области также составляли эпоху (достаточно вспомнить об опытах сжижения газов, об открытии бензола, бутилена), то все прочие его работы, на первый взгляд иногда разрозненные, как мазки на полотне художника, взятые вместе, образуют изумительную картину всестороннего исследования двух проблем: взаимопревращений различных форм энергии и физического содержания среды.

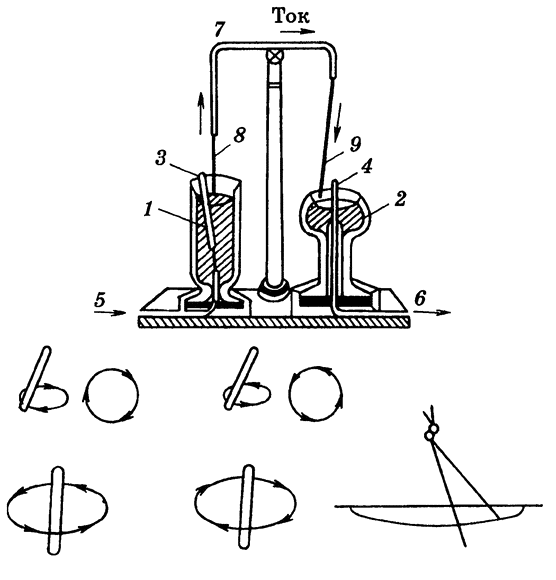

^{Рис. 2.11. Схема «электромагнитных вращений» (по рисунку Фарадея)}

^{1, 2 — чаши с ртутью; 3 — подвижный магнит; 4 — неподвижный магнит; 5, 6 — провода, идущие к батарее гальванических элементов; 7 — медный стержень; 8 — неподвижный проводник; 9 — подвижный проводник}

Работам М. Фарадея в области электричества положило начало исследование так называемых электромагнитных вращений. Из серии опытов Эрстеда, Араго, Ампера, Био, Савара, проведенных в 1820 г., стало известно не только об электромагнетизме, но и о своеобразии взаимодействий тока и магнита: здесь, как уже отмечалось, действовали не привычные для классической механики центральные силы, а силы иные, стремившиеся установить магнитную стрелку перпендикулярно проводнику. М. Фарадей поставил перед собой вопрос: не стремится ли магнит к непрерывному движению вокруг проводника стоком? Опыт подтвердил гипотезу. В 1821 г. М. Фарадей дал описание физического прибора, схематически представленного на рис. 2.11. В левом сосуде с ртутью находился стержневой постоянный магнит, закрепленный шарнирно в нижней части. При включении тока его верхняя часть вращалась вокруг неподвижного проводника. В правом сосуде стержень магнита был неподвижен, а проводник с током, свободно подвешенный на кронштейне, скользил по ртути, совершая вращение вокруг полюса магнита. Поскольку в этом опыте впервые фигурирует магнитоэлектрическое устройство с непрерывным движением, то вполне правомерно начать именно с этого устройства историю электрических машин вообще и электродвигателя в частности. Обратим также внимание на ртутный контакт, нашедший впоследствии применение в электромеханике.

Именно с этого момента, судя по всему, у М. Фарадея начинают складываться представления о всеобщей «взаимопревращаемости сил». Получив при помощи электромагнетизма непрерывное механическое движение, он ставит перед собой задачу обратить явление или, по терминологии М. Фарадея, превратить магнетизм в электричество.

Только абсолютная убежденность в справедливости гипотезы о «взаимопревращаемости» может объяснить целеустремленность и настойчивость, тысячи опытов и 10 лет напряженного труда, затраченного на решение сформулированной задачи. В августе 1831 г. был сделан решающий опыт, а 24 ноября на заседании в Королевском обществе была изложена сущность явления электромагнитной индукции.

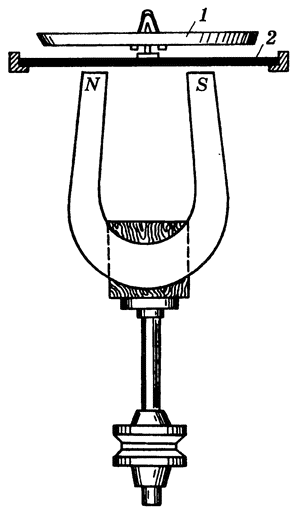

^{Рис. 2.12. Иллюстрация опыта Араго («магнетизма вращения»)}

^{1 — проводящий немагнитный диск; 2 — стеклянное основание для крепления оси диска}

В качестве примера, характеризующего ход мыслей ученого и формирование его представлений об электромагнитном поле, рассмотрим исследование М. Фарадеем явления, получившего тогда название «магнетизма вращения». За много лет до работ М. Фарадея мореплаватели замечали тормозящее влияние медного корпуса компаса на колебания магнитной стрелки. В 1824 г. Д.Ф. Араго (см. § 2.5) описал явление «магнетизма вращения», удовлетворительно объяснить которое ни он, ни другие физики не могли. Сущность явления состояла в следующем (рис. 2.12). Подковообразный магнит мог вращаться вокруг вертикальной оси, а над его полюсами находился алюминиевый или медный диск, который также мог вращаться на оси, направление вращения которой совпадало с направлением вращения оси магнита. В состоянии покоя никаких взаимодействий между диском и магнитом не наблюдалось. Но стоило начать вращать магнит, как диск устремлялся вслед за ним и наоборот. Чтобы исключить возможность увлечения диска потоками воздуха, магнит и диск были разделены стеклом.

Открытие электромагнитной индукции помогло М. Фарадею объяснить явление Д.Ф. Араго и уже в самом начале исследования записать: «Я надеялся сделать из опыта г-на Араго новый источник электричества».

Практически одновременно с М. Фарадеем электромагнитную индукцию наблюдал выдающийся американский физик Джозеф Генри (1797–1878 гг.). Нетрудно себе представить переживания ученого, будущего президента американской Национальной академии наук, когда он, собираясь опубликовать свои наблюдения, узнал о публикации М. Фарадея. Год спустя Д. Генри открыл явление самоиндукции и экстратоки, а также установил зависимость индуктивности цепи от свойств материала и конфигурации сердечников катушек. В 1838 г. Д. Генри изучал «токи высшего порядка», т.е. токи, индуцированные другими индуцированными токами. В 1842 г. продолжение этих исследований привело Д. Генри к открытию колебательного характера разряда конденсатора (позднее, в 1847 г., это открытие повторил выдающийся немецкий физик Герман Гельмгольц) (1821–1894 гг.).

Обратимся к главным опытам М. Фарадея. Первая серия опытов [2.6] закончилась экспериментом, демонстрировавшим явление «вольта-электрической» (по терминологии М. Фарадея) индукции (рис. 2.13, а — г). Обнаружив возникновение тока во вторичной цепи 2 при замыкании или размыкании первичной 1 или при взаимном перемещении первичной и вторичной цепей (рис. 2.13, в), М. Фарадей поставил эксперимент для выяснения свойств индуцированного тока: внутрь спирали б, включенной во вторичную цепь, помещалась стальная игла 7 (рис. 2.13, б), которая намагничивалась индуцированным током. Результат говорил о том, что индуцированный ток подобен току, получаемому непосредственно от гальванической батареи 3.

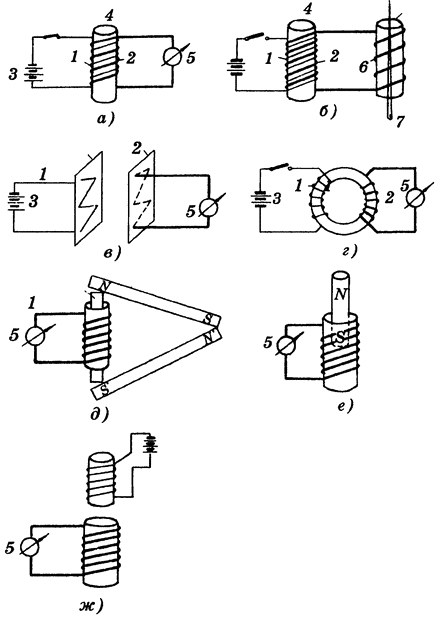

^{Рис. 2.13. Схемы основных опытов, приведших к открытию электромагнитной индукции}

Заменив деревянный или картонный барабан 4, на который наматывались первичная и вторичная обмотки, стальным кольцом (рис. 2.13, г), М. Фарадей обнаружил более интенсивное отклонение стрелки гальванометра 5. Данный опыт указывал на существенную роль среды в электромагнитных процессах. Здесь М. Фарадей впервые применяет устройство, которое можно назвать прототипом трансформатора.
