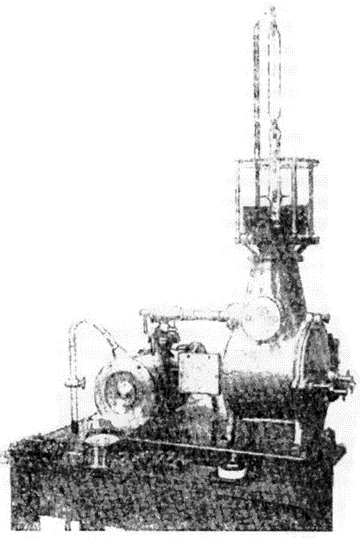

Некоторые технические характеристики осциллографа Дюфура были улучшены в двух осциллографах, разработанных в то же время в Германии, однако не выпускавшихся серийно. В первом из них в вакуумной камере можно было размещать несколько фотопластинок или фотопленку, что позволяло делать до 20 снимков. Пленка передвигалась с помощью электромагнитного устройства, так что откачивать камеру приходилось лишь после использования всей пленки. Процесс откачивания диффузионным насосом длился примерно 15 мин. Этим осциллографом удалось получить осциллограммы процессов пробоя изоляции длительностью от 1 до 10 не при
Второй осциллограф был предназначен для регистрации естественных блуждающих волн, возникающих в случайные моменты времени, как это происходит в линиях электропередачи при атмосферных разрядах. Задача была решена в 1924–1926 гг. путем применения режима ждущей развертки, который осуществлялся с помощью электронного переключающего реле, собранного на двух электронных лампах.
Следует заметить, что для исследования блуждающих волн применялись не только осциллографические методы. Были построены специальные приборы — клиндографы (волнописцы).
Работа клиндографа основывалась на том, что при ударе искры, вызванной блуждающей волной, о фотографическую пластинку в ней возникает кистеобразная фигура, анализ которой позволяет получить информацию о параметрах волны. Эффект образования подобных фигур был известен с XVIII в., однако первые клиндографы были изготовлены только в 1924 г. фирмой «Вестингауз».
Конструктивно клиндограф представлял собой корпус, в который вставлялись три или четыре изолированных острия (по числу проводов линии электропередачи). Острия касались светочувствительной пленки, которая медленно передвигалась с помощью часового механизма. Для регистрации напряжений свыше 20 кВ использовались внешние делители напряжения.
С помощью клиндографов оказалось возможным устанавливать время появления, полярность и значения перенапряжений, форму фронта и направление блуждающей волны, промежутки времени между непосредственно следующими друг за другом разрядами. Технические характеристики клиндографов позволили, например, исследовать перенапряжения до 2 MB в трехфазной линии электропередачи напряжением 220 кВ. Разрешение по времени составляло 1 пс, что было недостижимо для осциллографов того времени.
Между тем электронные осциллографы продолжали совершенствоваться. Были разработаны электронно-лучевые трубки с термоэлектронными катодами, люминесцентными экранами, высококачественными магнитными и электростатическими линзами. Повышенная яркость изображения позволила отказаться от фотосъемок в вакууме. Применение измерительных усилителей и генераторов развертки привело к созданию осциллографов с калиброванными усилением и разверткой, ставших полноценными средствами измерений мгновенных значений напряжений и интервалов времени. Первый такой осциллограф (модель 511) был разработан в США Дж. Мердоком и X. Воллумом и выпущен в 1946 г. фирмой «Тектроникс» («Tektronix»).
В течение последующих 50 лет было разработано большое число осциллографов различного назначения: универсальные, скоростные, стробоскопические, запоминающие, многоканальные, многолучевые и др. И только в 80-х годах аналоговые осциллографы начали постепенно вытесняться цифровыми, а также компьютерными средствами измерений.
Элементная база, необходимая для создания аналоговых электронных вольтметров, возникла и стала быстро развиваться с начала XX в.
Одной из первых электронные (катодные) вольтметры выпустила в 1922 г. Кембриджская компания. Эти приборы предназначались для измерений переменных напряжений на двух диапазонах: либо от 0 до 1,5 В, либо от 0 до 10 В. Чуть позже появились вольтметры Сименса, построенные на тетроде. В конце 20-х годов вольтметр Сименса строился уже на четырех электронных лампах; его шкала была практически равномерной в диапазоне 20–300 мВ; приведенная погрешность не превышала 2% в частотном диапазоне 0,5–15 кГц. Главным преимуществом первых электронных вольтметров перед электромеханическими были высокое входное сопротивление при хорошей чувствительности на переменном токе; немаловажное значение имела также их высокая перегрузочная способность.
Для дальнейшего улучшения метрологических характеристик и расширения функциональных возможностей электронных вольтметров и осциллографов требовалась разработка измерительных преобразователей и, прежде всего, измерительных усилителей. Первые такие усилители удалось построить в конце 20-х годов XX в. американскому ученому Х.С. Блэку.
Х.С. Блэк работал над созданием усилителей для протяженных телефонных линий связи. Из-за большого ослабления

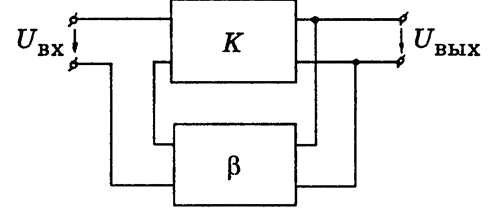

полезного сигнала в таких линиях приходилось включать последовательно много усилителей. Однако применение известных в то время усилителей на базе электронных ламп приводило к ограничению полосы пропускания и большим нелинейным искажениям сигнала.В 1927 г. Х.С. Блэк предложил усилитель с отрицательной обратной связью (ООС), построенный по общеизвестной в настоящее время схеме (рис. 12.5), согласно которой усилитель с коэффициентом усиления К охватывается звеном обратной связи с коэффициентом передачи . При больших значениях К коэффициент усиления такого усилителя равен примерно 1/, т.е. свойства такого усилителя, например его точность и частотный диапазон, определяются свойствами цепи ООС и мало зависят от значения K.
Идея ООС, глубоко изученная специалистами по теории автоматического управления, была известна очень давно. Еще в III в. до нашей эры идея ООС была описана Архимедом применительно к регулированию водяных часов. Однако изобретение Х.С. Блэка было признано с большим трудом.
Дело в том, что задолго до Х.С. Блэка для увеличения коэффициентов усиления усилителей и генерации колебаний широко использовалась положительная (регенеративная) обратная связь. Отрицательная (вырождающаяся) обратная связь уменьшала коэффициент усиления и считалась безусловно вредной. Поэтому к патентной заявке Х.С. Блэка эксперты отнеслись так же, как к заявке на вечный двигатель, и вынесли положительное решение только спустя 9 лет; первая публикация об изобретении появилась лишь в 1934 г. Очевидно, было очень трудно преодолеть психологический барьер, связанный с тем, что ООС уменьшает и без того малый коэффициент усиления, который практически достигался в то время в схемах на электронных лампах.
Действительно, первый операционный усилитель, т.е. усилитель постоянного тока с высоким коэффициентом усиления, позволяющий строить измерительные преобразователи, функции и технические характеристики которых определяются в основном свойствами цепи ООС, был построен только в 1942 г. в США. Более совершенный операционный усилитель, выпускаемый как самостоятельное изделие, был разработан в США лишь в 1948 г.
Несмотря на непонимание и трудности начального этапа, теория усилителей с ООС, основы которой начали формироваться в 30-х годах в работах американских ученых Х.С. Блэка, X. Найквиста и Г.В. Боде, стала широко использоваться при разработке измерительных преобразователей, аналоговых, а затем и цифровых измерительных приборов и систем.
Проникновение идей теории автоматического управления и радиоэлектронной элементной базы в электроизмерительную технику позволило резко повысить качество и расширить номенклатуру средств измерений.
Были разработаны автоматические мосты и потенциометры (компенсаторы) постоянного и переменного тока для измерения электрических и неэлектрических величин, телеизмерительные системы, многофункциональные электронные измерительные приборы: мультиметры, осциллографы различного назначения, анализаторы спектра, электронные ваттметры, частотомеры и фазометры, измерительные усилители и генераторы, измерители параметров электрических цепей, приборы для измерения магнитных величин и т.д. В 30–50-х годах это были аналоговые электрорадиоизмерительные приборы и системы, построенные на базе электронных ламп, мировое производство которых достигало сотен миллионов штук в год.
В разработку этих приборов большой вклад внесли отечественные ученые К.Б. Карандеев, Л.Ф. Куликовский, Ф.Е. Темников и многие другие.
Использование радиоэлектронной элементной базы позволило увеличить чувствительность и точность средств измерений, существенно расширить их функциональные возможности. Например, был разработан ряд приборов, основанных на использовании эффекта Холла, которые позволили измерять магнитную индукцию не только в постоянных, но и в переменных, в том числе импульсных, магнитных полях. Без радиоэлектронной элементной базы было бы невозможно создание и других приборов для магнитных измерений, например приборов, использующих дифференциальные ферромодуляционные или ядерно-резонансные измерительные преобразователи.
