История географических карт

Завершив разбор труда Марина, Птолемей сам предпринимает попытку составить географический трактат и серию карт, в которых содержались бы лучшие элементы карты Марина. Кроме того, он хотел добавить те вещи, «которые не были ему известны, отчасти потому, что их история тогда не была еще написана…». В собственном тексте Птолемей заверяет читателей, что уделил особое внимание усовершенствованному методу проведения политических границ и что широта и долгота каждой точки приводятся вместе, так чтобы их можно было увидеть одновременно.

Существует два способа изготовить портрет мира, пишет он; один – воспроизвести его на сфере, и второй – нарисовать на плоской поверхности. У каждого из методов – свои преимущества и недостатки. «Когда Землю схематически изображают на шаре, шар имеет такую же форму, как она сама, и нет никакой нужды что-нибудь менять». Но при этом на шаре непросто найти достаточно места для изображения всех деталей, которые следует туда включить; более того, если он достаточно велик, чтобы на нем можно было изобразить все необходимое, то шар получается слишком большим и его невозможно охватить глазом. Чтобы рассмотреть другую сторону глобуса, нужно двигать либо глаз, либо сам глобус. Поэтому, если кто-то хочет изготовить глобус, то в первую очередь он должен решить, какого размера глобус ему нужен, не забывая при этом, что чем больше он будет, тем яснее и полнее получится на нем изображение разных мест на земле. Затем, выбрав сферу подходящего размера и определив положение двух полюсов, он должен подвесить глобус на двух штырях, соединенных полукругом. Полукруг этот должен проходить «на очень маленьком расстоянии от поверхности глобуса» и при вращении глобуса почти касаться его; и он должен быть узким, чтобы не заслонять слишком много. Затем полезно разделить полукруг на 180 частей, причем начать нумерацию следует от экваториальной линии в обоих направлениях. Таким же способом нужно проградуировать равноденственную линию, а нумерацию начать не от меридиана Александрии, а от самого западного меридиана, проходящего через острова Фортуны. Начиная с этого момента, найти любое место на глобусе по его широте и долготе становится очень просто: нужно всего лишь определить его широту и долготу путем сравнительного изучения дневников путешественников, бабушкиных сказок и хвастовства моряков. Чрезвычайно просто.

Если использовать второй способ изображения Земли, то есть рисовать сферическую Землю на плоской поверхности, то необходимо вносить определенные поправки. Марин много думал над этим вопросом. Он отверг все разработанные до него методы получения плоского рисунка, соответствующего сферической поверхности, но, если верить Птолемею, выбрал для себя в конце концов наименее подходящий путь решения этой проблемы. Он построил решетку из равноудаленных прямых линий и для параллелей (то есть по широте), и для меридианов (по долготе). Такое изображение далеко и от истины, и от внешнего сходства, и получившаяся в результате карта оказалась сильно искаженной по расстояниям и направлениям. Ведь если зафиксировать глаз в центре квадранта сферы, который мы считаем нашим обитаемым миром, то легко увидеть, что меридианы изгибаются и сходятся к Северному полюсу, а параллели, хотя на сфере они разделены равными расстояниями, у полюсов визуально сближаются.

Птолемей хорошо понимал, что желательно сохранить пропорции на плоской карте похожими на сферические, но в то же время он решил поступить практично. Он предложил компромиссную проекцию, на которой меридианы следует изображать как прямые линии, равноудаленные на экваторе и сходящиеся в общей точке – точке Северного полюса. Параллели при этом изображаются в виде дуг или окружностей с общим центром в точке Северного полюса. В качестве дополнительного компромисса он предложил, чтобы параллель, проходящая через Туле, проводилась параллельно (в буквальном смысле) линии экватора, «так чтобы стороны нашей карты, представляющие широту, можно было сделать пропорциональными истинным и естественным сторонам Земли». В дополнение к этому Птолемей настаивал на проведении дополнительной параллели через остров Родос, поскольку расстояния очень часто определялись именно от него и он давно уже стал стандартной отправной точкой при составлении карт и вычислении расстояний.

Меридианы должны отстоять друг от друга на «третью часть равноденственного часа, то есть проходить через каждое пятое деление, отмеченное на экваторе». Другими словами, через всю протяженность обитаемого мира, составляющую 12 часов, следовало провести 36 меридианов, отстоящих друг от друга на 5° на экваторе и сходящихся на Северном полюсе. Параллель, обозначающая южную границу населенного мира, должна была отстоять от экватора в южном направлении лишь на такое расстояние, на которое параллель Мероэ отстоит в северном. Птолемей проложил свои параллели от экватора до Туле. 21 параллель расположена через равные линейные интервалы. Каждая из них обозначена 1) числом равноденственных часов и долей часов продолжительности светлого времени самого длинного дня года и 2) числом градусов и минут дуги к северу от экватора. Например, первая широтная параллель к северу от экватора отстоит от него на «четвертую часть часа» и «отстоит от него геометрически примерно на 4 градуса 15 минут». К югу от экватора проведена одна параллель, соответствующая мысу Раптум и Каттигаре и отстоящая от «линии» примерно на 8 градусов 15 минут. Меридианы для Южного полушария отходят вниз от экватора под тем же углом, что и меридианы вверху, но не пересекаются в точке Южного полюса, а обрываются на параллели 8°15' под экватором. Положение всех параллелей севернее экватора определялось теоретически, за исключением трех: параллелей Мероэ, Сиены и Родоса. Первая точка традиционно помещалась на тысячу миль ниже Александрии и в 300 милях от жаркой зоны; она была также известна как царская резиденция и главная столица Эфиопии. Параллель Сиены по-прежнему считалась одной из очень немногих параллелей, положение которых определено научно – благодаря тому факту, что она, как считалось, лежит на линии летнего тропика, и потому фигурировала в любой дискуссии по поводу параллелей. Параллель Родоса давно уже стала самой известной из всех; по общему согласию ее помещали на 36° с. ш.

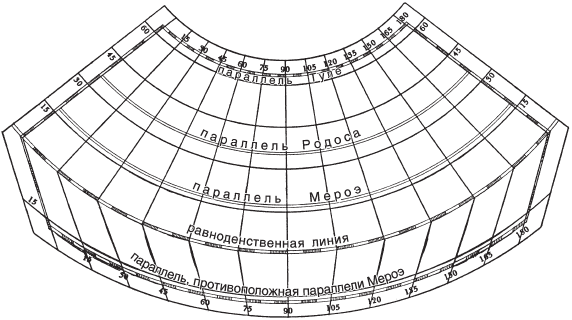

Реконструкция конической проекции Птолемея, предложенной для построения карты обитаемого мира. По копии XVI в.

После подробной инструкции о том, как построить простую коническую проекцию с геометрической точностью, Птолемей замечает, что существует значительно лучший способ изображения обитаемого мира. «Мы сможем, – говорит он, – добиться в нашей карте гораздо большего сходства с известным нам миром, если нарисуем линии меридианов такими, какими мы их видим на глобусе…» После этого он кратко перечисляет шаги необходимые для построения модифицированной сферической проекции обитаемого квадранта земли; как он и утверждает, чрезвычайное сходство, возникающее при такой проекции, очевидно. Очевидно также и то, что сферическую проекцию гораздо сложнее строить; не говоря уже о проблеме поддержания соотношений расстояния и направления, когда дело доходит до поиска важных пунктов на полученной сетке. «Поскольку это так, – пишет Птолемей, – то хотя я лично в данном деле и везде предпочитаю то, что лучше и труднее, тому, что хуже и легче, нужно все же придерживаться обоих установленных способов, имея в виду людей, которых праздность влечет к более легкому».

Модифицированная сферическая проекция Птолемея, позволяющая добиться на листе бумаги замечательного сходства с поверхностью Земли. Птолемей признается, что, хотя такая проекция предпочтительнее конической, строить ее гораздо сложнее

Вторая книга «Географии» открывается прологом, состоящим из «подробных описаний» карт, которые автор собирается представить, и общего заявления по поводу принципов, которых он придерживался при составлении карт. Широты и долготы, присвоенные хорошо известным местам, более или менее верны, так как традиционные описания этих мест сходятся. Но вот места, о которых мало что известно или в данных о которых присутствует значительная неопределенность, представляют проблему. Практически все, что, по мнению Птолемея, здесь можно сделать, – это нанести их на карту насколько возможно точно по отношению к хорошо известным местам, поскольку на карте всего мира очень желательно назначить каждому месту – как бы мало ни было о нем известно – определенную позицию. Это Птолемей делает в заметках на полях, оставляя место для любых необходимых исправлений.

Каждая карта сориентирована таким образом, что север оказывается вверху, а восток справа; наиболее известные места мира располагаются в северных широтах, и на плоской карте их будет проще изучать, если они будут нарисованы в верхнем правом углу. Определились три континента: Азия, Европа и Ливия. Из них важнее всего Европа, и ее следует отделять от Ливии по Геркулесовым столпам, а от Азии по реке Танаис (Дон) и по меридиану, проведенному через Танаис к terra incognita на юге. Ливия лежит у моря и продолжается на восток до Аравийского залива; вставляют ее следующей. Ливию следует отделять от Азии по перешейку, который проходит от внутренней части Героополя до Средиземного моря и отделяет Египет от Аравии и Иудеи. «Мы поступим таким образом, – говорит Птолемей, – чтобы не делить Египет, что произойдет, если мы проведем границу континентов по Нилу. Континенты правильнее ограничивать, где возможно, морями, а не реками». Последней следует вставлять Азию, которая занимает остальную часть обитаемого мира.

После того как на карте появились контуры континентов, необходимо разграничить разные области и провинции земли; при этом Птолемей рекомендует отвергать с презрением «многочисленную чепуху в отношении необычных качеств их обитателей, разве что, в случае если эти качества общепризнаны, мы делаем краткое и приличествующее случаю примечание о религии и обычаях». Завершая свои наставления, Птолемей замечает, что всякий, кто захочет, может изготовить отдельные карты префектур и провинций, или даже их группы, вместо того чтобы пытаться собрать их все на одном листе, – ведь при этом каждой области следует придать надлежащую форму и размер и отразить ее отношение к большой карте по расстоянию и направлению. Птолемей считает, что если меридианы на маленьких картах изобразить в виде параллельных прямых, а не изогнутых линий, то это не будет иметь особого значения, если мы расположим их на правильном расстоянии друг от друга (в градусах и минутах дуги). Следуя своим предварительным замечаниям, Птолемей затем (в главе 1-й второй книги) переходит к вопросу изображения главных составных частей мира; он помещает под каждым заголовком список важных мест в пределах названной части мира и приводит широту и долготу (к востоку от островов Фортуны) каждого из них.

Приведенные ниже списки названий подразделяются географически на «книги» и «главы», но содержат очень мало текста или даже тех самых «кратких и приличествующих случаю» примечаний о религии и обычаях, которые сам Птолемей предлагает делать. Тем не менее именно этот материал воплощает в себе представления Птолемея о том, каким должно быть описание обитаемого мира. Может быть, это и к лучшему, так как в его тексте немало запутанных и противоречивых мест, которые не добавляют блеска его репутации как ученого и достойного доверия географа. Так, например, он приводит краткое описание мира, в котором говорит, что обитаемая часть Земли ограничена с юга неизвестной землей, которая окружает Индийское море, и что эта земля охватывает Эфиопию к югу от Ливии, иначе называемой Агисимба. С запада обитаемая часть Земли ограничена неизвестными землями, окружающими Эфиопский залив Ливии, и Западным океаном, омывающим западные окраины Африки и Европы; с севера – «непрерывным океаном, именуемым Дукалидонским или Сарматским и окружающим Британские острова и северные окраины Европы, и неизвестной землей, которая граничит с самыми северными частями Большой Азии, то есть с Сарматией, Скифией и Серикой». Существует три моря, со всех сторон окруженные сушей. Самое большое из них – Индийское море, далее идет Средиземное, и самое маленькое – Каспийское (Гирканское) море. Среди наиболее известных островов мира – Тапробан, остров Альбион («один из Британских островов»), Золотой Херсонес (Крым), Гиберния («один из Британских островов»), Пелопоннес (Морея); затем идут Сицилия, Сардиния, Корсика (называемая также Кирнос), Крит и Кипр.

В восьмой книге «Географии» Птолемей возвращается к обсуждению карт и способов их изготовления; те авторы, кто утверждает, что текст Птолемея не содержит карт, игнорировали, по всей видимости, эту книгу. В ней Птолемей говорит: «Нам остается показать, как мы наносим на карту разные места, так чтобы, когда придется делить одну карту на несколько, мы могли бы точно определить положение всех известных мест путем применения легких для понимания и строгих измерений».

Далее Птолемей объясняет, как можно избежать самых распространенных ошибок картографов. Так, например, при построении карты, охватывающей весь мир, картографы имеют обыкновение жертвовать пропорциями, то есть масштабом, ради того, чтобы на карте поместилось все необходимое. В хорошо известных районах названий больше, в менее известных их почти нет, и если карта нарисована не слишком тщательно, на ней обязательно окажутся одновременно переполненные названиями районы, где ничего невозможно прочесть, и районы, где расстояния растянуты без необходимости. Некоторые картографы преувеличивают размеры Европы, поскольку это самая населенная часть света, и преуменьшают протяженность Азии, поскольку о ее восточной части мало что известно. Другие окружают землю со всех сторон океаном, «помещая ошибочное описание, а также незаконченное и глупое изображение».
