История крепостей. Эволюция долговременной фортификации

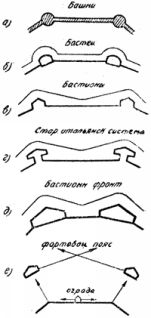

Фиг. 83.

Эволюция фронта крепости:

а - сомкнутая ограда в виде стен и башен, б - бастеи или рондели, в - бастионы, г - старая итальянская система, д - бастионный фронт XVII века, е - фортовый пояс

Если мы обратимся к первобытным крепостям древнего периода, состоявшим (Фиг. 83) из сомкнутой ограды (а) в виде стен и башен, то усмотрим, что здесь главную роль играли именно башни - в качестве сильных безопасных от штурма опорных пунктов. С появлением артиллерии башни обратились сначала в бастеи или рондели (б), а затем в бастионы (в); ограда получила первоначальное бастионное начертание (старая итальянская система г); затем это начертание стало совершенствоваться и в XVII веке получился правильный бастионный фронт с довольно обширными бастионами (д); в дальнейшем бастионы отделились от куртины, которая несколько подалась назад.

Дальнейшая эволюция крепости заключалась в борьбе с рикошетным артиллерийским огнем Вобана, нанесшим смертельный удар артиллерии, помещавшейся в бастионах. Начались всевозможные ухищрения по обеспечению орудий крепостных верков от рикошетирования: траверсы, изломы, искривления фасов и пр. приспособления, которые все оказались лишь паллиативами. В конце концов пришлось отказаться от бастионного фронта и перейти к полигональному.

Идею этого фронта подал уже в XVI веке Альбрехт Дюрер, квадратное укрепление которого представляло собой сочетание полигональных фронтов с капонирами по углам. Почти через 150 лет после Дюрера Георг Римплер переносит бастионы с углов на середину куртины, давая тем самым такое сочетание частей, которое в целом представляет собой тот же полигональный фронт, в котором бастион играет роль капонира. Еще через 100 лет идею полигонального фронта с редким увлечением и талантом пропагандирует Монталамбер, и эту форму с горячностью принимают для оград своих новых крепостей немцы, а по их следам и прочие нации.

Фиг. 84.

Возникновение фортов из равелинов

Прежняя куртина осталась для оград, но получила большую длину и фдланковую оборону из капонира. В дальнейшем продолжались различные совершенствования оград полигонального начертания, но одновременно возник вопрос и о расширении крепостей выносом вперед отдельных укреплений; такими отдельными укреплениями и явились оторвавшиеся от куртин сомкнутые с горжи бастионы, образовавшие опорные пункты новой позиции впереди ограды, получившей название фортового пояса (Фиг. 83, е). Таким образом можно считать, что первообраз фортов - это бастионы, сами преобразовавшиеся из башен.

Фиг. 85.

Германский форт 1830-х годов

Существует в литературе и другое толкование идеи возникновения фортов - из равелинов. Действительно известно, что одним из более поздних совершенствований полигонального фронта является усиление его, по мысли инженеров Шасслю и Бусмара, равелином, вынесенным за гласис. У этого равелина кроме фасов авторы его устраивали фланки, а внутри располагали грибообразный редюит. Если тыльную часть такого равелина сомкнуть, то получится вполне самостоятельная постройка, которая может быть выдвинута как угодно далеко от фронта, например километра на 3-5 (Фиг. 84), и тогда сыграть роль форта. Нечто подобное мы видим в передовых укреплениях, спроектированных в XVIII веке русским инженером фан-Сухтеленом для укрепленного лагеря при крепости Закрочим.

Фиг. 86.

Французский форт

Указанными соображениями можно объяснить себе, что первичной формой германских фортов, появившихся в 30-х годах XIX века, были большей частью постройки, напоминавшие собой по начертанию сомкнутые бастионы или вынесенные за гласис равелины с фланками и грибообразными редюитами Р в горже (Фиг. 85). Фасы и фланки такой постройки имели рвы, получавшие фланковую оборону из капониров К - в плечных углах. Впрочем французы, имевшие по-прежнему пристрастие к бастионному фронту, придавали первоначально фортам вид (Фиг. 86) четырехугольных или пятиугольных крепостец со сторонами, имеющими бастионное начертание. Пехотный гарнизон тогдашних фортов составляли 2-4 роты, а вооружение 20-50 орудий.

Появление нарезной артиллерии и дальнейшая эволюция в устройстве крепостей и их элементов.

Дальнейший толчок к развитию крепостей и совершенствованию их нового, постепенно все приобретавшего более важное значение элемента - фортов дало появление нарезной артиллерии взамен гладкостенной, что произошло в I860 г., хотя уже при осаде Севастополя в 18541855 гг. у англичан было несколько нарезных орудий, но они скоро испортились и потому не успели проявить какого-либо влияния на ход осады. Первым примером применения в действительно большом количестве нарезных орудий в крепостной войне следует считать осаду сардинцами итальянской крепости Гаэты в 1860-1861 гг.

Новая нарезная артиллерия выявила два главнейших баллистических свойства: дальнобойность и сильное разрушительное действие. Эти два свойства, несомненно, должны были отразиться как на общем расположении фортификационных построек, т. е. на схеме крепости, так и на деталях конструкций, т. е. устройстве фортов, оград и составляющих их построек. Созданные в Европе в 40-х и 50-х годах крепости-лагери, удовлетворяя одному из основных условий - образованию плацдармов, перестали удовлетворять второму - обеспечению крепостного ядра от бомбардирования: принятое до этого времени удаление фортов от ядра в 2- 3 км оказалось недостаточным и его надо было увеличить вдвое. Расстояние между фортами также должно было увеличиться до 3 км. Что касается устройства фортов, то они тоже уже не соответствовали новым данным артиллерии, как по своей профили, так и по конструкции составных элементов, и поэтому должны были подвергнуться усовершенствованиям.

Как наиболее замечательный пример западноевропейской крепости, носившей во всех своих частях печать полной новизны для данной эпохи, можно привести тогдашнюю бельгийскую крепость Антверпен.

Фиг. 87.

План кепости Антверпен, 1859-1864 гг.

Здесь не бесполезно будет указать на то влияние, какое оказал на перестройку в рассматриваемую нами эпоху старой Антверпенской крепости русский инженер Тотлсбен. В I858 г. Тотлебен, будучи за границей, посетил между прочим Бельгию. Как раз в это время здесь предстояло разрешение весьма важного вопроса о воссоздании обороны страны обращением Антверпена в обширный укрепленный лагерь. Правительству предстоял выбор между двумя проектами; один принадлежал начальнику бельгийского инженерного корпуса генералу де-Лануа, а второй - капитану генерального штаба Бриальмону. Проект де-Лануа представлял собой нечто вроде укреплений Парижа 40-х годов. Второй проект полигонального начертания разработан был согласно новейшим требованиям военно-инженерного искусства, но он именно по своей новизне не имел сторонников. Учрежденная по этому поводу комиссия осудила бриальмоновский проект в самых резких выражениях. Однако было решено посоветоваться по данному вопросу со знаменитым защитником Севастополя - Тотлебеном, и последний как раз высказался безусловно в пользу принятия проекта Бриальмона. Авторитет Тотлебена окончательно решил вопрос, возбуждавший столько недоумений и ожесточенных споров среди бельгийского военного мира. С этого времени между Тотлебеном и Бриальмоном (по образованию он был не только генштабист, но и инженер), сделавшимся впоследствии инженером всемирной известности, установились дружеские отношения, не прерывавшиеся до самой смерти Тотлебена (в 1884 г.). В 1859 г. бриальмоновский проект Антверпена был утвержден бельгийской палатой, а с 1860 г. уже было приступлет к оборонительным работам, под руководством самого автора проекта.

Фиг. 88.

Фронт крепости Антверпен, прикрытый наводнением

Антверпен (Фиг. 87) был большим торговым городом, расположенным на правом берегу судоходной р. Шельды; некогда он был со стороны суши обнесен крепостной оградой бастионного начертания. Ограду эту сломали и в расстоянии около 2 км впереди нее возвели новую, составленную из одиннадцати капонирных фронтов общим протяжением 11,5 км. Фронты имели различную силу в зависимости от угрожаемой им опасности. На Фиг. 88 показан схематически один из северных фронтов, прикрытых наводнением. Ров - водяной получает оборону из небольших капониров К, головы которых взаимно обстреливаются спереди фланговым огнем. Наружных построек здесь нет, и вся сила фронта заключается во фронтальном огне и широких (до 60 м) водяных рвах, получающих фланговую оборону.

Фиг. 89.

Фронт крепости Антверпен, не защищенный наводнением

На Фиг. 89 показан более сильный фронт, не защищенный наводнением. Здесь имеется большой во всю ширину рва капонир К с двухъярусной пушечной обороной; ров перед его головой получает оборону из вспомогательных казематированных фланков КФ. Впереди имеется обширный равелин Р с казематированным траверсом кт для затыльного обстреливания противника, венчающего гласис перед исходящими углами фронта. Позади равелина расположен земляной редюит, служащий одновременно контргардом, прикрывающим голову капонира. Рвы равелина Р фланкируются из казематированных полукапониров п. В расстоянии 3 - 4,5 км от ограды расположили пояс отдельных фортов: 9 - на правом и 2 - на левом берегу Шельды в расстоянии ок. 2 км один от другого. Форты, значение, и начертание которых в плане почти одинаковые для всех, имели оригинальное устройство. Каждый форт имел в плане (Фиг. 90) форму неправильной шестиугольной звезды. Головной фас имел начертание полигональное так же, как и два боковых фаса; горжевой же фас представлял собой сочетание двух тенальных фронтов. Внутри форта, в горжевой его части, был расположен редюит Р с двориком и сухим рвом вокруг, состоящий из двухъярусных казематов, вмещавших батальон пехоты и 2 батареи. Кроме того на переднем фасе под валгангом имелись широкие сводчатые галереи Г, в которых могли занимать выжидательное положение упомянутые 2 запряженные полевые батареи, назначенные для вылазок. Артиллерийское вооружение форта - около 100 крепостных орудий, включая сюда и установленные в капонирах.

Фиг. 90.

Форт крепости Антверпен

К 1864 г. постройка указанных выше сооружений Антверпена была закончена. В этом же году в редюите одного из фортов была установлена железная вращающаяся башня системы английского инженера Кольза, вооруженная двумя 15-см орудиями.

В 1864 г. антверпенские укрепления осматривал Тотлебен, снова приехавший в это время в Бельгию. Признав, что сравнительно с крепостями других западноевропейских государств Антверпен являлся образцом современного военно-инженерного искусства, он тем не менее считал, что форты этой крепости не способны вести артиллерийскую борьбу с осадной артиллерией без поддержки расположенных между ними промежуточных батарей: по его мнению, последние должны быть устроены в минуту надобности, по выяснении направления атаки, под прикрытием заблаговременно возведенных гласисов, соединяющих между собой форты. Эту мысль Тотлебена усвоили однако немцы, но значительно позже - в 1874-1875 гг., когда у них стали появляться при фортах и между ними смежные и промежуточные батареи.
