История самолетов 1919 – 1945

Рис.4.5. Истребитель Локхид Р-38 "Лайтнинг"

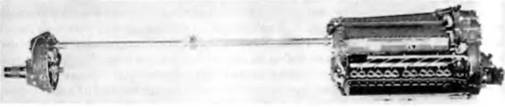

Рис.4.6 Силовая установка самолет P-39

Несмотря на высокую стоимость Р-38 – 120400 долларов (в три раза больше, чем стоимость "Харрикейна") [1, с. 496], характеристики истребителя произвели такое впечатление на военных, что уже в апреле 1939 г. последовал заказ на серию эти» машин. Первая партия – 36 самолетов P-38D, была изготовлена в 1940 г., а с 1941 г начался выпуск Р-38Е с менее крупнокалиберной, но зато более скорострельно. 20-мм пушкой. В отличие от опытного образца, эти самолеты имели протектированные топливные баки.

Интересно, что Р-38 стал первым американским истребителем, уничтожившим немецкий самолет поете вступления США во вторую мировую войну. Это случилось 7 декабря 1941 г., когда пилот Р-38Е сбил четырехмоторный FW-200 над Атлантикой, вблизи побережья Исландии [10, с. 227].

Почти одновременно с Р-38 на испытания вышел другой американский истребитель – Белл Р-39 "Эркобра". Так же как самолет фирмы Локхид. он создавался как высокоскоростной истребитель-перехватчик с двигателем водяного охлаждения Аллисон V-1710 с турбокомпрессором. Однако "техническая изюминка" Р-39 заключалась в другом: конструкторы, под руководством Р. Вуда, решили расположить двигатель за кабиной пилота, вблизи центра тяжести самолета. Установленный в носу пропеллер приводился в движение с помощью вала длиной 2,5 м, соединяющего двигатель с редуктором воздушного винта (рис. 4.6). В освободившееся в носовой части пространство убиралась передняя стойка шасси; там же располагались стреляющая через ось пропеллера 37-мм пушка и два синхронных 12,7-мм пулемета.

Основными преимуществами указанной компоновки были меньший продольный момент инерции самолета (наиболее массивный агрегат – двигатель – находился е центре фюзеляжа) и, следовательно, лучшая маневренность истребителя, удобство размещения оружия, обтекаемая форма суживающейся вперед носовой части фюзеляжа и хороший обзор из кабины. При испытаниях весной 1939 г. Р-39 показа." скорость 627 км/ч и отличную скороподъемность. Однако последующая доработка, заключавшаяся в введении бронезащиты, протектировании топливных баков, установке двух дополнительных пулеметов и усилении задней части фюзеляжа и узлов крепления двигателя (для уменьшения опасности, что при ударе двигатель сорвется со своего места и раздавит пилота), привела к перетяжелению самолета примерно на 800 кг. Летные характеристики еще больше ухудшились после того, как в 1941 г. на модели P-39D вместо турбонагнетателя установили обычный одно- скоростной нагнетатель с механическим приводом( 28*).

В результате самолет перестал удовлетворять требованиям к высотному истребителю-перехватчику. Основной потенциальный заказчик Р-39, ВВС Англии, отказался от самолета, и большую часть построенных машин направили в СССР в качестве помощи по "ленд- лизу" (рис. 4.7). При сравнительно небольших высотах, на которых происходили воздушные бои на Восточном фронте, в нашей стране они сослужили неплохую службу. Позднее в СССР поступал истребитель Белл Р-63 "Кингкобра", являвшийся модификацией Р-39. Он имел более высотный двигатель с двухступенчатым нагнетателем, улучшенный профиль крыла, увеличенные размеры крыла и вертикального оперения [8, с. 247-252].

***

Как известно, в условиях войны самолет быстро устаревает, требуется все более совершенная техника. Характерной чертой развития авиации в годы второй мировой войны было то, что совершенствование истребителей шло, в основном, по пути модификации созданных в конце 30-х – начале 40-х годов образцов, тогда как в период 1914-1918 гг. ежегодно появлялись новые конструкции, отличавшиеся по схеме, материалам, типу двигателя. Этому можно дать несколько объяснений. Во-первых, к концу 30-х годов сложилась оптимальная схема винтомоторного самолета – свободнонесущий моноплан с работающей обшивкой и тянущим пропеллером. Во-вторых, производство самолетов велось теперь конвеерным методом, и коренное изменение конструкции вызвало бы временную остановку производственного процесса, что в условиях напряженных боевых действий и необходимости постоянно восполнять боевые потери являлось недопустимым. В годы первой мировой войны самолеты были значительно проще по конструкции, их производство нередко велось полукустарными методами, и смена модели мало отражалась на общих темпах выпуска боевой авиатехники.

28* Это было сделано потому, что P-39D предназначался, в основном, на экспорт, а Госдепартамент США запрещал тогда вывозить из страны самолеты, снабженные двигателями с турбонаддувом.

Рис.4.7. "Эркобра" в СССР

Рассмотрим процесс модификации самолетов на примере четырех самых массовых истребителей периода второй мировой войны: "Спитфайр", Bf. 109, "Як" и "Ла" ("ЛаГГ"). Каждая из этих машин была построена в количестве более 20 тысяч экземпляров.

Таблица 4.4. Модификации истребителей "Спитфайр", Bf.109, "Як" и "ЛаГГ"("Ла")

"Спитфайр"Мк.I ……….1938 ……"Мерлин-2"…… 1000/1050….. 2640 …..117……. 2.64/2,51….. 8x77

"Спитфайр"Мк.V……….1941……."Мерлин-45"…. 1115/1150….. 2920….. 130……. 2,62/2.54….. 2x20 4x7."

Введено бронирование летчика и агрегатов. Усилены лонжероны крыла. Полотняная обшивка элеронов заменена металлической.

"Спитфайр"Мк.IХ……..1942 ……"Мерлин-66"…. 1410/2170…… 3290….. 146……. 2.41/1,56…. 2x20 4x7 .7

Установлен радиатор охлаждения топливной смеси. Применен 4-лопастный винт. Носовая часть фюзеляжа удлинена на 0,6 м. Увеличен размер руля направления, рули высоты – с металлической обшивкой. Для лучшего обзора увеличена выпуклость фонаря кабины

"Спитфайр"Мк.ХIV……1943……"Гриффон-66"…1540/2450….. 3810….. 169……. 2,47/1,56…. 2x20 4x7.7

Установлен 5-лопастной винт. Увеличена площадь радиаторов. Хвостовое колесо сделано убирающимся. Усилено шасси. Увеличена площадь киля.

"Спитфайр" Мк.21……..1945……."Гриффон-61". 1740/2450….. 4224….. 186……. 2.54/1,72…. 4x20

Усилена конструкция планера. Новое крыло с цельноштампованными лонжеронами. Введены щитки ниш уборки шасси. Изменена форма законцовок крыла. Увеличены размеры элеронов.

Bf.109Е-3…………………… 1939……. DB-601A……….. 1000/1175…… 2610….. 159……. 2,61/2,22…. 2x20 2x7.9

Bf.109F-1…………………… 1941……. DB-601N……….. 1100/1270…… 2750….. 170……. 2,50/2,17…. 1x15 2x13

Улучшена форма капота двигателя. Увеличен размер кока винта. Радиаторы сильнее "утоплены" в крыло. Скруглены законцовки крыла. Ликвидирован подкос горизонтального оперения. Хвостовое колесо сделано полуубираюшимся.

Bf.109G-2…………………… 1942……. DB-605A………. 1380/1800…… 3100…… 191…… 2,25/1,72…. 1x20 2x13

Для большей высотности применена система впрыска закиси азота в двигатель. Усилена конструкция планера и шасси.

Bf.109G-10…………………. 1944……. DB-605D……….. 1380/2000….. 3680…… 229…… 2,67/1,84…. 1x30 2x13

Для кратковременного форсирования мощности применена система впрыска в двигатель водо-метаноловой смеси. Улучшены обводы маслорадиатора. Усилено бронирование.

Bf.109К-4…………………… 1944……. DB-605DCM…. 1435/2000…… 3380…… 210…… 2,36/1.69…. 1x30 2x13

Упрощена конструкция фонаря кабины. Введена дополнительная бронезащита пилота. В конструкции оперения и задней части фюзеляжа металл заменен на дерево. Установлены щитки, закрывающие ниши уборки шасси. Хвостовое колесо – полностью убирающееся.
