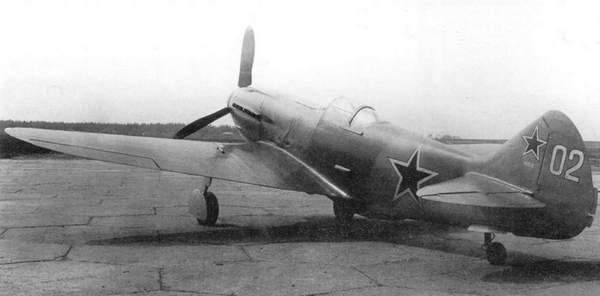

Истребитель ЛаГГ-3

Дальнейшие планы конструкторов тбилисского завода оказались нереализованными. В частности, они планировали внедрить на истребителе мягкие топливные баки. В отличие от жёстких протектированных баков, утечка горючего при их простреле или других повреждениях прекращалась за счёт механических свойств резины, из которой они изготавливались. Протектор, значительно увеличивающий вес, такому баку не нужен. Новые баки оказались более технологичными и удобными в эксплуатации, и применяются в авиации до настоящего времени.

С РЕАКТИВНЫМИ ДВИГАТЕЛЯМИ

Особое место в творчестве ОКБ, возглавлявшимся С. А. Лавочкиным, занимает создание истребителей с комбинированной силовой установкой. Известно, что одним из путей улучшения скоростных и высотных характеристик самолётов в годы войны считалась установка дополнительных жидкостно-реактивных двигателей (ЖРД). Однако агрессивные компоненты топлива и очень небольшая продолжительность работы ЖРД сильно ограничивали применение их на истребителях. Альтернативой могли стать прямоточные воздушно-реактивные двигатели (ПВРД), но имевшиеся их образцы требовали длительной доводки.

В годы войны созданием ПВРД в СССР занимались конструкторские группы во главе с И. А. Меркуловым и М. М. Бондарюком. Первый отрабатывал свой ДМ-4 на истребителе Як-7Б, а ВРД-1 Бондарюка исследовался на летающей лаборатории ЛаГГ-3 с мотором М-105ПФ. Двигатель ВРД-1 имел длину 2,15 м и диаметр диффузора 0,14 м при весе 16 кг.

Лётные исследования ВРД-1 в августе 1942 г. проводил лётчик-испытатель Г. А. Мищенко. Прирост скорости при включении ПВРД получился небольшой, около 15 км/ч. Поскольку задача получения максимальной скорости при включении ПВРД не ставилась, то и требования к аэродинамике узлов его крепления к крылу, «съедавших» 35–40 км/ч, не предъявлялись. Полёты показали, что до установки ПВРД на боевой самолёт необходимо обеспечить устойчивое горение топлива с автоматическим регулированием состава смеси и запуск ПВРД на больших высотах.

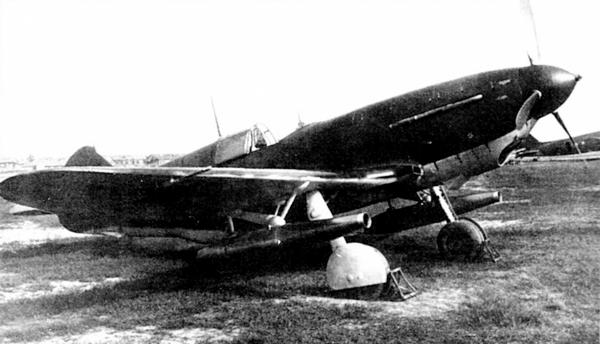

ЛаГГ-3 с дополнительными двигателями ВРД-1, 1942 г.

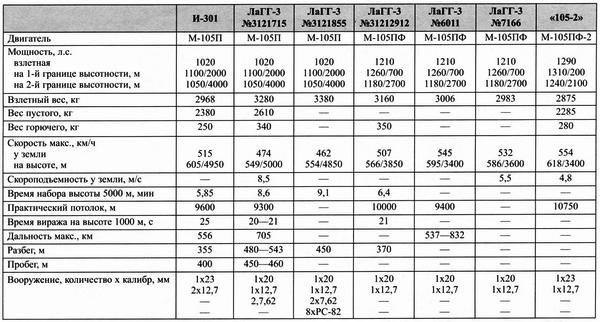

ОСНОВНЫЕ ДАННЫЕ СЕМЕЙСТВА ИСТРЕБИТЕЛЕЙ ЛаГГ-3

Примечание. Геометрические характеристики для всех вариантов ЛаГГ-3 одинаковы: размах крыла — 9,8 м, длина самолёта — 8,82 м, площадь крыла — 17,62 м².

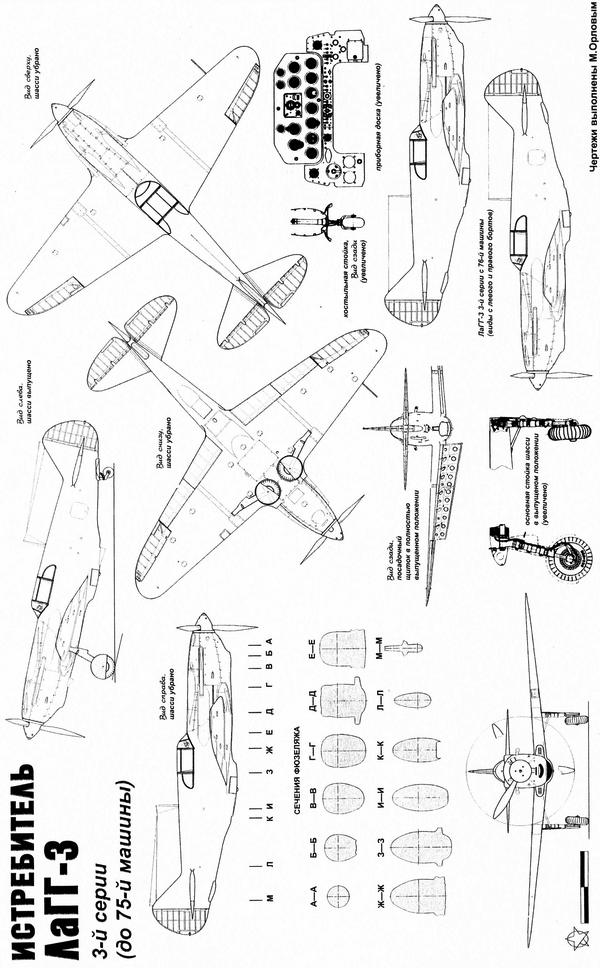

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Основным конструкционным материалом цельнодеревянного самолёта ЛаГГ-3 была сосна, детали из которой соединялись клеем ВИАМ-Б-3.

Крыло, набранное из двояковыпуклых несимметричных профилей NACA-23016 (в корне) и NACA-23010 (в консолях) относительной толщиной 16 и 10 % соответственно, технологически делилось на центроплан и две двухлонжеронные консоли с работающей фанерной обшивкой. Угол поперечного V крыла — 6,5°. К торцевой металлической нервюре центроплана крепились основные опоры шасси. Между лонжеронами центроплана были выклеены из фанеры кессоны для бензобаков, а в передней части находились купола (ниши) для колёс шасси.

К консолям крепились посадочные щитки с углами отклонения 15° на взлёте и до 50° — на посадке, а также элероны типа «Фрайз» с дюралевым каркасом, обшитым перкалем. На левом элероне имелся триммер.

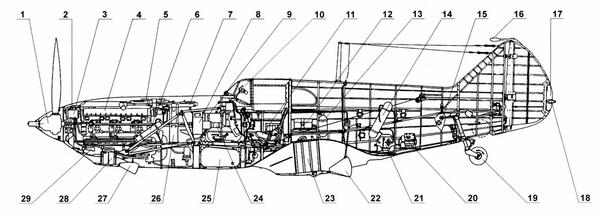

Компоновочная схема истребителя ЛаГГ-3:

1 — винт ВИШ-61П; 2 — расширительный бачок; 3 — резервуар гидросистемы; 4 — мотор М-105ПА; 5 — пулемёт ШКАС; 6 — гидроаккумулятор; 7 — пулемёт БС; 8 — патронный ящик пушки ШВАК; 9 — маслобак; 10 — прицел ПБП-1а; 11 — кресло пилота; 12 — аккумулятор 12А5; 13 — кислородный баллон; 14 — баллон со сжатым воздухом; 15 — гнездо для подъёма хвостовой части самолёта; 16 — весовой балансир руля направления; 17 — триммер руля направления; 18 — хвостовой навигационный огонь (белый); 19 — хвостовое колесо; 20 — радиопередатчик РСИ-4; 21 — фотоаппарат АФА-И (только для варианта разведчика); 22 — совок регулирования потока воздуха; 23 — водяной радиатор; 24 — пушка ШВАК; 25 — бензобак; 26 — патронный ящик пулемёта БС; 27 — совок регулирования потока воздуха; 28 — маслорадиатор; 29 — трубка Вентури.

Фюзеляж собирался из металлической передней фермы и деревянного монокока, выполненного зацело с килем. Каркас монокока состоял из четырёх лонжеронов и набора шпангоутов. Фюзеляж и центроплан образовывали единое целое. Кабину пилота закрывал сдвижной фонарь, стопорящийся в открытом и закрытом положениях. Лётчика прикрывала бронеспинка толщиной 8,6 мм, защищавшая от прямого попадания пуль и осколков зенитных снарядов.

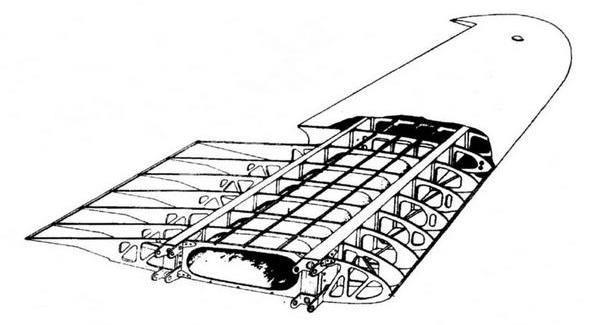

Конструкция консоли крыла.

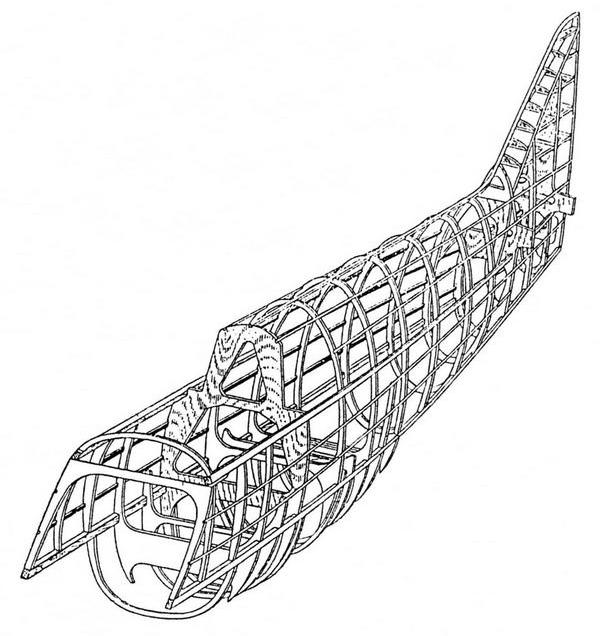

Каркас фюзеляжа.

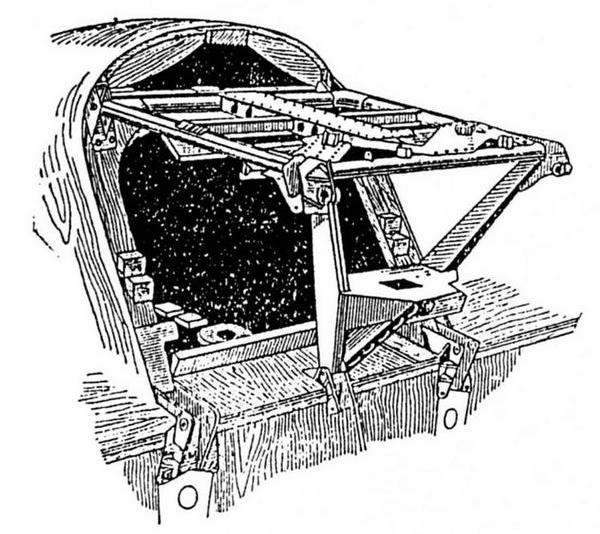

Лафет пулемётов и ферма крепления подкосов моторамы.

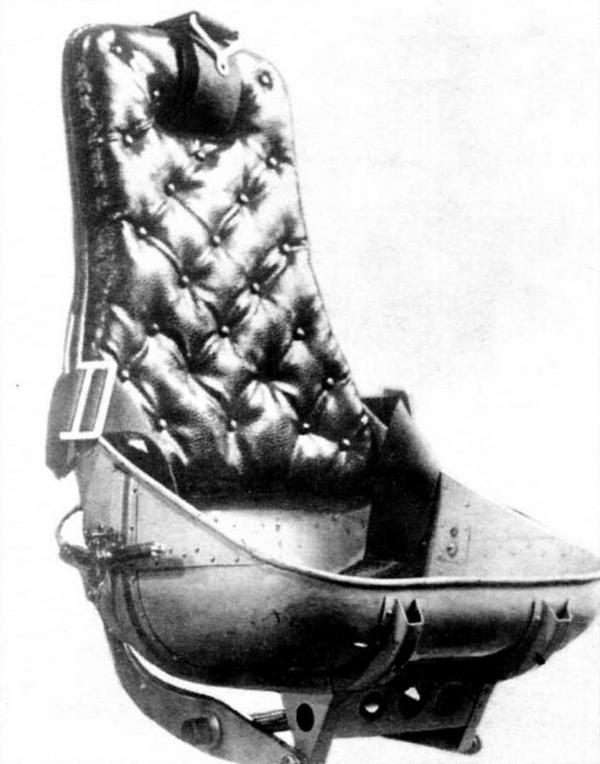

Кресло пилота.

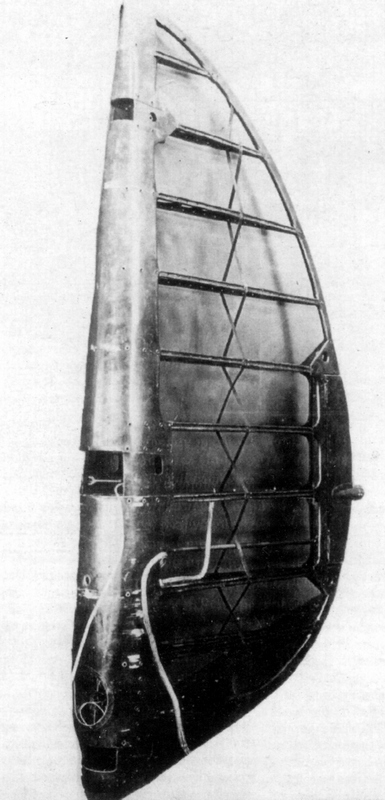

Руль направления.

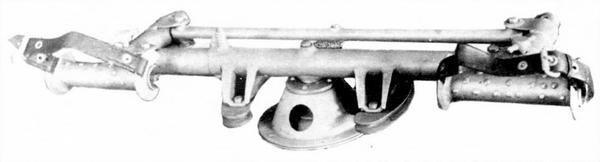

Педали ножного управления.

Горизонтальное оперение — свободнонесущее. Стабилизатор — двухлонжеронный, деревянный, с фанерной работающей обшивкой. Его две половины крепились к хвостовой части фюзеляжа. Руль высоты с триммером имел дюралевый каркас, обшитый полотном, и тоже состоял из двух половин.

Шасси — убирающееся, двухстоечное, с хвостовым колесом. Вскоре после начала войны перешли на упрощённую технологию сборки самолётов с неубирающимся костыльным колесом. Основные колёса сначала устанавливались размером 600 х 180 мм, затем их заменили на большие — 650 х 200 мм.

Двигатель водяного охлаждения М-105П (впоследствии М-105ПА и М-105ПФ) с винтом изменяемого шага ВИШ-61П диаметром 3,0 м. Водяной радиатор монтировался под кабиной пилота и охлаждался воздухом, поступавшим из воздухозаборников, расположенных в передней кромке центроплана и в подфюзеляжном совке. Температура воды в радиаторе регулировалась выходной заслонкой. Масляный радиатор находился под двигателем. Горючее размещалось в центроплане крыла в трёх протектированных баках общим объёмом 352 л, сваренных из алюминиевого сплава АМц. Допускалась подвеска под крылом (на замках бомбодержателей) двух дополнительных баков по 100 л. Начиная с 11-й серии устанавливалось пять баков (два в консолях) общей ёмкостью 468 л.

Управление самолётом — смешанное: элеронами — с помощью жёстких тяг, рулями высоты и поворота — тросовое. Выпуск и уборка щитков-закрылков осуществлялись с помощью гидропривода.

Вооружение машин вплоть до 4-й серии включало пулемёт БС, стрелявший через втулку винта, два ШКАСа и пару синхронных БС; с 4-й по 11-ю серию — пушку ШВАК, один синхронный пулемёт БС и два ШКАСа; с 12-й серии — одну пушку ШВАК и один БС, а также шесть ракетных орудий (пусковых балок) для реактивных снарядов РС-82 и бомбодержатели для пары бомб калибра 50 или 100 кг.

В состав оборудования, кроме стандартного набора пилотажно-навигационных и контролирующих приборов, входили, в частности, радиостанция РСИ-4, посадочная фара и кислородный прибор.

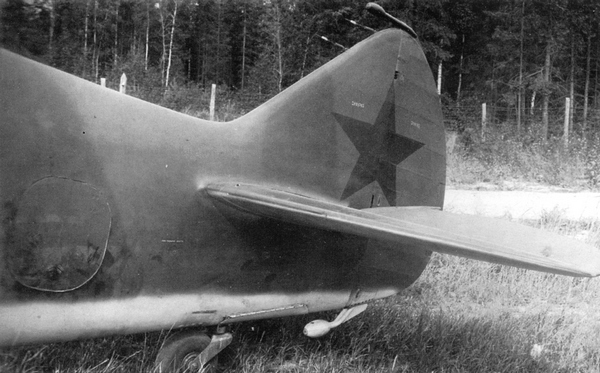

Хвостовое оперение ЛаГГ-3 7-й серии; видны весовые балансиры руля направления сверху и снизу.

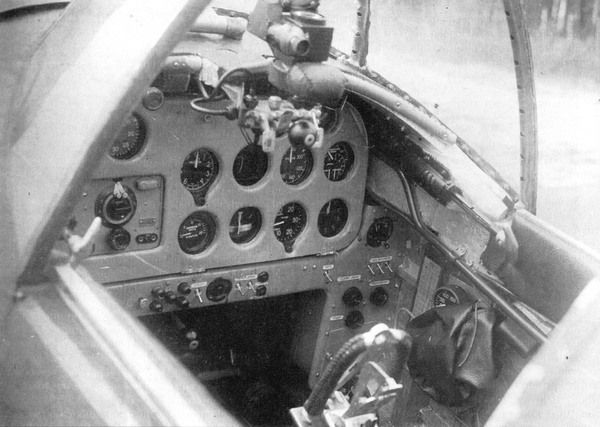

Приборная доска (истребитель 7-й серии).

Левый борт пилотской кабины (7-я серия).
