Программа сбора данных (FICHIER.BAS), которую, конечно же, надо дополнить драйвером используемого АЦП при помощи команды MERGE, исключительно проста.
200 REM — FICHIER —
210 GOSUB 100
220 OPEN "dat.dat" FOR OUTPUT AS #1
230 PRINT "Идут измерения… "
240 FOR G=0 TO 639
250 GOSUB 100
260 PRINT# 1, D
270 FOR T=0 TO 2000: NEXT T
280 NEXT G: CLOSE# 1
290 REM (c) 1997 Patrick GUEULLE
В оригинальной версии эта программа создает файл DAT.DAT, содержащий 640 выборок, которые производятся с частотой дискретизации, определяемой в строке 270 (простая задержка). Конечно, число 2000 используется лишь при
В самых сложных случаях можно, по примеру SECONDE.BAS и MINUTE.BAS, использовать переменную TIME$ для улучшения точности и значительного снижения частоты дискретизации.
Число 640, в свою очередь, соответствует числу точек по горизонтали обычного графического экрана, что позволяет вывести график кривой непосредственно на экран, перед тем как скопировать его на бумагу, если это необходимо.
Графопостроитель
Вывод информации на экран осуществляет программа CGAVISU.BAS или VGAVISU.BAS. Вторая из них применяется, если желательно воспользоваться большим разрешением, соответствующим экранам VGA.
500 REM — CGAVISU —
510 OPEN "dat.dat" FOR INPUT AS #1
520 INPUT#1,Y: Y=199-INT(Y*199/5)
530 PSET(0,Y)
540 FOR X=1 TO 639
550 INPUT#1,Y: Y=199-INT(Y*199/5)
560 LINE — (X, Y)
570 NEXT X
580 CLOSE
590 REM (c) 1997 Patrick GUEULLE
500 REM — VGAVISU —
510 OPEN "dat.dat" FOR INPUT AS #1
520 INPUT#1,Y: Y=349-INT(Y*349/5)
530 PSET(0,Y)
540 FOR X=1 TO 639
550 INPUT#1,Y: Y=349-INT(Y*349/5)
560 LINE — (X, Y)
570 NEXT X
580 CLOSE
590 REM (c) 1997 Patrick GUEULLE

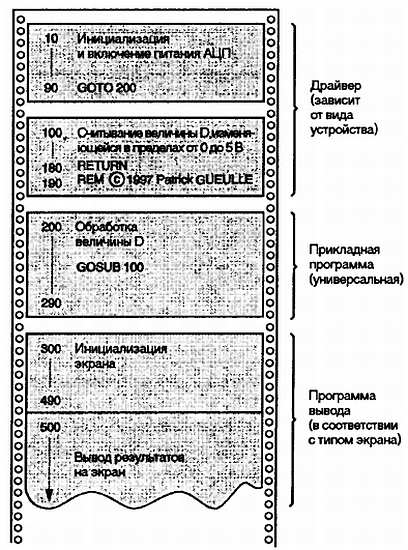

Очевидно, каждую из программ надо объединить с экранным драйвером CGA.BAS или VGA.BAS, соответствующим используемому оборудованию.
300 REM — CGA —
310 SCREEN 2
320 KEY OFF: CLS
330 LINE(0,0)-(0,199)
340 FOR Y=0 TO 199 STEP 20
350 LINE(0,Y)-(639,Y),&HCCCC
360 NEXT Y
370 FOR X=0 TO 639 STEP 32
380 LINE(X,0)-(X,199),&HCCCC
390 NEXT X
400 LINE(639,0)-(639,199)
410 LINE(0,199)-(639,199),&HCCCC
420 REM (c) 1997 Patrick GUEULLE
300 REM VGA
310 SCREEN 9
320 KEY OFF: CLS
330 LINE(0,0)-(0,349)
340 FOR Y=0 TO 349 STEP 35
350 LINE(0,Y)-(639,Y),&HCCCC
360 NEXT Y
370 FOR X=0 TO 639 STEP 32
380 LINE(X,0)-(X,349),&HCCCC
390 NEXT X
400 LINE(639,0)-(639,349)
410 LINE(0,349)-(639,349),&HCCCC
420 REM (c) 1997 Patrick GUEULLE
Это объединение можно сделать следующим образом:
LOAD "CGA" (загрузка драйвера);
затем
MERGE "CGAVISU" (добавление программы вывода на экран).
Полученная программа теперь может быть сохранена под каким-либо именем при помощи обычной команды SAVE.
На рис. 5.11 показан результат вывода на бумагу с использованием буфера обмена Windows, кривой разряда конденсатора емкостью 4,7 мкФ через входное сопротивление АЦП. Эта кривая была получена на экране CGA (320x200 точек).
Рис 5.11. Результат, полученный в режиме CGA
Рис. 5.12 воспроизводит ту же запись, пересчитанную для вывода на экран VGA.
Рис 5.12. Результат, полученный в режиме VGA
Обеспечение точной временной развертки
Для приложений, требующих точной регистрации параметра «время», можно использовать программу
TIME.BAS, записывающую в файл DAT.DAT значение переменной TIMES вместе с измеренной величиной напряжения.
200 REM — TIME —
210 GOSUB 100
220 OPEN "dat.dat" FOR OUTPUT AS #1
230 PRINT "Идут измерения "
240 FOR G=0 ТО 639
250 GOSUB 100
260 PRINT#1,D,TIME$
270 FOR T=0 TO 2000: NEXT T
300 REM (c) 1997 Patrick GUEULLE
Понятно, что для полной обработки такого файла потребуются специальные программы. Можно использовать как большие коммерческие пакеты, статистические или графические, так и простые программы TCGA.BAS и ТVGA.ВAS.
500 REM — TCGA —
510 OPEN "dat.dat" FOR INPUT AS #1
520 INPUT#1,Y: Y=199-INT(Y*199/5)
530 INPUT#1,S$: PSET(0, Y)
540 FOR X=1 TO 639
550 INPUT#1,Y: Y=199-INT(Y*199/5)
560 INPUT#1,T$: LINE-(X,Y)
570 NEXT X: CLOSE #1
580 LOCATE 1,1: PRINT S$
590 LOCATE 1,73: PRINT S$
600 REM (C) 1997 Patrick GUEULLE
500 REM — TVGA —
510 OPEN "dat.dat" FOR INPUT AS #1
520 INPUT#1,Y: Y=349-INT(Y*349/5)
530 INPUT#1,S$: PSET(C,Y)
540 FOR X=1 TO 639
550 INPUT#1,Y: Y=349-INT(Y*349/5)
560 INPUT# 1,T$: LINE-(X, Y)
570 NEXT X: CLOSE#1
580 LOCATE 1,1: PRINT S$
590 LOCATE 1,73: PRINT S$
600 REM (c) 1997 Patrick GUEULLE
Осциллограф
Во многих ситуациях бывает нужно наблюдать формирование кривой в реальном масштабе времени прямо на экране ПК. При этом должна быть предусмотрена возможность распечатки изображения на принтере после вывода на экран или даже в процессе вывода, при включении опции «печать экрана». Такой результат очень просто получить, совместив три программы:
• драйвер АЦП;
• драйвер экрана;
• прикладную программу.
Первые два модуля уже известны, а в качестве третьего может быть использована либо программа CDIRECT.BAS (с экраном CGA), либо VDIRECT.BAS (с экраном VGA).
85 GOSUB 300
200 REM — CDIRECT —
210 GOSUB 100: PSET(0,0)
220 FOR G=1 TO 639
230 GOSUB 100
240 Y=D: GOSUB 500
250 FOR T=0 TO 2000: NEXT T: REM развертка
260 NEXT G
270 END
415 X=0: RETURN
500 Y=199-INT(Y*199/5)
510 LINE-(X, Y)
520 X=X+1
530 RETURN
540 REM (c) 1997 Patrick GUEULLE
85 GOSUB 300
200 REM — VDIRECT —
210 GOSUB 100: PSET(0,0)
220 FOR G=1 TO 639
230 GOSUB 100
240 Y=D: GOSUB 500
250 FOR T=0 TO 2000: NEXT T: REM развертка
260 NEXT G
270 END
415 X=0: RETURN
500 Y=349-INT(Y*349/5)
510 LINE-(X, Y)
520 X=X+1
530 RETURN
540 REM (c) 1997 Patrick GUEULLE
Потребуются следующие команды:
LOAD "MAXIM10" (загрузка драйвера для МАХ 1243);
MERGE "VGA" (добавление драйвера для экрана VGA);
VERGE "VDIRECT" (добавление модуля осциллографа VGA).
На рис. 5.13 приведена полученная таким образом осциллограмма синусоидального сигнала с амплитудой 1 В и частотой 4 Гц на выходе функционального генератора, выполненного на базе широко распространенной микросхемы МАХ 038. В данном случае 10-разрядный АЦП работал с ПК модели 486/133 МГц с экраном VGA.
