RW– Read/Write (считывание/запись). Вход/выход интегральной схемы, обычно запоминающего устройства, которое работает в режиме считывания или записи в зависимости от уровня управляющего логического сигнала. Одна из двух используемых букв имеет сверху черту (обозначающую логическое отрицание), что указывает на реализацию соответствующей функции при низком уровне сигнала.

SIL – Single In Line (однорядное размещение выводов). Размещение выводов в один ряд, как в матрице резисторов.

SMD– Surface Mount Device. Компоненты с поверхностным монтажом (на печатную плату).

VCO – Voltage Controlled Oscillator (генератор, управляемый напряжением, ГУН). Генератор синусоидального или импульсного сигнала, частота которого регулируется путем изменения управляющего напряжения.

VDR – Voltage Dependent Resistor (резистор, сопротивление которого зависит от напряжения). Варистор, обычно используемый для фильтрации сетевых помех. Часто включается перед трансформаторами и «гасит» кратковременные перенапряжения.

VLSI – Very Large Scale Integration (СБИС, сверхбольшая интегральная схема). ИС со степенью интеграции большей, чем в БИС.

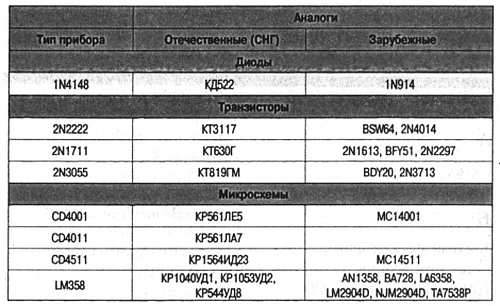

АНАЛОГИ ЗАРУБЕЖНЫХ КОМПОНЕНТОВ

* * *
