При этом можно воспользоваться радиоприемником со шкалой принимаемых частот и индикатором уровня принимаемого сигнала, который пригодится при дальнейшей настройке. Для контроля настройки и качества модуляции на линейный вход радиомикрофона подается звуковой сигнал напряжением 0,2 В и частотой 1 кГц.

Точное значение частоты автогенератора подбирается вращением сердечника конденсатора С14 диэлектрической (пластмассовой) отверткой.

Примечание.

При необходимости дальнейшей настройки следует помнить, что при несоответствии верхней границы диапазона регулировка производится подстроечным конденсатором, а нижней — изменением расстояния между витками катушки колебательного контура.

Контроль настройки при этом ведется при помощи ВЧ вольтметра или индикатора уровня принимаемого сигнала.

При налаживании необходимо, учитывать, что от конденсаторов С13—С15 зависит частота генерации и девиация несущей (чувствительность модулятора по НЧ), С15 влияет на уровень возбуждения генератора. В заключение подстроечным конденсатором С12 необходимо настроить антенный контур L4C12 в резонанс с частотой передатчика и подобрать связь между катушками L3 и L4 по максимальной отдаваемой мощности.

Контроль настройки при этом ведется при помощи ВЧ вольтметра или индикатора уровня принимаемого сигнала.

Совет.

Особое внимание уделите уменьшению гармоник в выходном радиосигнале и не допускать эксплуатации радиомикрофона при значительном их уровне.

Устройство не должно создавать помех на частотах близлежащего диапазона. При F _гeн, лежащей в диапазоне 66–73 МГц, можно проверить уровень третьей гармоники по помехам на 9—11 каналах телевизионного приемника. По этим же телеканалам можно проверить уровень второй гармоники диапазона 100–108 МГц.

Налаживать следует таким образом, чтобы гармоники не создавали каких-либо значительных помех на указанных частотах, помня о том, что они, как и ПАМ, во многом зависят от режима работы автогенератора.

Настройка микрофонного усилителясводится:

— к подбору рабочего режима транзистора VT1 при помощи резисторов R2 и R3, определяющих напряжение смещения на базе VT1;

— установлению коэффициента усиления не менее 50 (при этом может потребоваться изменить сопротивление коллекторной нагрузки резистора R4).

При подаче на базу VT1 напряжения 2 мВ частотой 1 кГц переменное напряжение на коллекторе должно быть не менее 100 мВ. Уровень усиления можно контролировать, подключив на выход В микрофонного усилителя телефонный капсюль типа ТМ-4.

Используя данный передатчик, можно изготовить переговорное устройство с симплексной связью. Симплексной называется такая связь, при которой передача и прием ведутся поочередно: сначала одна радиостанция только передает, а другая только принимает, затем наоборот. Подробности см. нарадиолюбительских схем».

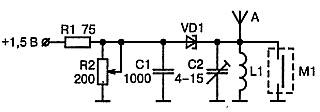

Схема № 23.Рассмотрим передатчик с микрофоном в контуре ВЧ генератора,размещенный наЗначительно упростить конструкцию радиомикрофона можно при использовании малогабаритных конденсаторных микрофонов, включаемых непосредственно в колебательный контур высокочастотного генератора. Возможная схема такого передатчика представлена на рис. 3.26.

Рис. 3.26. Передатчик с микрофоном в контуре ВЧ генератора

Конденсаторный микрофон выполнен в виде развернутого конденсатора с двумя плоскими неподвижными электродами. Параллельно электродам закреплена мембрана (тонкая фольга, металлизированная диэлектрическая пленка и т. п.). Она электрически изолирована от неподвижных электродов.

Выступая элементом контура, конденсаторный микрофон осуществляет частотную модуляцию. В остальном описание схемы и настройка передатчика аналогичны вышеприведенной схеме.

Мощность излучения вышеприведенных устройств, составляет доля единиц мВт. Соответственно, и радиус действия этих устройств составляет единицы — десятки метров.

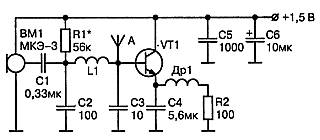

Схема № 24.Принципиальная схема микропередатчика с ЧМ на транзисторе (www.shema.org.ua) показана на рис. 3.27.

Рис. 3.27. Микропередатчик с ЧМ на транзисторе

Модулирующее напряжение, снимаемое с электретного микрофона МКЭ-3 (МКЭ-333, МКЭ-389, М1-А2 «Сосна»), через конденсатор С1 поступает на базу транзистора VT1, на котором выполнен задающий генератор.

Управляющее напряжение приложено к базе транзистора VT1. Поэтому, изменяя напряжение смещения на переходе база-эмиттер, и, соответственно, емкость цепи база-эмиттер, которая является одной из составных частей колебательного контура задающего генератора, осуществляется частотная модуляция передатчика.

Этот контур включает в себя также катушку индуктивности L1, расположенную по высокой частоте между базой транзистора VT1 и массой, и конденсаторами СЗ и С4. Конденсатор С4 включен в цепь обратной связи емкостной трехточки, являясь одним из плеч делителя С6—С4, с которого и снимается напряжение обратной связи.

Емкость конденсатора С4 позволяет регулировать уровень возбуждения. Нужно избежать влияния шунтирующего резистора R2 в цепи эмиттера транзистора VT1 на колебательный контур. Ведь оно может вызвать чрезмерное расширение полосы частот резонансной кривой. Поэтому последовательно с резистором R2 включен дроссель Др1, блокирующий прохождение токов высокой частоты. Индуктивность этого дросселя должна иметь величину около 20 мкГн. Катушка L1 — бескаркасная, диаметром 3 мм намотана проводом ПЭВ 0,35 и содержит 7–8 витков.

Для получения максимально возможной мощности необходимо правильно выбрать генерирующий элемент (транзистор VT1) и установить оптимальный режим работы генератора. Для этого необходимо применять транзисторы, верхняя граничная частота которых должна превышать рабочую частоту генератора не менее чем в 7–8 раз. Этому условию наиболее полно отвечают транзисторы типа n-p-n КТ368, хотя можно использовать и более распространенные транзисторы КТ315 или КТ3102.

Схема № 25.Миниатюрный радиопередатчик с питанием от батареи для электронных часов рассмотрен наСхема радиопередатчика приведена на рис. 3.28.
