Антенна представляет собой кусок провода длиной четверть волны и включена в выходной контур через емкостный делитель С10, С11.

Схема № 3.Теперь рассмотрим телефонный ретранслятор с параллельным подключением к линии.

Примечание.

Схема, приведенная на рис. 7.12,обходит эту проблему за счет использования узла автоматики, выполненного на транзисторах VT1, VT2.

Схема, приведенная на рис. 7.12, обходит эту проблему за счет использования узла автоматики, выполненного на транзисторах VT1, VT2.

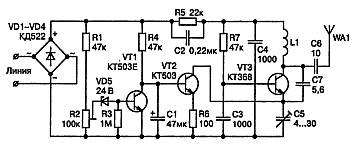

Рис. 7.12. Схема телефонного ретранслятора с параллельным подключением к линии

При положенной телефонной трубке устройство не активно и потребляет ток менее 0,5 мА (зависит от величин резисторов Rl, R2 и стабилитрона VD5). При уменьшении напряжения; в линии вследствие поднятия трубки, автоматика включает высокочастотный передатчик, выполненный на транзисторе VT3.

В этом случае устройство, даже потребляя заметный ток (более 3 мА), не нарушает работы линии. Ведь ток в линии при поднятой трубке имеет величину около 40 мА.

Чтобы не подбирать полярность подключения устройства, входное напряжение выпрямляется мостовым выпрямителем на диодах VD1—VD4. Через делитель R1, R2 и последовательно включенный стабилитрон VD5 постоянное напряжение линии поступает на транзисторный ключ VT1.

Подстроечным резистором R2 можно настраивать порог включения передатчика при различном напряжении линии.

При данном типе стабилитрона с напряжением стабилизации 24 В устройство можно настроить для работы с линией напряжением 40–60 В.

Примечание.

Для расширения диапазона настроек (в сторону более низкого напряжения) можно взять стабилитрон с более низким напряжением стабилизации (например, на 9 В или 12 В).

Ключ VT2 непосредственно включает высокочастотный передатчик VT3. Цепочка R4, С1 формирует задержку более секунды на включения устройства для предотвращения включения передатчика при звонковом напряжении (переменное напряжение амплитудой 100–200 В 25 Гц).

Высокочастотный передатчик выполнен по схеме с общей базой и включается замыканием его эмиттера на землю через ключ VT2. Мощность передатчика зависит от величины резистора R5 (ограничение тока), а также от величины R7 (смещение).

Совет.

Величины этих резисторов не следует делать слишком малыми (с целью увеличения мощности), это может привести к уменьшению громкости звука в трубке.

Частотная модуляция передатчика происходит изменением его напряжения питания звуковым напряжением линии через конденсатор С2.

При достаточной громкости звука в линии или качественном приемнике этот конденсатор можно исключить.

Транзистор VT1 желательно взять достаточно высоковольтным (с напряжением Uкэ не менее 60 В), VT3 — высокочастотный с рабочей частотой не менее 300 МГц, VT2 — любой n-р-n.

Бескаркасная катушка L1 содержит 3 витка медного провода диаметром 0,7 мм и наматывается на оправке диаметром 12 мм.

Схема № 4.Рассмотрим далее схему телефонного ретранслятора с ЧМ на одном транзистореи возможностью использования телефонной линии в качестве антенны.

Этот ретранслятор работает в диапазоне 65—108 МГц и обеспечивает дальность передачи до 200 м ( рис. 7.13, а). В качестве антенны использован отрезок провода длиной 90 см.

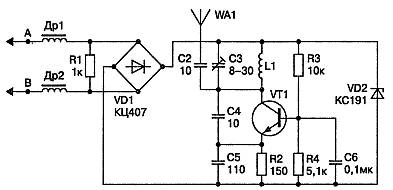

Рис. 7.13. Телефонный ретранслятор с ЧМ на одном транзисторе и использованием линии в качестве антенны:

а— принципиальная схема ретранслятора с частотной модуляцией

Частота задающего генератора на транзисторе VT1 типа КТ315 определяется параметрами контура L1, СЗ. Дроссели Др1 и Др2 разделяют ВЧ и НЧ составляющие сигнала.

Примечание.

В качестве антенны можно использовать и саму телефонную линию.

В этом случае конденсатор С2 нужно исключить, а устройство подключить к телефонной линии, как показано на рис. 7.13,б.

Катушка L1 намотана на корпусе конденсатора СЗ и содержит 4 витка провода ПЭВ 0,5 мм. Дроссели любые, индуктивностью 50—100 мкГн.

б— схема включения пинии связи в качестве антенны

Схема № 4. Телефонный УКВ ЧМ-ретранслятор с дополнительным усилителемможет быть построен на МОП-транзисторе. На рис, 7.14 представлена схема такого устройства. Для увеличения чувствительности в схему введен усилитель НЧ на транзисторе Т1. Резистор R1 — регулятор громкости.

При чувствительности УКВ радиоприемника 10 мкВ дальность действия ретранслятора — около 200 м. Подключение данных УКВ ЧМ-ретрансляторов производится в разрыв телефонной линии, она же используется в качестве антенны.

Катушка L2 — бескаркасная, имеет внутренний диаметр 6 мм, намотана проводом ПЭВ 0,8 мм, желательно посеребренным, содержит 3+1 витка. Дроссели L1—L3 применены готовые, индуктивностью 60—100 мкГн.

Настройка.Изменением величины резистора R2 следует установить напряжение на коллекторе транзистора Т1 равным половине напряжения питания. Увеличение сопротивления в коллекторе транзистора Т1 ведет к увеличению коэффициента усиления каскада. Однако, не рекомендуется уменьшать коллекторный ток менее 0,5 мА, т. е. устанавливать R3 более 10–15 кОм,

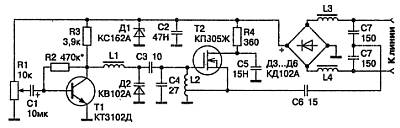

Рис. 7.14. Схема телефонного ретранслятора на МОП-транзисторе с дополнительным усилителем

При отсутствии генерации нужно подстроить (подобрать, начиная, например, с 500 Ом) резистор R4, не превышая допустимого предела максимального тока транзистора Т2, равного 15 мА.

Совет

Оптимальный ток стока должен составлять 12–14 мА. При этом токе обеспечивается максимальная мощность излучения; дальность передачи, стабильность частоты и минимальное влияние антенны.
