Как установить и настроить спутниковую антенну самостоятельно
Шрифт:

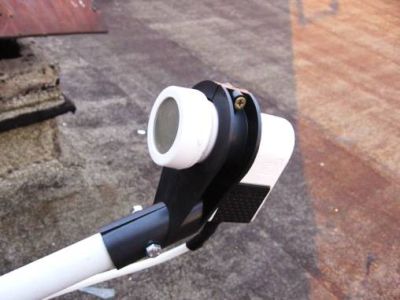

Вторая антенна. Которую я собираюсь настроить на Eutelsat W4 36E (НТВ+). Тут проще — конвертор один. Причем поскольку он круговой поляризации — не очень важно, как он будет развернут внутри держателя. Лучше всего — кабелем вниз, чтобы на нем не скапливались осадки:

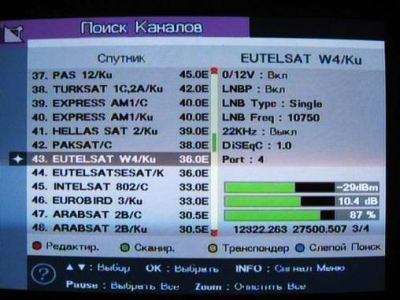

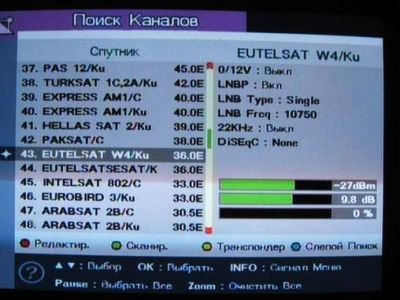

Соответственно нужно настроить антенну в горизонтальной и вертикальной плоскостях. Все выключаю, перекручиваю кабель на этот конвертор. Настройки согласно купленному конвертору такие:
Настраиваю

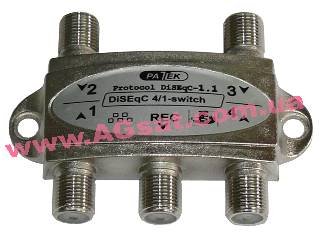

Вот и все. Можно все выключать. Теперь нужно сделать коммутацию сигнала через дисек. Выглядит он примерно так:
У моего дисека есть 1 выход на ресивер, обозначаемый REC и 4 входа для конверторов, именуемые 1,2,3,4. Конверторы подключаю так:
1-Sirius
2-Hotbird
3-Amos
4-Eutelsat

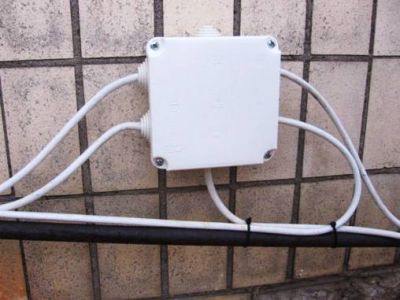

С подключением все просто — к каждому конвертору подключается отрезок кабеля, подключаемый к соответствующему входу дисека. Если устанавливаетя одна антенна с 1-м конвертором, то и дисек не нужен. Если одна антенна на 2 конвертора и у дисека будут свободны 2 порта-ничего страшного. Дисек устанавливается недалеко от антенн и желательно, заключается в водонепроницаемую коробку (я покупал в магазине электротоваров), для того, чтобы на него не попадали осадки:
В днище коробки для дисека желательны отверствия для вентиляции. Острые углы изгибов кабеля не допускаются! F-коннекторы на конверторах закрываются или входящими с комплект колпачками или термоусадочной трубкой:

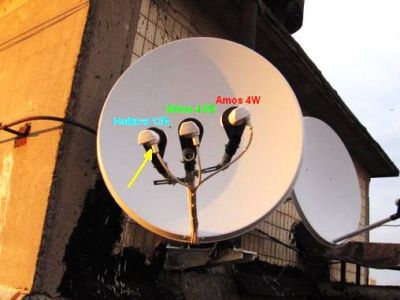

Кстати, на вышеприведенном фото видны расстояния между конверторами и углами их наклона. Справа-антенна, направленная на Eutelsat W4.

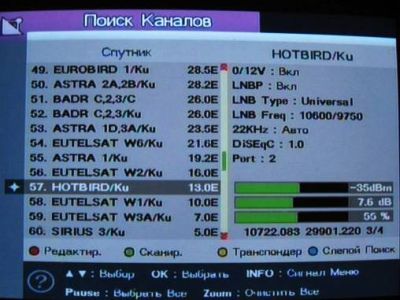

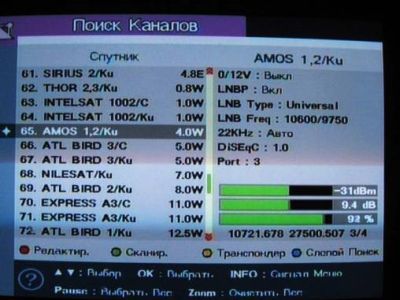

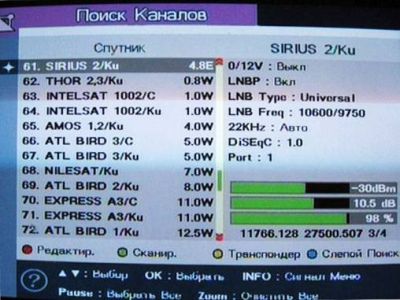

Настраиваю в меню ресивера протокол дисека (в моем случае 1.0) и распределение конверторов согласно входам (портам) дисека:
На картинках видно, каким входам (портам) дисека какие назначены конверторы (на какой спутник). 0/12V: Вкл. только для LanComBox'а. Если у вас его нет, то и включать 12В не нужно. Сохраняю изменения, проверяю, все ли входы дисека работают (т. е. на всех ли настроеных спутниках есть сигнал).
У кого-то может возникнуть вопрос-а почему сразу не подключить все конверторы к дисеку, все входы прописать и настраивать антенны? Ответ простой — при реально неработающем дисеке вы убьете ОЧЕНЬ много времени и нервов, пытаясь настроить сигнал, который нельзя будет найти по определению. Кроме всего
прочего, без дисека вы быстрее определите, рабочий ли конвертер вы купили.Кабеля притягиваю стяжками, чтобы ничего не болталось. Остается не в натяжку прикрепить кабель к тросику, тросик спустить вниз и натянуть. Развести в квартире кабель, подключить ресивер, телевизор и смотреть спутниковое ТВ:)

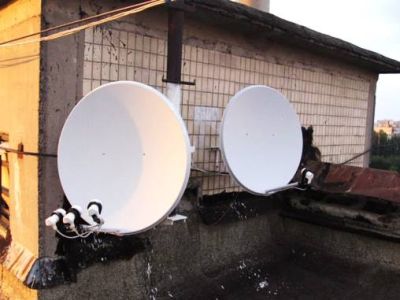

Вот в итоге, что у меня получилось на крыше:
*- Если к антенне после установки ее на кронштейн не будет доступа:

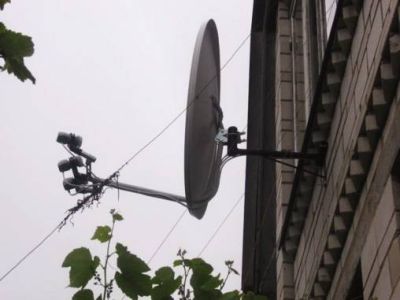

когда конвертор на антенне один-тут все ясно, ничего сложного-он закрепляется жестко на антенне, антенна вывешивается за окно (или еще куда-то) на кронштейн, и настраивается в вертикальной и горизонтальной плоскостях все из того же окна (вернитесь к предупреждению в начале инструкции!!!). Что же делать, если необходимо настроить еще 1 дополнительный конвертор (или больше) на мультифиде? На даче я поступил так: привинтил кронштейн к старой высокой тумбе, надел на него собранную антенну, поставил все эту конструкцию перед широко распахнутым окном и так и настраивал. Кстати, курьезный момент-с первым же включением, с приблизительными наклонами антенны, без дополнительной настройки, я получил уровень качества на Сириусе больше 70 %! Глазам не поверил:)) Словом — в таком виде настроил все 3 конвертора, тщательно все позажимал, перевесил кронштейн за окно и повесил на него антенну с уже настроенными конверторами. Осталось только настроить ее в плоскостях.
Немаловажный момент при высотной установке спутниковых антенн: кроме техники безопасности и страховки себя в первую очередь, при вывешивании антенны на кронштейн или мачту всегда страхуйте и антенну. Просто представьте себе, что может вытворить с головой случайного прохожего или с кузовом дорогущей BMW спланировавшая с высоты антенна:)
Еще кое-что-устанавливаемые на крыше антенны многие советуют заземлять, однако некоторые установщики — ярые противники этого. Я же склоняюсь к выводу, что заземление антенны все же не помешает.
Ну и напоследок:
Список наиболее популярных каналов по найденной мной на сегодня информации с троицы Hotbird, Sirius, Amos (будьте готовы к тому, что периодически может происходить некоторая ротация и кодирование каналов):
Каналы Украины (спутник Sirius)
Интер+,
Enter — Музыкальный,
Enter — Фильм,
Тет-а-тет*,
5-й канал,
Рада,
Глас,
Star TV Ukr,
UBC,
OCK,
Тиса 1
Каналы Украины (спутник Amos)
1+1,
1+1международный*,
1+1-кино,
Тонис,
Киев,
M1,
М1-международный*,
О-ТВ,
MTV Ukraine,
K-1,
K-2,
КТМ,
7 канал,
24-новости,
Мегаспорт*,
СТБ,
Music Box UA
Каналы России (спутник Hot Bird)
ОРТ международное,
РТР-Планета,
Euro News на русском языке,
CNL Christian Satellite — первый Христианский канал на русском языке,
Российский музыкальный канал
Русскоязычные каналы (спутник Sirius)
1 Балтийский музыкальный канал,
ТВ-Центр,
TV5-Латвийский канал,
Романтика-1*,
Романтика-2*,
Travel (путешествия)*,
Универмаг
Русскоязычные каналы (Hot Bird)
РТР-Планета,
РТР-Спорт,
ОРТ-международное,
Российский музыкальный канал,
РБК ТВ,
R1,
ТБН Россия,
Ajara TV — канал телевидения Аджарии, новости и новейшие фильмы на русском языке,
