Направление выдавливания устанавливается очень просто (листинг 6.3).

Листинг 6.3. Задание направления выдавливания

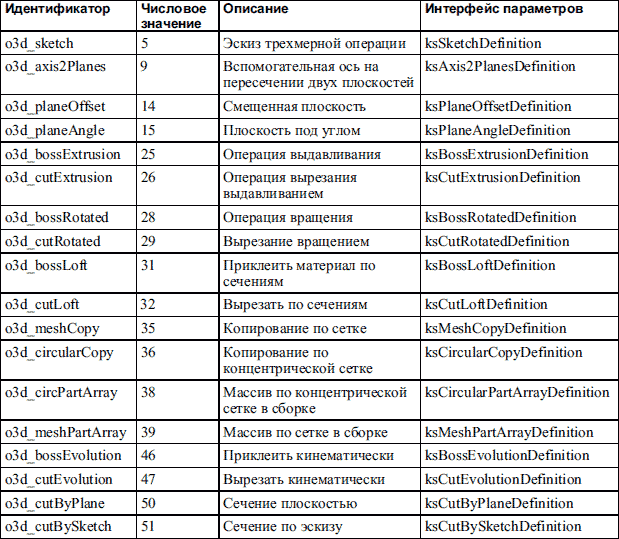

iBossExtrusion := ksEntity(iPart.NewEntity(o3d_bossExtrusion));

if (iBossExtrusion <> nil) then

begin

iBossDef := ksBossExtrusionDefinition(iBossExtrusion.GetDefinition);

if (iBossDef <> nil) then

begin

// задаем направление выдавливания

iBossDef.directionType := dtNormal;

end;

end;

2. Способ выдавливания (рис. 6.17).

Рис. 6.17. Выбор способа выдавливания

Для этого типа

настроек в API системы также предусмотрены константы:

• etBlіnd (на расстояние) – проводит выдавливание на величину, заданную в поле Расстояние 1 (или Расстояние 2, если задано направление dtReverse или dtBoth);

• etThroughAll (через все) – при наличии другой геометрии (других формообразующих операций) выдавливание происходит через все тело детали; значение величины выдавливания игнорируется;

• etUpToVertexTo, etUpToVertexFrom (до вершины) – система переходит в режим ожидания указания пользователем вершины, до которой будет осуществлено выдавливание. Введенное значение величины выдавливания игнорируется. В программе эту вершину следует задать явно еще на этапе разработки проекта;

• etUpToSurfaceTo, etUpToSurfaceFrom (до поверхности) – аналогично режиму построения до вершины, в данном режиме система ожидает выбора пользователем трехмерной поверхности. Значение величины выдавливания также игнорируется. Как и для вершины, плоскость в программе следует указывать явно;

• etUpToNearSurface (к ближайшей поверхности) – выдавливание проводится к ближайшей поверхности, которую система автоматически определяет в направлении выдавливания.

3. Расстояние выдавливания – вводится пользователем в соответствующем текстовом поле (полях).

4. Угол наклона операции выдавливания. На панели свойств задается направление наклона (внутрь или наружу), а также сам угол наклона.

Параметры операции, описанные в пп. 2–4, устанавливаются с помощью единого метода интерфейса ksBossExtrusіonDefіnіtіon::SetSideParam (листинг 6.4).

Листинг 6.4. Задание способа, величины выдавливания, а также угла наклона

iBossExtrusion := ksEntity(iPart.NewEntity(o3d_bossExtrusion));

if (iBossExtrusion <> nil) then

begin

iBossDef := ksBossExtrusionDefinition(iBossExtrusion.GetDefinition);

if (iBossDef <> nil) then

begin

iBossDef.directionType := dtNormal;

// Если первый параметр имеет значение true,

// это значит, что все следующие параметры

// задаются для направления выдавливания dtNormal.

// Если установить значение параметра равным false,

// значит все следующие параметры

// определяются для обратного направления.

// Второй параметр задает способ выдавливания (etBlind);

// третий параметр – величина выдавливания (25 мм);

// четвертый параметр false – уклон вглубь (true – наружу)

// последний параметр – величина уклона в градусах

iBossDef.SetSideParam(true, etBlind, 25, false, 10);

end;

end;

5. На вкладке Тонкая стенка пользователь может управлять параметрами толщины и способа формирования тонкой стенки или установить режим выдавливания сплошного тела (рис. 6.18).

Рис. 6.18. Выбор режима построения тонкой стенки

В программе это задается следующим образом (листинг 6.5). В примере выполняется операция выдавливания без тонкой стенки.

Листинг 6.5. Задание параметров тонкой стенки

iBossExtrusion := ksEntity(iPart.NewEntity(o3d_bossExtrusion));

if (iBossExtrusion <> nil) then

begin

iBossDef := ksBossExtrusionDefinition(iBossExtrusion.GetDefinition);

if (iBossDef <> nil) then

begin

iBossDef.directionType := dtNormal;

iBossDef.SetSideParam(true, etBlind, 25, false, 10);

// первый параметр false указывает на то,

// надо ли строить тонкую стенку

// второй параметр задает направление выдавливания

// третий и четвертый параметры определяют толщину стенки

// в прямом и обратном направлениях соответственно

iBossDef.SetThinParam(false, dtNormal, 0, 0);

//

устанавливаем эскиз операции

iBossDef.SetSketch(iSketch);

end;

end;

В этом фрагменте кода также был задан эскиз операции с помощью метода ksBossExtrusіonDefіnіtіon::SetSketch. Мы приняли, что сам эскиз, как и упоминалось ранее, был создан до начала выполнения операции выдавливания.

На вкладке Свойства можно также настроить цвет и оптические свойства создаваемого элемента. При программном построении элемента для этого сначала необходимо инициализировать еще один дополнительный интерфейс – ksColorParam. С помощью его свойств можно управлять визуальными характеристиками трехмерного элемента. Внесенные в функцию построения изменения показаны в листинге 6.6.

Листинг 6.6. Установка визуальных свойств

iBossExtrusion := ksEntity(iPart.NewEntity(o3d_bossExtrusion));

if (iBossExtrusion <> nil) then

begin

// присваиваем имя трехмерной операции,

// которое будет отображено в дереве построения

iBossExtrusion.name := “Программная операция выдавливания”;

// получаем указатель на интерфейс параметров цвета

// и оптических свойств

color := ksColorParam(iBossExtrusion.ColorParam);

// с помощью макроса RGB задаем цвет – красный

color.color := RGB(255, 0, 0);

// задаем уровень зеркальности (в долях единицы)

color.specularity := 0.8;

// и блеск

color.shininess := 1;

iBossDef := ksBossExtrusionDefinition(iBossExtrusion.GetDefinition);

if (iBossDef <> nil) then

begin

iBossDef.directionType := dtNormal;

iBossDef.SetSideParam(true, etBlind, 25, false, 10);

iBossDef.SetThinParam(false, dtNormal, 0, 0);

iBossDef.SetSketch(iSketch);

end;

end;

Теперь все свойства настроены нужным образом, и можно создавать саму трехмерную операцию выдавливания. В КОМПАС для этого необходимо нажать кнопку Создать объект, в программе – вызвать метод Create объекта интерфейса ksEntity. Окончательный вид функции приведен в листинге 6.7.

Листинг 6.7. Операция выдавливания

iBossExtrusion := ksEntity(iPart.NewEntity(o3d_bossExtrusion));

if (iBossExtrusion <> nil) then

begin

iBossExtrusion.name := “Программная операция выдавливания”;

color := ksColorParam(iBossExtrusion.ColorParam);

color.color := RGB(255, 0, 0);

color.specularity := 0.8;

color.shininess := 1;

iBossDef := ksBossExtrusionDefinition(iBossExtrusion.GetDefinition);

if (iBossDef <> nil) then

begin

iBossDef.directionType := dtNormal;

iBossDef.SetSideParam(true, etBlind, 25, false, 10);

iBossDef.SetThinParam(false, dtNormal, 0, 0);

iBossDef.SetSketch(iSketch);

iBossExtrusion.Create; // создаем операцию

end;

end;

Результат проделанной работы, как «вручную», так и с помощью подключаемого модуля, показан на рис. 6.19. Изображенный трехмерный элемент, как вы только что сами убедились, вполне может быть создан без какого-либо вмешательства пользователя, с помощью API КОМПАС.

Рис. 6.19. Трехмерный элемент, созданный программно

Очевидно, что точно таким же образом вы можете автоматизировать выполнение любой последовательности любых трехмерных формообразующих операций, построение вспомогательной геометрии, формирование массивов и пр., что в результате даст вам готовую трехмерную модель изделия.

Первая библиотека к КОМПАС-3D

Приведенный выше пример, демонстрирующий общий принцип программного выполнения трехмерных операций из внешнего приложения (плагина), вряд ли объяснил, как все-таки создать прикладную библиотеку для КОМПАС-3D. В этом разделе подробно рассмотрим разработку простейшей библиотеки, выводящей в среде КОМПАС сообщение «Привет из КОМПАСа!». Структура всех приложений для КОМПАС практически не отличается, поэтому такую библиотеку можно будет в дальнейшем использовать как заготовку для других более сложных утилит.
