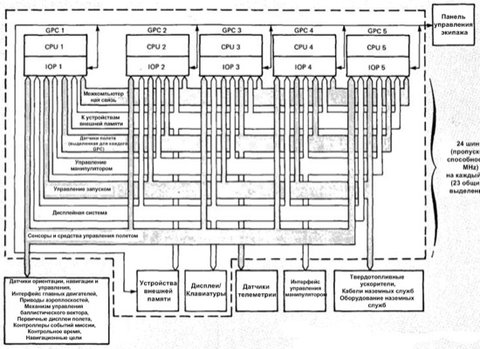

Каждый из пяти GPC был интегрирован с процессором ввода/вывода (Input/Output Processor - IOP). К каждому из пяти IOP, разделяющих память со "своим" GPC, подключено целых 24 шины! Все подсистемы корабля с помощью мультиплексоров могут одновременно работать с нужными им шинами. Так, пять шин используются для взаимодействия пяти GPC, через четыре шины работают дисплеи системы DEU, к двум шинам подключены два устройства внешней памяти на магнитной ленте (MMU). Остальные шины используются системой телеметрии и авионики корабля.

В IOP каждой 18-битовой шиной управляет отдельный (!) микрокомпьютер, именуемый Bus Controller Element (BCE). Кроме того, в IOP работает мощный процессор ввода/вывода, курирующий все двадцать четыре BCE. Частота тактирования каждой шины всего один мегагерц, но так как шины работают параллельно и независимо друг от друга, передача данных осуществляется практически в реальном времени.

Каждый из блоков GPC может работать с шиной в двух режимах: "командовать" и "слушать". Командовать каким-либо компонентом полетной программы может только один из GPC. Остальные же только слушают его действия. Таким образом, каждый из пяти GPC командует пятой частью дел на челноке и слушает оставшиеся четыре пятых. То есть, любой из них "в курсе" всех дел, выполняемых остальными вычислительными собратьями.

Как же происходит то самое избыточное голосование, "вычисляющее" неисправный компьютер? GPC, слушая командующие ЭВМ, дублировано выполняют их микропрограммы. Выполнение каждой из них компьютеры завершают формированием трехбитного кода, однозначно определяющего вид процедуры (например, "010 - вывод выполнен без ошибки"). Если все компьютеры из избыточного набора генерируют один и тот же код, значит всё в норме, если же один или даже два из них врут, три оставшиеся с правильным кодом могут понять, кто из пятерки сбоит.

Такая схема проверки создает сильносвязанную группу GPC. Чтобы убедиться, что вся группа трудится слаженно, используется 64-битная структура под названием "sumword". Она отправляется в шину каждым GPC каждые 6,25 секунды и содержит биты последних вызовов к ключевым системам корабля. Сравнивая чужие "sumword" со своим, каждый GPC раз в 6,25 секунды убеждается, что его избыточные братья работоспособны. Или нет.

Space Shuttle DPS. Что еще?

Связанные через систему шин между собой и с исполнительными элементами компьютеры GPC составляют основу DPS.

Но короля делает свита. В ней состоят устройства внешней памяти и дисплейно-клавиатурная система. Устройства внешней памяти (Mass Memory Unit - MMU) представляют собой два накопителя на магнитной ленте производства компании Odetics, хранящие все программы миссии. Всего каждый из них может хранить по восемь миллионов 16-разрядных слов, что в три раза больше чем объем всех микропрограмм миссии.

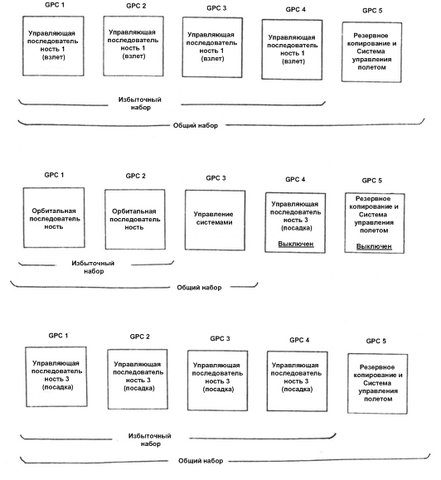

При запуске и посадке четыре GPC из пяти загружают из MMU одинаковые программы, именуемые "Управляющая последовательность" (Operational Sequence - OPS). На орбите полетную OPS загружают всего два избыточных GPC. И в любом случае один из компьютеров загружает полную программу миссии, используемую как быстрый бэкап.

Отображение работы всех GPC и их управление производится в помощью модуля дисплейной электроники (Display Electronic Unit - DEU) производства компании Norden. Всего используются четыре электронно-лучевых дисплея диагональю семь дюймов, отображающих 51 строку по 26 символов в каждой. Три из них располагаются в кабине пилотов, а четвертый - на корме, для специалиста по программе полета.

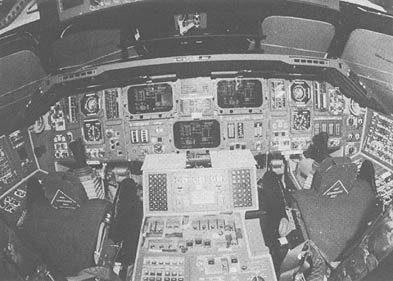

Система DEU в кабине пилотов шаттла

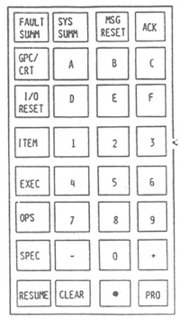

Вводить команды в ПЗУ можно с помощью специализированных клавиатур марки Ebonex. Всего их три: две у пилотов и одна на корме.

Конечно, за время существования STS, компьютерная система DPS неоднократно совершенствовалась. Так, в 1984 году компьютеры IBM AP-101 были модернизированы и стали обрабатывать более миллиона операций в секунду. Память на магнитных сердечниках сменилась флэш-модулями. Появились, усиливающие автономность, аккумуляторы. Компактность и вес системы также были оптимизированы.

Миссии системы STS завершены. Оставшиеся в живых космические челноки достойно заняли почетные места в музее. Сотни успешных полетов доказали надежность как самих кораблей, так и их уникальной компьютерной системы.

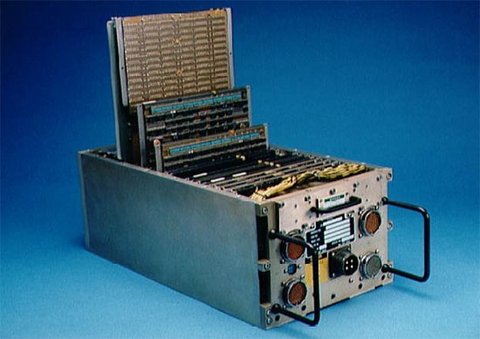

Обновленный в 1984 году IBM AP-101

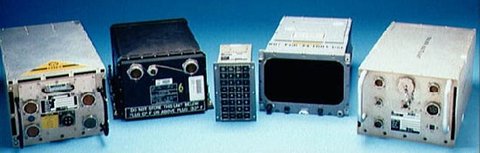

Все компоненты обновленной DPS

И сбой и последующее восстановление двух из пяти GPC "Атлантиса" на орбите скорее подтверждают чем опровергают высочайшую степень отказоустройчивости уникальной во всех отношениях системы Space Shuttle Data Processing System.
