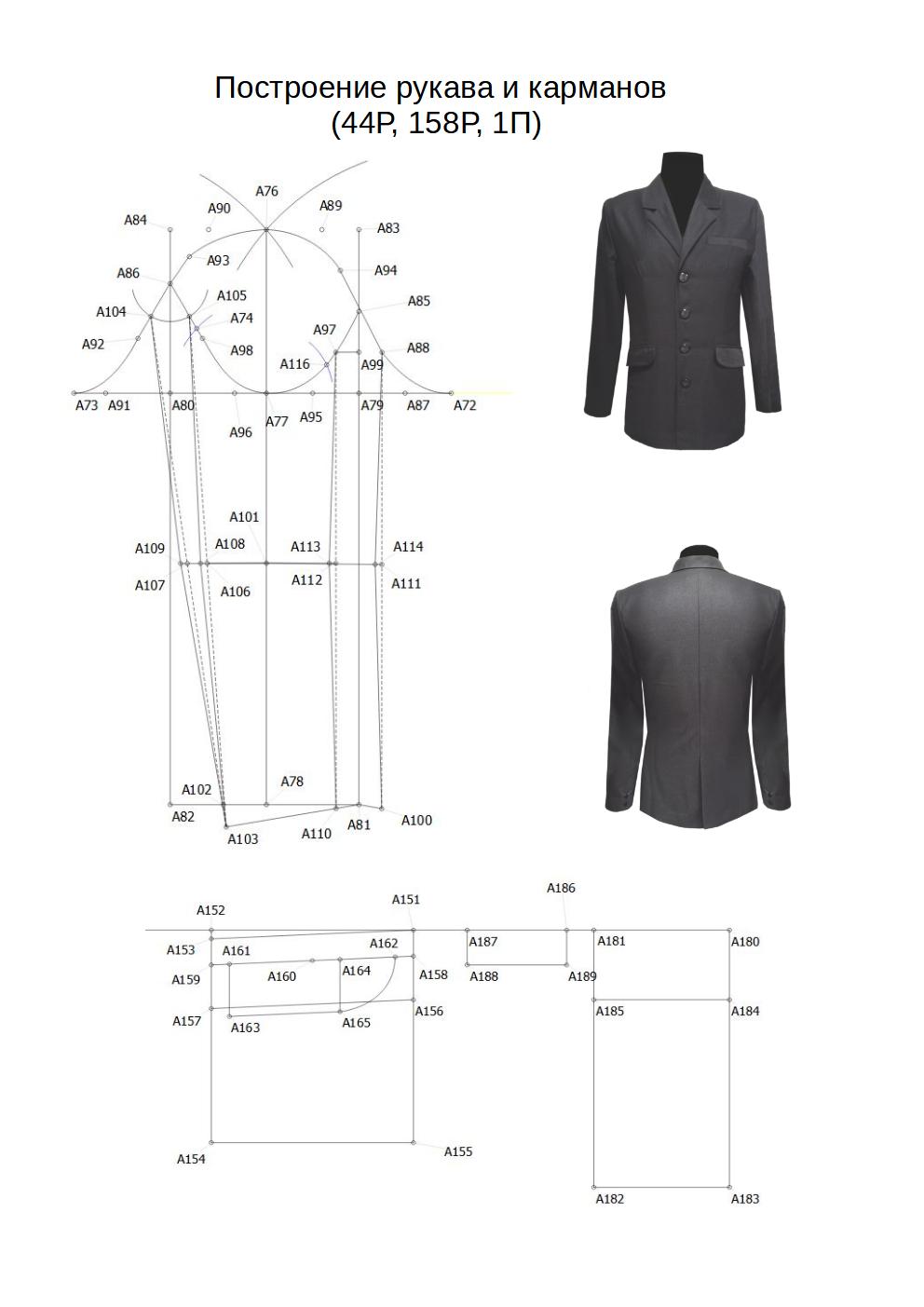

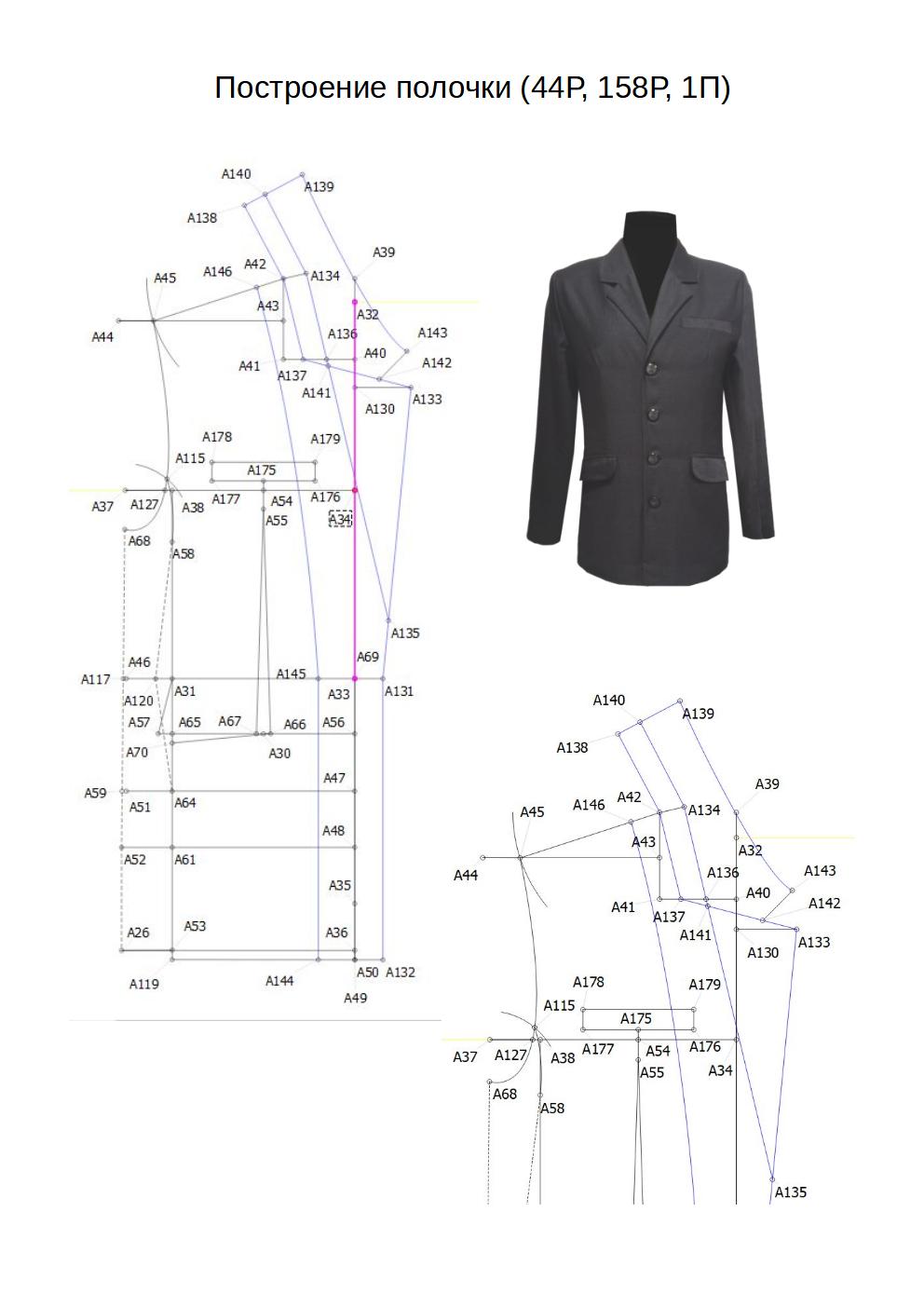

Конструирование моделирование мужского пиджака 44 размера

Окис*0,45+4см=24,5*0,45+4=15,16см

А181-А182=А180-А183=29,5см

Окис*0,5*2+5=24,5*0,5*2+5=29,5см

глубина подкладки кармана (цельная)

А181-А185=А180-А184=8см высота подзора

Построение пиджака 44Р 158Р 2П

Мерки для построения (44 размер, 158 рост, 2 полнота)

Обхват шеи Ош=37,4см

Обхват груди 3 Огр3=88см

Обхват талии От=76см

Обхват бедер 1 Об1=89,8см

Высота бедер 1 Вб1=12,24см

Обхват бедер 2 Об2=92,4см

Высота бедер 2 Вб2=18,36см

Высота сиденья Всид=24,47см

Обхват плеча Опл=28,3см

Обхват запястья Озап=17см

Обхват кисти Окис=24,5см

Длина спины до линии талии 1 Дтс1=39,3см

Длина спины до линии талии 2 Дтс2=42,3см

Высота плеча косая Впк=43,3см

Длина талии полочки Дтп=41,3см

Ширина спины Шс=36,4/2=18,2см

Ширина груди Шг=34,2/2=17,1см

Ширина проймы Ог3/2-(Шс+Шг)=44-17,1-18,1=8,8см

Ширина проймы полочки ШПп=4,4см

Ширина проймы спинки ШПс=4,4см

Ширина плеча Шп=14,6см

Длина руки Др=60,6см

Длина локтя Дл=35,14см

Дополнительные данные для построения

При построении в программе для мультиразмерных мерок удобно использовать не прибавки, а коэффициенты. Прибавка 12см для 44 размера пиджака (полуприлегающий силуэт), а для 60 размера данная прибавка будет мала.

Огр3*1,14=88*1,14=100,32см 100,32-88=12,32см (прибавка свободы облегания)

ПДтс=1см (прибавка к длине талии по спинке)

КОш=1,03 (коэффициент к обхвату шеи)

КОгр=1,14 (коэффициент к обхвату груди)

КОт=1,15 (коэффициент к обхвату талии)

КОб1=1,14 (коэффициент к обхвату бедер 1)

КОб2=1,14 (коэффициент к обхвату бедер 2)

Ожив=0,5 (прибавка к обхвату животу

1 полнота=0см,

2 полнота= 0,5см,

3 полнота=1см,

4 полнота=1,5см)

Осп=1см (отклонение спины по линии талии)

КОпл=1,43 (коэффициент к обхвату плеча)

КОзап=1,69 (коэффициент к обхвату запястья)

ПОкат=1см (посадка по окату рукава)

ППройма=4,25см (углубление проймы)

ПЗастежка=3см ( ширина застежки)

ПСтойка=2,5см (высота стойки воротника)

ПЛацкон=25см (точка перегиба лацкона)

ПВорот=7см (ширина воротника)

ПШлица=5см (ширина шлицы)

ППодзор=8см (ширина подзора)

Пклапан=6см (ширина клапана)

УДи=5см (увеличиваем длину изделия)

УПодкл=0,75см (увелицение подкладки по среднему шву спинки)

УГолПол=1см (углубление горловины полочки)

ПЛист=2см (высота листочки)

Предварительные расчеты

ОшК=Ош*КОш=37,4*1,03=38,52см

ОгК=Огр*КОгр=88*1,14=100,32см

ОгК=50,16см (100%)

Спинка шире полочки

(Шс+ШПс)*КОгр=(18,1+4,4)*1,14=25,64см

Ксп=100%*25,64/50,16=51,13%

(Шгр+ШПп)*КОгр=(17,1+4,4)*1,14=24,51см

Кгр=100%*24,51/50,16=48,87%

ОтК=От*КОт=76*1,15=87,4см

Ширина по талии без вытачек при построении

От/2*КОт=76/2*1,15=43,7см (100%)

ШтСп (ширина талии по спинке)=(ОтК-Ожив*2)/2*Ксп=

(87,4-1)/2*51,13%=22,09см

ШтГр (ширина талии по полочке)=(ОтК-Ожив*2)/2*Кгр=

(87,4-1)/2*48,87%=21,11см

Ширина бедер по линии бедер 1

ОбК1=Об1*КОб1=89,8*1,14=102,37см

ШбСп1 (ширина бедер 1 по спинке)=(Об1К-Ожив*2)/2*Ксп=

(102,37-1)/2*51,13%=25,92см

ШбГр1 (ширина бедер 1 по полочке)=(Об1К-Ожив*2)/2*Кгр=

(102,37-1)/2*48,87%=24,77см

Ширина бедер по линии бедер 2

ОбК2=Об2*КОб2=92,4*1,14=105,34см

ШбСп2 (ширина бедер 2 по спинке)=(Об2К-Ожив*2)/2*Ксп=

(105,34-1)/2*51,13%=26,67см

ШбГр2 (ширина бедер 2 по полочке)=(Об2К-Ожив*2)/2*Кгр=

(105,34-1)/2*48,87%=25,5см

ОплК=Опл*КОпл=28,3*1,43=40,47см (обхват плеча с прибавкой)

ОзапК=Опл*КОпл=17*1,69=28,73см (обхват запястья с прибавкой)

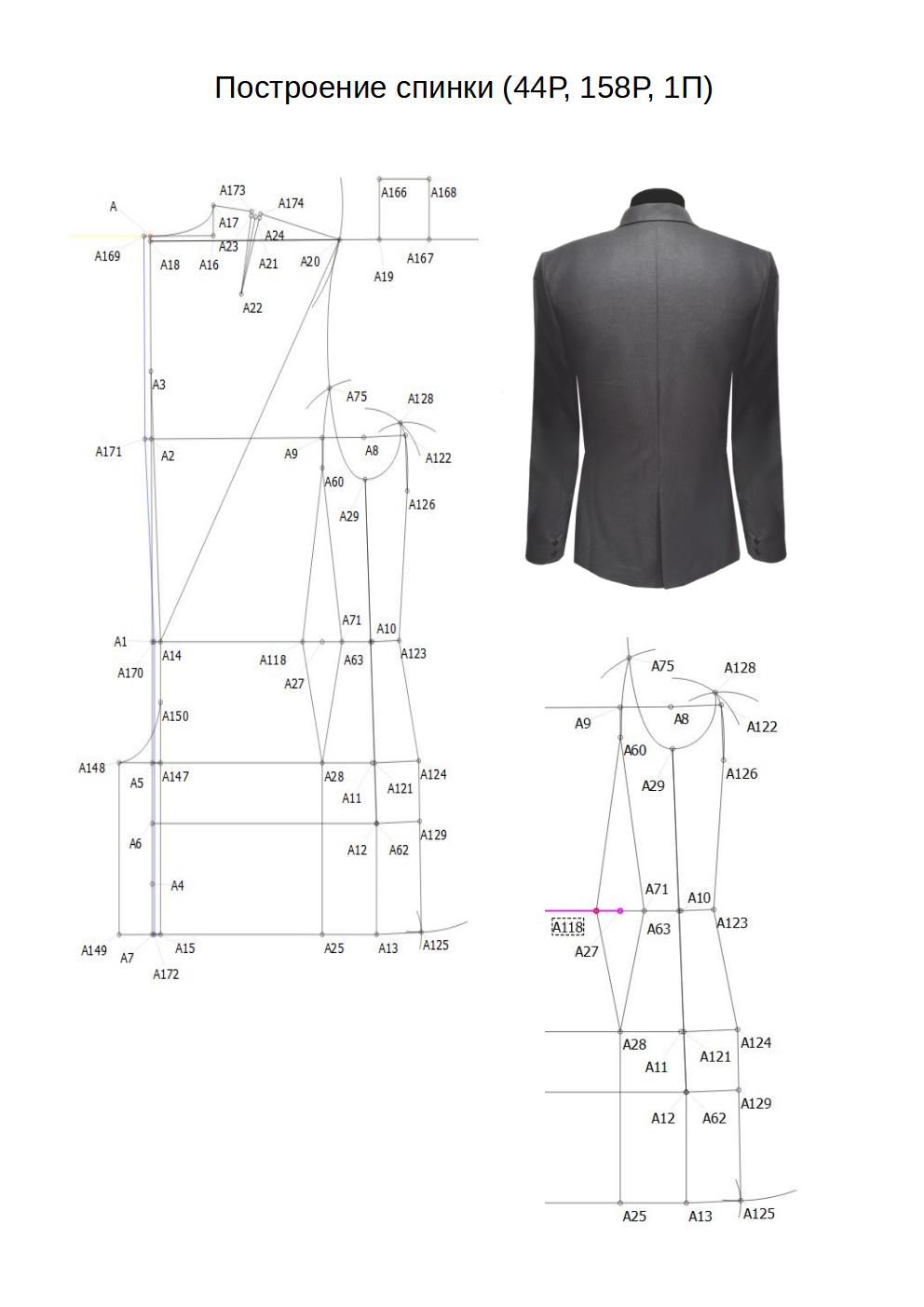

Построение спинки

А-А1=Дтс1+ПДтс=39,3+1=40,3см

А-А2 точка вдоль линии А-А1/2=40,3/2=20,15см

А-А3 точка вдоль линии А-А1/3=40,3/3=13,43см

А1-А4 Всид=24,47см

А1-А5 точка вдоль линии А1-А4 Вб1=12,24см

А1-А6 точка вдоль линии А1-А4 Вб2=18,36см

А4-А7 УДи=5см

А2-А8 перпендикуляр к линии А-А1

А2-А8=(Шс+ШПс)*КОгр=25,65см

А8-А9 точка вдоль линии А2-А8

А8-А9= ШПс*КОгр=5,01см

А1-А10 перпендикуляр к линии А-А1

А1-А10=ШбСп1+Осп=25,92+1=26,92см

А5-А11 перпендикуляр к линии А1-А7

А5-А11=ШбСп1+Осп=25,92+1=26,92см

А6-А12 перпендикуляр к линии А1-А7

А6-А12=ШбСп2+Осп=26,67+1=27,67см

А7-А13 перпендикуляр к линии А1-А7

А7-А13=ШбСп2+Осп=26,67+1=27,67см

А1-А14=А7-А15=Осп=1см

Соединить А3-А14, А14-А15

Соединить А8-А12-А13, точки пересечения А63, А121, А62

Точки А10, А11 отклонены от прямой А8-А12-А13

А8-А29=ППройма=4,25см

А-А16 перпендикуляр к линии А-А1

А-А16=ОшК*0,2=38,52*0,2=7,7см

А16-А17= Дтс2-Дтс1=42,3-39,3=3см

А14-А20 дуга Впк+ПДтс+(высота подплечика 1-1,5см)

=43,3+1+1,15=45,45см

А17-А20=Шп+ВытПл=14,6+(1-1,5см)=15,6см дуга

А17-А21=(А17-А20)/3=5,19см

А23-А21=А21-А24=ВытПл/2

А23-А173=0,5-0,75см

А24-А174=0,5-0,75см

А-А17 кривая (горловина)

А17-А173-А22-А174-А20 соединить (плечо)

А20-А18 перпендикуляр к линии А-А1

А20-А29 кривая=25,72см (пройма)

А9-А25 перпендикуляр к А15-А13
