Конструкции, или почему не ломаются вещи

Хотя в такого рода вычислениях не содержится ничего принципиально неправильного, в действительности высота всех построенных когда-либо башен и близко не доходила до теоретически предельной. Так, самое высокое из существующих сегодня зданий, Нью-йоркский центр международной торговли, лишь на 400 м возвышается над землей, да и это для нас не самый удачный пример, поскольку, подобно всем небоскребам, оно построено из стали. Пирамида Хеопса и шпили самых высоких кафедральных соборов достигают немногим более 150 м, и лишь некоторые из огромного множества каменных строений достигают хотя бы половины этой высоты, подавляющее же большинство зданий намного ниже.

Поэтому обычно напряжения сжатия, возникающие в каменной кладке под действием ее собственного веса, весьма малы. Как правило, они редко превышают 0,01 прочности камня на сжатие и на практике не накладывают ограничений на высоту зданий или на их прочность. Тем не менее известно, что, начиная с библейской Силоамской башни, которая, не будучи особенно высокой, упала и убила 18 человек, они все же время от времени неожиданно рушатся (несмотря на уверенность архитекторов и строителей в их прочности). Такое происходило во все времена, а иногда происходит и сегодня. И под тяжестью каменной кладки (а она немалая) нередко гибнут люди.

Но если стены рушатся не под давлением сжимающих напряжений, так под действием чего? Ответить на этот вопрос помогают детские игры. Все мы в детстве строили башни из кубиков, довольно неустойчивым образом поставленных друг на друга. Достигнув некоторой высоты, такое сооружение неизменно разваливалось. Даже дети понимают, хотя и не могут выразить этого в научных терминах, что виной тому отнюдь не сжимающие напряжения. Эти напряжения на деле ничтожно малы, а башня опрокидывается потому, что ее стены не строго вертикальны. Другими словами, речь здесь должна идти не о недостатке прочности, а о недостатке устойчивости. Хотя разница между этими двумя понятиями очевидна маленьким детям, она не всегда ясна строителям и архитекторам и тем более историкам искусства, которые пишут о кафедральных соборах и подобных им сооружениях.

Линии давлений и устойчивость стен

Внушает трепет и благоговенье Весь облик этой каменной громады. Уходят в небо древние колонны, Главами мраморными подпирая Изогнутый дугою тяжкий свод. Недвижно все, покоем дышит камень И, ужасая, привлекает взор. Утренний мост Уильям Конгрив

Во времена королевы Анны культурная жизнь Англии не могла быть особенно разрозненной и можно быть почти уверенным в том, что Конгрив (1670-1729) имел беседы и делил застолье с Ванбруфом, автором многочисленных пьес и создателем Бленхеймского дворца, а также с самим Кристофером Реном. Для этих людей в общих чертах было совершенно ясно, что устойчивость зданий определяет не столько прочность камня и скрепляющего "раствора", сколько распределение их веса.

Однако одно дело понимать это и совсем другое - конкретно представлять себе все в деталях и уметь определить заранее, будет ли здание безопасным или нет. Чтобы достичь научного понимания того, как ведет себя каменная кладка, ее необходимо рассматривать как упругий материал, то есть следует учесть то обстоятельство, что материал камня деформируется под действием нагрузки и что он подчиняется закону Гука. Полезно также, хотя это и не абсолютно необходимо, использовать понятия напряжения и деформации.

На первый взгляд все же, конечно, кажется невероятным, что твердый кирпич и камень могут деформироваться в сколько-нибудь заметной степени под действием нагрузки, создаваемой зданием. И в самом деле, еще столетие после Гука к этой мысли не могли привыкнуть даже строители, архитекторы и инженеры. Они упорно игнорировали закон Гука и считали каменную кладку абсолютно жесткой. В результате их расчеты оказывались неверными и здания иногда рушились.

Однако в действительности модуль Юнга для кирпича и камня не очень велик (в этом можно убедиться, посмотрев на изогнутые колонны собора в Солсбери на рис. 4), а потому упругие перемещения каменной кладки отнюдь не так малы, как можно было бы предполагать. Даже стены обычного небольшого дома сжаты в вертикальном направлении своим собственным весом примерно на миллиметр. В больших зданиях эти перемещения, естественно, значительно больше. А когда вам кажется, что дом сотрясается под порывами сильного ветра, это не так далеко от истины. Верхушка небоскреба Эмпайр стэйт билдинг раскачивается при сильном ветре более чем на 0,5 м [57] .

57

Из записей, относящихся к XII веку, которые хранятся в монастыре Сен-Дени во Франции: "…своевольный ветер такой силы обрушился па вышеупомянутые арки, что, ничем не поддерживаемые и не имеющие опор, жалко сотрясаясь и раскачиваясь, они каждую минуту грозили превратиться в руины".

Современный расчет каменной кладки основан на простом законе Гука, а также на следующих четырех допущениях, которые оказываются справедливыми на практике:

1) сжимающие напряжения столь малы, что материал не может разрушаться за счет сжатия (мы уже обсуждали этот вопрос);

2) благодаря использованию строительного раствора или цемента соединения выполнены достаточно тщательно, так что силы сжатия действуют по всей площади соединения, а не в нескольких выступающих точках;

3) трение в соединениях столь велико, что не может произойти разрушения конструкции вследствие взаимного проскальзывания кирпичей или камней (на самом деле никаких проскальзываний до разрушения конструкции не происходит);

4) соединения не обладают сколько-нибудь заметной прочностью на растяжение; даже если случайным образом раствор обладает некоторой прочностью на разрыв, на нее нельзя полагаться и ею следует пренебречь.

Таким образом, назначение строительного раствора состоит не в том, чтобы "склеивать" кирпичи или камни, а в том, чтобы сжимающие нагрузки передавались через соединение более равномерно.

Насколько мне известно. Юнг был первым, кто стал учитывать упругие деформации каменной кладки. Он рассмотрел, что происходит в прямоугольном блоке каменной кладки, скажем в участке стены, когда он подвергается действию вертикальной сжимающей нагрузки Р. Мы приведем его рассуждения в упрощенной форме, переведя их для этого на язык напряжений и деформаций, которого во времена Юнга, конечно, не существовало.

До тех пор пока нагрузка P действует вертикально вниз в плоскости симметрии, то есть посредине стены, кладка будет сжата равномерно и, согласно Гуку, соответствующее распределение сжимающих напряжений по толщине стены также будет равномерным (рис. 58).

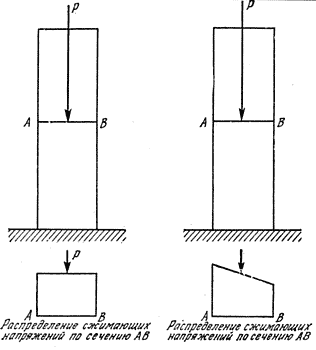

Рис. 58. Нагрузка P действует в плоскости симметрии стены.

Рис. 59. Нагрузка P действует в пределах "средней трети" стены.

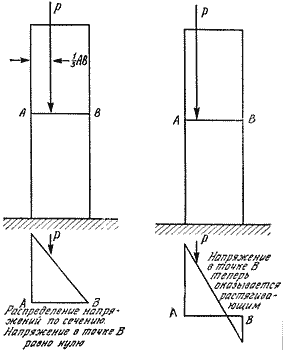

Рис. 60. Нагрузка P действует на краю "средней трети" соединения AB.

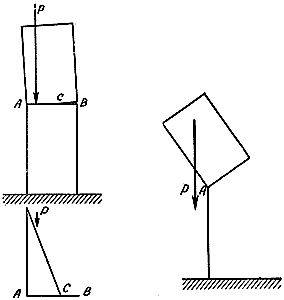

Рис. 61. Нагрузка P действует вне "средней трети" соединения AB.

Предположим теперь, что вертикальная нагрузка P немного сместилась в сторону и действует не точно в плоскости симметрии стены. В этом случае сжимающее напряжение не будет постоянным вдоль ее сечения: для того чтобы в точности уравновесить действующую нагрузку, оно должно быть с одной стороны больше, чем с другой. Юнг показал, что если материал подчиняется закону Гука, то напряжения по толщине стены будут изменяться линейно и распределение напряжений будет выглядеть так, как показано на рис. 59.

Пока что соединению, которое мы видим на рис. 59, ничто не угрожает: по всему сечению АВ действуют только сжимающие напряжения. Однако если приложение нагрузки сместится еще дальше от середины стены - на границу так называемой "средней трети" стены, то возникнет ситуация, изображенная на рис. 60, в которой распределение напряжений имеет треугольную форму и сжимающее напряжение на одном из краев соединения обращается в нуль.
