Патрульные корабли МЧ ПВ КГБ СССР и МЧ ФПС РФ пр. П1124 и пр. 1124П
Основные тактико-технические элементы
Водоизмещение, т:
— стандартное 830
— полное. 990
Главные размерения, м:
— длина наибольшая (по ВЛ). 71,1 (66,0)
— ширина корпуса наибольшая (по ВЛ) 10,3 (9,5)
— осадка средняя, м. 3,3
Экипаж, чел. (в т. ч. офицеров) 79 (9)
Главная энергетическая установка:
— тип дизель-газотурбинная, с совместной работой
форсажных и маршевых двигателей
— количество х тип ГТД (мощность, л. с.) 1 х М-8М (18 000)
— количество х тип ДД
(суммарная мощность, л. с.). 2 х М-507А1 (20 ООО)
— количество гребных валов х тип движителей 3
— количество х тип (мощность источников тока ЭЭС, кВт) 1 х ДГ
500 + 1 х ДГ — 300 и 1 х ДГ — 200
Скорость хода, уз:
— полная (под ГТД) 35
— экономическая (под ДД) 14
Дальность плавания ходом 14 уз, мили 2700
Вооружение:
Зенитный ракетный комплекс:
— тип комплекса «Оса-М» 10*
— количество ПУ х направляющих (тип ІІУ) 1 х 2 (ЗИФ-122)
— боезапас 20 ЗУР 9М-33
— СУО 4К 33
Артиллерийские комплексы:
— количество АУ х стволов (тип АУ) 2x2 или
1x2 і— 57/80 (АК-725)
— СУАО «Барс»
Противолодочное:
— количество РБУ х стволов (тип РВУ). 2 х 12 — 213-мм
(РБУ-6000 «Смерч»)
— боезапас. 96 РГБ-60
— количество кормовых бомбосбрасывателей 2
— боезапас 12 ГБ ББ-1
Торпедное:
— количество ТА х труб (тип ТА). 2 x 2 — 533-мм
(палубные поворотные)
— боезапас 4 торпеды 53-65К и СЭТ-65
Радиоэлектронное:
— КСУС «Дракон»
— PJIC управления огнем 57-мм АУ MP-103
— PJTC обнаружения надводных и воздушных целей «Рубка»
— станция РТР «Бизань-4Б»
— навигационная PJIC «Дон»
— ГАС с подкильной антенной. «Аргунь»
— ГАС с опускаемой антенной. «Шелонь-Т»
10*На пр. П1124.

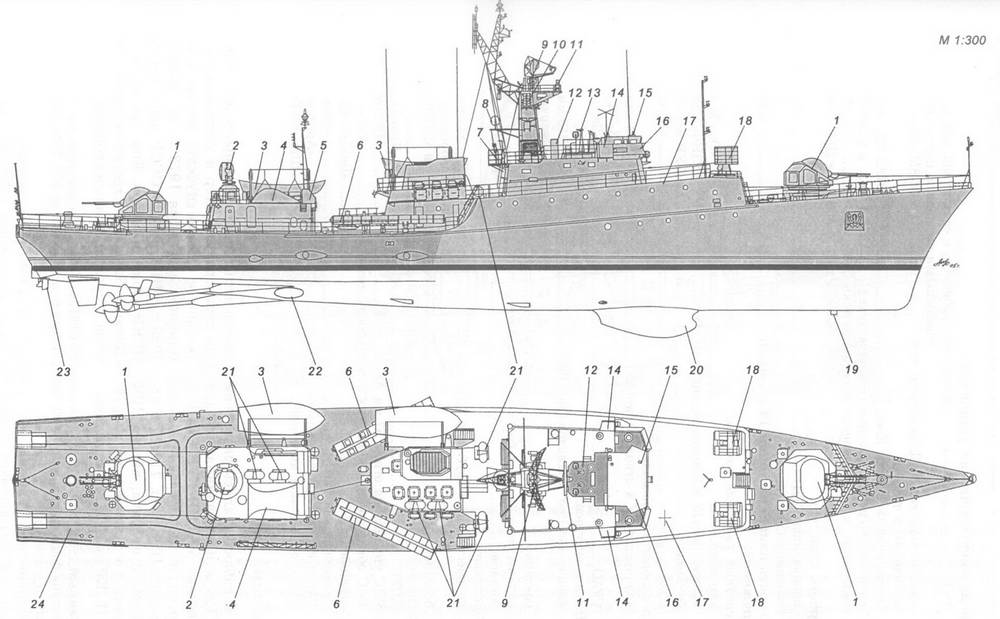

Схема наружного вида ПСКР пр. 1124П:
1 — 57-мм АУ АК-725; 2 — АП РЛС СУАО «Барс»; 3 — досмотровый барказ; 4 — обтекатель тросоукладчика ПОУ ГАС «Шелонь»; 5 — кормовой мостик; 6 — 533-мм ТА ДТА-53-1124; 7 — визирная колонка СУАО «Барс»; 8 — АП радиопеленгатора; 9 — АП РЛС «Рубка»; 10 — АП станции РТР «Бизань-4Б»; 11 — АП РЛС «Дон-2»; 12 — сигнальный мостик; 13 — 45-мм прожектор; 14 — ходовой мостик; 15 — оптический перископический визир ходовой рубки; 16 — ходовая рубка; 17 — фундамент под 45-мм салютную пушку; 18 — РБУ-6000; 19 — датчик («ножка») гидродинамического лага ЛГТ-1; 20 — обтекатель антенны ГАС «Аргунь»; 21 — спасательный плотик ПСН-6; 22 — шахта антенны ГАС «Шелонь»; 23 — подруливающая колонка «Поворот-159»; 24 — минные рельсы 11*.
11*ПСКР пр. 1124П может принимать на борт до 18 мин заграждения или 12 глубинных бомб ББ-1.
Данные корабли являлись развитием МПК пр. 1124 и предназначались для службы в составе МЧ ПВ КГБ СССР и классифицировались как пограничные сторожевые корабли. ПСКР пр. 1124П, в отличие от базового проекта, вместо ЗРК «Оса-М» имели на вооружении вторую 57-мм АУ, а ПСКР пр. П1124 — практичес
ки полностью повторяли прототип, но несли досмотровый катер и устройство, позволявшее быстро спускать его на воду. В период с декабря 1973 г. по декабрь 1985 г. МЧ ПВ КГБ СССР передали 17 ПСКР обоих проектов. Еще три корабля (Бравый, Верный и Строгий) не достроили из-за отсутствия финансирования.
Бравый (зав. № 82) Владивостокский ССЗ: 5.1988 г. Не достроен из-за отсутствия финансирования. 10.05.1992 г. корабль исключили из МЧ ПВ и разобрали на стапеле.
Верный (зав. № 83) Владивостокский ССЗ: 7.1988 г. Не достроен из-за отсутствия финансирования. 10.05.1992 г. корабль исключили из МЧ ПВ и разобрали на стапеле.

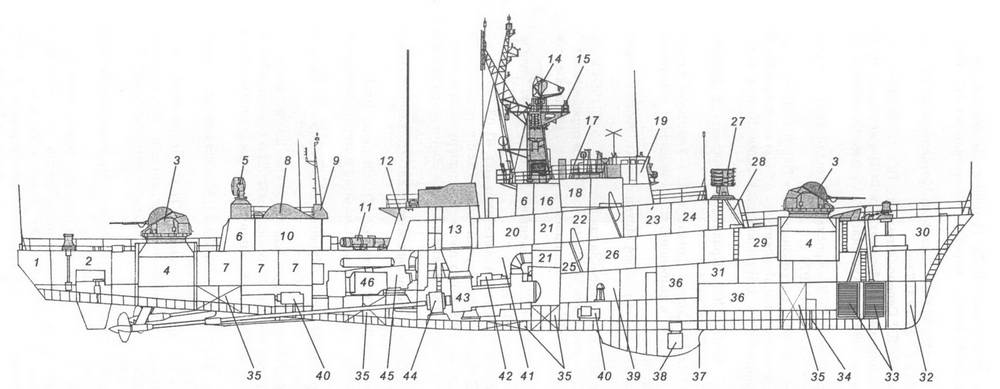

Продольный разрез ПСКР пр. 1124П:
1 — дегазационный пост; 2 — румпельное отделение и помещение кормовой шпилевой машины; 3 — 57-мм АУ АК-725; 4 — бункер 57-мм АУ АК-725; 5 — АП РЛС СУАО «Барс»; 6 — помещения вентиляторов; 7 — кубрики личного состава; 8 — обтекатель тросоукладчика ПОУ ГАС «Шелонь»; 9 — кормовой мостик; 10 — посты СУАО «Барс» (по левому борту), ПОУ ГАС «Шелонь» и радиорубка (по правому борту); 11 — 533-мм ТА ДТА-53-1124; 12 — помещение фильтров; 13 — дымоход (по левому борту) и камбуз (по правому борту); 14 — АП РЛС «Рубка»; 15 — АП РЛС «Дон-2»; 16 — посты РТВ и выгородки высокочастотных блоков; 17 — сигнальный мостик; 18 — ГКП; 19 — ходовая рубка; 20 — бытовые помещения личного состава; 21 — шахта забора воздуха к ГТД; 22 — тамбур офицерских кают; 23 — буфетная; 24 — кают- компания офицеров (по левому борту) и каюта командира корабля (по правому борту); 25 — ПЭЖ (по левому борту); 26 — центральный артиллерийский пост (ЦАРП); 27 — РГБ-6000; 28 — посты наведения РБУ-6000; 29 — погреб РГБ-60; 30 — носовое шпилевое отделение; 31 — кладовые различного назначения; 32 — форпик; 33 — цепной ящик; 34 — шахта гидродинамического лага; 35 — топливные цистерны; 36 — посты гидроакустиков и выгородки агрегатов ГАС «Аргунь»; 37 — обтекатель антенны ГАС «Аргунь»; 38 — антенна ГАС «Аргунь»; 39 — гиропост; 40 — насосы общесудовых систем; 41 — носовое МО (ГТД); 42 — ДГ мощностью 300 кВт; 43 — ГТД; 44 — редуктор; 45 — главный ДД; 46 — ДГ мощностью 500 кВт; 47 — кормовое МО.
Строгий (зав. № 84) Владивостокский ССЗ: 11.1988 г. Не достроен из-за отсутствия финансирования. 10.05.1992 г. корабль исключили из МЧ ПВ и разобрали на стапеле.
Бриллиант (зав. № 710, пр. 1124П) ССЗ «Красный Металлист» (г. Зеленодольск): 1.12.1972 г.; 19.10.1972 г.; 25.12.1973 г.
Входил в состав Северной ОБСКР Северо-Западного ПО. 13.03.1995 г. корабль исключили из состава Департамента Морских сил ФСП и передали ХОЗУ ФПС для утилизации. В апреле 1995 г. в Кувшинской Сальме (Кольский з-в) его разобрали на металл.
Жемчуг (зав. № 711, пр. 1124П) ССЗ «Красный Металлист» (г. Зеленодольск): 28.03.1972 г.; 14.01.1973 г.; 30.08.1974 г.
Входил в состав Северной ОБСКР Северо-Западного ПО. 4.10.1995 г. корабль исключили из состава Департамента Морских сил ФСП и передали ХОЗУ ФПС для утилизации. В середине 1996 г. в Кувшинской Сальме (Кольский з-в) его разобрали на металл.
Изумруд (зав. № 713, пр. 1124П) ССЗ «Красный Металлист» (г. Зеленодольск): 8.02.1973 г.; 3.02.1974 г.; 28.12.1974 г.
Входит в состав Северной ОБСКР Северо-Западного ПО. Участвует в охране границы, экономической зоны РФ и рыболовных промыслов у побережья Кольского п-ва в Баренцевом море.
Рубин (зав. № 773, пр. 1124П) ССЗ «Красный Металлист» (г. Зеленодольск): 22.12.1973 г.; 17.11.1974 г.; 31.12.1975 г.
Входил в состав Северной ОБСКР Северо-Западного ПО. 15.06.1996 г. корабль исключили из состава Департамента Морских сил ФСП и передали ХОЗУ ФПС для утилизации. В середине 1998 г. в Кувшинской Сальме (Кольский з-в) его разобрали на металл.
Аметист (зав. № 774, пр. 1124ГТ) ССЗ «Красный Металлист» (г. Зеленодольск): 10.06.1974 г.; 12.07.1975 г.; 31.12.1975 г.
Входил в состав Северной ОБСКР Северо-Западного ПО. 31.03.1997 г. корабль исключили из состава Департамента Морских сил ФСІІ и передали ХОЗУ ФПС для утилизации. В середине 1998 г. его полностью разоружили и поставили на прикол в Кувшинской Сальме (Кольский з-в), а в 2000 г. — разобрали на металл.
Днепр (зав. № 775, пр. 1124П) ССЗ «Красный Металлист» (г. Зеленодольск): 23.12.1975 г.; 12.09.1976 г.; 31.12.1976 г.
