Космические методы в океанологии

Еще более высокими возможностями выделения тонких спектральных отличий различных природных образований обладают методы многозональной фотосъемки, основанные на проведении синхронной съемки природных объектов в нескольких узких спектральных интервалах. Разработанный специалистами СССР и ГДР многозональный космический фотоаппарат МКФ-6 является одним из наиболее совершенных аппаратов подобного класса. При его помощи съемка поверхности Земли может осуществляться одновременно в шести зонах спектра.

В первых экспериментах по исследованию земных ресурсов использовались зональные светофильтры, имевшие максимумы пропускания света на длинах волн 480, 555, 600, 665, 730 и 840 нм. Ширина каждой съемочной зоны была довольно небольшой и не превышала 40 км. Кривые спектральной чувствительности всех съемочных диапазонов фотоаппарата МКФ-6 приведены на рис. 4. При съемке с высоты 250 км каждый снимок охватывает поверхность Земли площадью 115 x 165 км с разрешением на местности порядка 10 - 20 м. В аппарате МКФ-6 используются различные типы фотоматериалов и для их фотометрической калибровки в каждый кадр в момент съемки впечатывается фотометрический клин.

Первые летные испытания фотоаппарата МКФ-6 были проведены в 1976 г. при полете космического корабля «Союз-22» в рамках эксперимента «Радуга», а в настоящее время этот аппарат устанавливается уже в качестве штатного на всех ОКС типа «Салют».

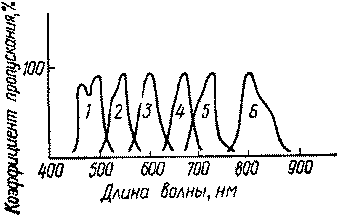

Рис. 4. Кривые спектральной чувствительности съемочных диапазонов фотоаппарата МКФ-6

Анализ и интерпретация фотоизображений Мирового океана, полученных в отдельных зонах, производится с использованием четырехзонального проектора МСП-4, с помощью которого осуществляется проекция на специальный экран увеличенных совмещенных изображений. При этом изображение на экране МСП-4 можно получить в реальных или условных цветах.

Использование многозональных принципов фотосъемки Мирового океана позволяет регистрировать довольно тонкие вариации цвета океанской поверхности и решать, в частности, задачу изучения распределения зон повышенной биопродуктивности океана в масштабах всей Земли. Естественно, для решения этих задач многозональные космические фотоаппараты должны иметь высокие абсолютные (до 15 - 20 %) и относительные (до 3 - 5 %) точности фотометрических измерений, что вполне достижимо при современном развитии этого направления.

Однако при всех своих достоинствах фотографические методы исследования Земли из космоса имеют один существенный недостаток, связанный с необходимостью доставки экспонированных фотоматериалов на Землю для их последующей обработки. Особенно это касается методов исследования Мирового океана, которые из-за быстрой изменчивости протекающих в нем процессов должны иметь высокую оперативность и периодичность поступления информации.

Для решения многих задач океанологии и, что особенно важно, для прогноза тех или иных явлений в Мировом океане океанологам необходимо получать информацию с запаздыванием не более нескольких часов и с периодичностью до нескольких раз в сутки. Естественно, в этом случае фотографические методы помочь океанологам не могут и данная проблема может быть решена только с использованием телевизионных систем.

Первые телевизионные изображения поверхности Земли из космоса были получены еще в начале 60-х годов, при запусках первых метеорологических ИСЗ. Хотя эти изображения имели низкое пространственное (порядка 1 - 2 км) и спектральное (8 - 16 градаций интегральной яркости в области спектра 500 - 800 нм) разрешение, они позволяли определять участки Мирового океана, покрытые льдом, выделять мелководные участки, изучать крупные океанские течения и т. д.

Наиболее широкое распространение за прошедшие годы получили так называемые телевизионные системы с механическим сканированием луча. В такой системе (рис. 5) развертка изображения поверхности Земли вдоль трассы полета ИСЗ осуществляется за счет движения самого ИСЗ, а в поперечном направлении - за счет качания приемной телевизионной трубки или специального зеркала.

Пространственное разрешение в этой телевизионной системе определяется мгновенным полем зрения оптической системы, а спектральное - характеристиками разделительных фильтров и чувствительностью приемников излучения. Ширина полосы обзора зависит от высоты полета ИСЗ и угла качания поворотного зеркала. Информация с телевизионной системы может передаваться на Землю в реальном масштабе времени или записываться на бортовом магнитофоне для ретрансляции в подходящий момент при пролете ИСЗ над пунктом связи.

В начале 70-х годов появились многоканальные космические сканирующие системы, имеющие пространственное разрешение лучше 100 м и спектральное разрешение - лучше 100 нм. С помощью этих приборов можно уже получать информацию, сопоставимую по своим фотометрическим и другим характеристикам с информацией фотографических систем.

Телевизионные изображения поверхности Земли, переданные, например, ИСЗ «Лэндсат», имели пространственное разрешение около 70 м при площади кадра 185 x 185 км. Электромеханическая сканирующая телевизионная система этого ИСЗ производила синхронную съемку поверхности Земли в четырех зонах видимого и ближнего инфракрасного диапазонов спектра (в зонах длин волн 0,5 - 0,6; 0,6 - 0,7; 0,7 - 0,8 и 0,8 - 1,1 мкм), что позволяло после соответствующей обработки на ЭВМ получать изображения подстилающей поверхности в так называемых условных цветах с хорошей цветовой градацией различных природных образований.

С помощью этой системы можно было уже решать значительно более широкий круг океанологических задач. В специальной научной литературе приведены данные о том, что на некоторых изображениях, переданных ИСЗ «Лэндсат», определены районы Мирового океана, загрязненные нефтепродуктами и отходами промышленных предприятий, обнаружены неизвестные ранее районы повышенной биопродуктивности, выделены мелководные участки, зоны смешения речных и морских вод, обнаружены следы внутренних волн и т. д.

< image l:href="#" title="Графический объект8"/>

Рис 5. Принцип работы многозональной телевизионной сканирующей системы: 1 - качающееся зеркало, 2 - зеркальный объектив, 3 - светофильтры, 4 - приемники излучения

При этом можно отметить, что съемка в коротковолновом диапазоне (0,5 - 0,6 мкм), где поглощение света в океанской воде минимально, позволяет наилучшим образом решать задачу изучения подводного рельефа и биопродуктивности вод, а съемка в длинноволновых диапазонах (0,7 - 0,8 и 0,8 - 1,1 мкм) - более отчетливо выделять поверхностные эффекты. Наконец, совместная обработка данных коротковолновых и длинноволновых диапазонов способствует эффективному обнаружению поверхности океана, загрязненной нефтепродуктами.

К достоинствам космических телевизионных систем относится также и возможность простого ввода информации в ЭВМ, где она может быть обработана (по довольно сложным алгоритмам) для устранения геометрических, фотометрических и других искажений. При обработке видеоинформации на ЭВМ можно получить окончательные результаты в любой картографической проекции с использованием данных произвольного числа спектральных зон, что значительно повышает информативность данных дистанционного зондирования.

С применением космической фото- и телеинформации удалось уже решить ряд интересных задач океанологии. Одной из них является, например, задача обнаружения и исследования динамики упомянутых выше внутренних волн. Эти волны возникают в океане на глубинах несколько десятков метров, там, где происходит изменение плотности глубинных слоев воды. Внутренние волны определяют прохождение звука в толще океанских вод, безопасность плавания подводных судов. Как считают многие специалисты, внутренние волны явились причиной гибели несколько лет назад американской атомной подводной лодки «Трэшер».
