Ковка

Выколоткой в старину изготовляли и корпуса самоваров. Основными центрами по производству самоваров были Тульская область с «самоварной столицей» Тулой, Пермская, Московская области, некоторые районы Урала и Кавказа. В начале XX в. в Туле самовары выпускали 50 фабрик, которые изготовляли около 660 тыс. штук в год.

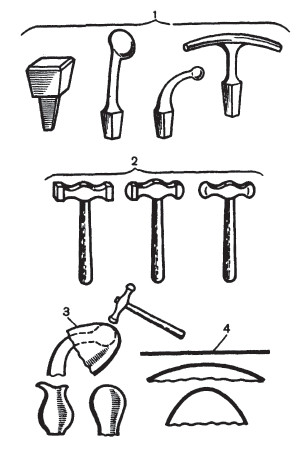

Рис. 1.2.31. Инструмент для изготовления посуды из листа.

Чтобы рассмотреть технологию изготовления самовара, необходимо знать наименования основных его частей (по терминологии XIX в.). Самовар (рис. 1.2.32) состоит из колпачка (п. 1), конфорки (п. 2), крышки (п. 3), стенки, или тулова (п. 4), ключа, или стебла (п. 5), ветки (п. 6), крана (п. 7), шейки (п. 8), поддона (п. 9), личинки (п. 10), решетки (п. 11), ручки (п. 12), круга (п. 13), внутреннего кувшина (п. 14) и мелких деталей (п. 15), таких как репеек, донышко с вертушком, душничек, подшишек с малинками и др.

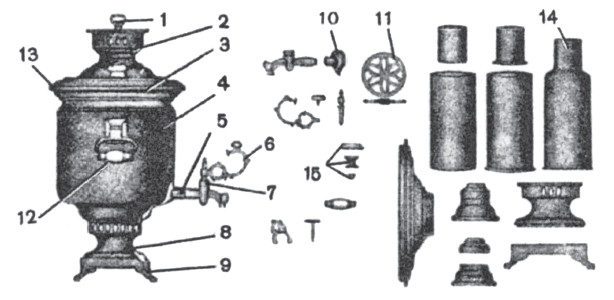

Рис. 1.2.32. Элементы самовара.

Наиболее ответственной и сложной работой было изготовление стенки – выполнение ее доверялось самым опытным мастерам высшей квалификации. Специалистов по отковке стенок называли наводильщиками. Они получали прямоугольные листы латуни (так называемые карты) и начинали «наводить стенку» по следующей технологии: отжигали лист, а затем свертывали в цилиндр, конус и т. д. и края спаивали. Затем форму надевали на чугунную оправку и под ударами молотков различных конфигураций придавали ей заданную форму. Сама оправка крепилась на кобылине – длинном железном стержне с утолщениями на концах, на один из которых садился мастер, а на другой надевалась чугунная оправка (рис. 1.2.33). Форма оправки стенки самовара делалась гладкой или граненой, со сложными замысловатыми рисунками.

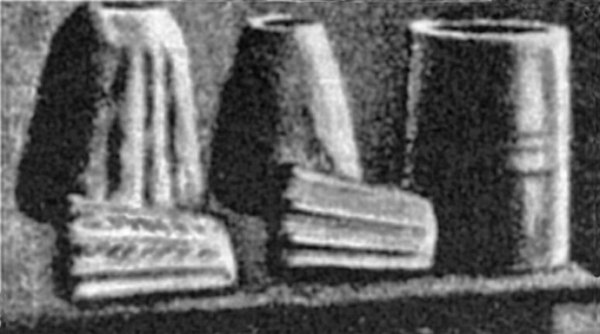

Рис. 1.2.33. Чугунные оправки для выколотки тулова самовара.

В зависимости от формы тулова различают и названия самоваров: банка имеет простую цилиндрическую форму без рисунка; рюмка – коническую форму; другие варианты – ваза, шар и т. п. А если поверхность имеет ребра и грани, то к основному названию самовара добавляют слово «гранный». Например: рюмка гранная или двугранная.

В настоящее время размер самоваров определяют объемом воды в нем, а раньше – длиной окружности в вершках на уровне ручек. Если длина составляет 15 вершков, то и самовар – пятнадцативершковый.

Кувшин – внутренняя труба самовара – состоит из двух частей: цилиндрического низа и горла с заплечиками, которые сваривают между собой в единое целое.

Крышку и шейку изготовляют из листовой латуни на давильных станках.

Поддон, круг, детали краника (корпус крана, стебло, ветка, репейка), ручки – все эти детали раньше изготовляли литьем. Литые детали имели красивые оригинальные формы и украшали самовар. Круги оформлялись кружевными свесами и назывались цветными, поддоны имели стойки в виде массивных звериных лап, и каждый самовар украшался своей веткой, форма которой практически не повторялась.

После изготовления всех необходимых деталей самовара проводили их очистку от оксидов и жиров, т. е. их «квасили» в слабом растворе серной кислоты, лудили и передавали на сборку.

Лудильный цех обычно имел несколько открытых горнов со слабым дутьем или вообще без дутья, а в качестве полуды применялся сплав, состоящий из 80 частей олова и 20 частей свинца.

Собранный самовар поступал в разборный цех, где его полностью разбирали, проверяли качество изготовления, сборки и подгонки всех деталей, испытывали на герметичность и при необходимости устраняли имеющиеся дефекты. И только после этого направляли самовар на полировку и далее на никелировку.

Технология изготовления медной посуды (тазов, чайников, мисок, подносов, кувшинов и кумганов) значительно проще, чем самоваров. Изделия формируют при помощи разнообразных молотков и оправок. Для изготовления посуды из листа применяли опорный инструмент – желобильню – чугунную плиту с углублением для выгиба краев дна у чайников, ведер и других подобных изделий (рис. 1.2.34 б, п. 1); более глубокую вытяжку делали на стойнах (рис. 1.2.34 в, п. 2); на ней же вытягивали и «носик» у кувшинов (рис. 1.2.34 г). Технология вытяжки сферы на плоскости показана на (рис. 1.2.34 а).

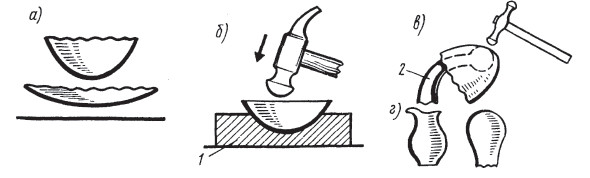

Рис. 1.2.34. Способы дифовки.

Наряду с ручной технологией изготовления существовал способ обработки листовых материалов из золота, серебра, меди и других пластичных металлов на давильных станках.

Для изготовления на давильных станках изделий, у которых горловина имеет меньший диаметр, чем у основания (или в середине), необходимо применять разборные шаблоны и после окончания работы вынимать их поэлементно из сосуда.

Чеканка – это художественная обработка листового металла при помощи чеканов – металлических стержней с разнообразными формами рабочей части.

Чеканка по золоту и серебру широко применялась народами Причерноморья и Кавказа задолго до новой эры. В музеях страны можно встретить изумительные по красоте и технике исполнения чеканные украшения, выполненные скифскими мастерами IV–VII вв. до н. э.

Высокого уровня достигла чеканка в домонгольский период в городах Киевской Руси в IX–XI вв. Наиболее богатую форму орнаментации чеканка получает в ювелирных, культовых, бытовых и декоративно-прикладных изделиях в XVIII–XIX вв., в период широкого дворцового строительства.

Наиболее удобны чеканы шестигранного сечения с некоторым утолщением посередине, но могут применяться и круглого сечения диаметром 10–20 мм. Материал чеканов – инструментальная или углеродистая сталь 45, 40Х, У7, У8. Рабочая и ударная части чеканов должны быть закалены до твердости 40–45 единиц НRC и отполированы.

Канфарники (рис. 1.2.35, п. 7) имеют заостренный конец и предназначены для перенесения рисунка с бумаги на металл при помощи точек, а также для отделки фона точками – канфарения.

Расходники (рис. 1.2.35, п. 4) имеют рабочую поверхность в виде прямой или радиусной линии и предназначены для нанесения контуров рисунка.

Лощатники (рис. 1.2.35, п. 3) имеют плоский гладкий боек и предназначены для выравнивания плоскостей.

Пурошники (рис. 1.2.35, п. 6) имеют выпуклую сферическую головку и применяются для создания выпуклой поверхности.

Бобошник – разновидность пурошника, но с продолговатой выпуклой поверхностью.
