Крейсера типа “Мацусима”. 1888-1926 гг.

По окончательным расчётам, при выстреле 280-кг зарядом для 450-кг бронебойного снаряда кинетичес­кая энергия возле дульного среза составляла 95 058,9 кДж. В снарядах применялся мгновенный взрыватель №1 тяпа Хиго (Higo). [21, 11/1889,12/1890,08/1891; 9; 34; 35]

Неодинаковые значения длины ствола в спра­вочной литературе зачастую вызваны разной системой её определения: либо только нарезной части канала, либо от казённой части до дульного среза (общей). На "Ицукусиме" для 320-мм пушки она составляла 38 и 40 калибров соответственно.

Орудие "Ицукусимы" по своим характеристикам превосходило Крупповские 305-мм 25-калиберные 37-тонные пушки броненосцев "Тинг Иен" и "Чеп Иен", выпускавших 329-кг снаря­ды со скоростью 500 м/с и пробивавших возле дульного среза 490 мм кованого железа⁴. Его же снаряд мог пронзить у дульного среза 1111 мм (1050 [6]) кова­нного железа и 334 мм на эффективной дистанции стрельбы 8000 м. [35]

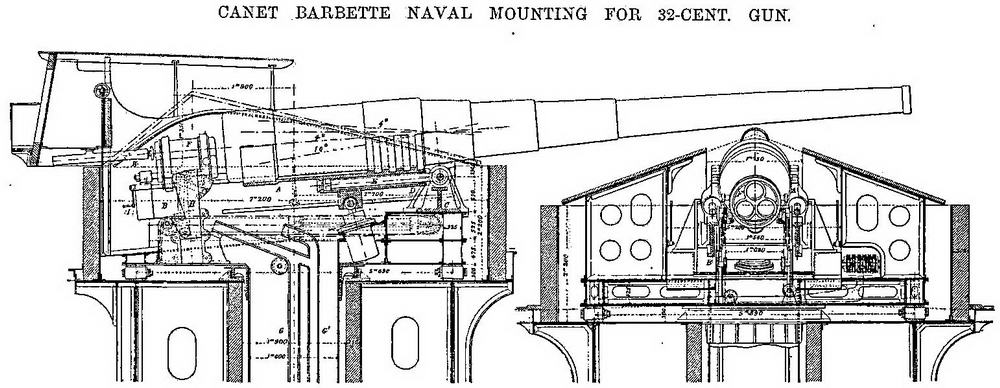

Одноствольная 320-мм артиллерийская установка (Продольный и поперечный разрезы) Из книги Modern French Artillery. London. 1892.

Для того чтобы поразить 356-мм сталежелезиую поясную броню китайс­ких броненосцев, превосходившую по сопротивляемости железную на 20-25%, "Ицукусиме" следовало подходить бли­же. По данным X. Вильсона, 320-мм орудия Кане на испытаниях пробивали железную плиту толщиной 1118 мм. [9] К концу XIX века в Европе уже сложилась система межзаводской коопе­рации, приведшая в наше время к созда­нию ЕЭС. Она связывала предприятия как внутри стран, так и за их рубежами. Примером такого сотрудничества явля­ется создание уникальных по тому вре­мени длинноствольных 320-мм артустановок японских крейсеров. Ко времени введения в строй "Ицукусимы" счита­лось, что орудия и станки всех трёх ко­раблей изготавливались в мастерских завода "Forges et Chantiers" в Гавре. [21] Согласно современным уточнённым данным, производитель орудий—завод Шнейдера и Кo (Schneider & Со, Chalon- sur-Saone). [35]

С точки зрения взаимосвязей меж­ду предприятиями здесь нет противоре­чия. Инженер Капе, начальник артилле­рийского отдела общества "Форж и Шантье", как главный конструктор 320-мм артсистемы "Ицукусимы" при головном разработчике и строителе все­го крейсера, отвечал и за производство орудий. Его отдел создал рабочую кон­структорскую документацию и по ней заказал изготовление пушек предприя­тию Шнейдера, которое, в свою оче­редь, привлекло к работам других соис­полнителей, в частности, англичан. Завод Шнейдера, как изготовитель, предъявлял свою продукцию головному разработчику и строителю двух японс­ких крейсеров — обществу "Форж и Шаитье". Последнее отчитывалось за корабли с меха­низмами и вооружением перед заказчиком — военно- морским флотом Японии. В соответствии с договором, орудия среднего калибра "Ицукусимы" поставлял ан­глийский соисполнитель — предприятие Армстронга, но ответственность за них перед японцами несло обще­ство "Форж и Шантье".

Китай" заказывавший корабли фирме Вулкан, способствовал совершенствованию германской про­мышленности, а сделавшая заёмы Япония содейство­вала развитию судостроительных и оружейных пред­приятий Франции и Англии. Чуть позже Россия последует примеру восточных соседей. Японо-китай­ская и русско-японская войны не принесли процвета­ния никому из участников, кроме кредиторов, наблюдавших за сражениями со стороны и наживавшихся на чужой крови.

Позднее европейские страны, поправившие за чужой счёт своё финансовое положение, втянулись в первую мировую войну. В результате этой катастро­фы разбогатели и стали всемирными кредиторами Со­единённые Штаты Америки.

Изготовленное заводом Шнейдера и Кo по чер­тежам инженера Кане (Canet) орудие "Ицукусимы" состояло из стальной трубы во всю длину ствола, при­везённой из Англии, и надетыми на неё пятью вне­шними скрепляющими оболочками французской вы­работки. Для упрочнения на двух третях длины его казённой части с усилием навивалось до десяти сло- ёв металлического провода. На иавитую таким обра­зом кольцевую ось верхняя нагретая оболочка (бан­даж) надевалась не сразу. Эта операция проводилась позднее, уже внутри люльки станка с помощью про­резной оболочки.

Запирающий механизм поршневого затвора со­стоял из опорной люльки, нёсшей цилиндрическую винтовую казённую часть с четырьмя гладкими и че­тырьмя винтовыми секторами, и стреляющего устрой­ства. Винтовая казённая часть работала механически с помощью одного кривошипа и набора зубчатых колёс, предназначенных для последовательного пово­рота на своих местах. При открывании затвора они с помощью обратного вращения передаточного меха­низма сначала отводили его поршень назад и затем поворачивали его на опорной стойке вокруг верти­кальной затворной оси вправо. Теперь, чтобы открыть казённую часть, использовалась лишь одна рукоятка, в то время как в более ранние времена были необходи­мы три кривошипа с ручками. [35]

Для предотвращения прорыва пороховых газов через затвор применялся кольцевой пластический (сжи­маемый асбестовый) обтюратор конструкции де Баижа (de Bange), расположенный между наружной оконечно­стью затворного гнезда казенника и подвижным поршнем затвора.

Стреляющим устройством ударно-спускового механизма выступал боёк в форме болта, размещённый в тыльном конце середины поршня затвора. Для пре­дотвращения преждевременного выстрела, он запирал собой запальное отверстие до тех пор, пока затвор пол­ностью не закроется, препятствуя введению в него за­пальной трубки ударного действия и предупреждая тем самым ударник от срабатывания. [35]

Механизм вертикального наведения орудийной установки состоял из трёх главных частей: двух опор­ных подшипников, одного катка и одной люльки. Опорные подшипники монтировались на горизон­тально наводившемся столе симметрично к оси его вращения.

Каток собирался из двух мошных двутавровых балок, соединённых вместе с помощью поперечных ба­лок, винтов и заклепок. Его верхняя поверхность пред­ставляла собой каточлые пути для люльки. В переднем участке катка имелись цапфы, а задний оснащался под­шипниками, где устанавливались штоки поршней ци­линдров отдачи. Люлька полуцилиндрической формы опиралась на каточиые пути.

Подъёмные механизмы вертикального наведения помешались с каждой стороны катка. Наводчик для возвышения или снижения ствола вращал штурвал в нужном направлении, и каток делал соответствующее движение. Все рычаги и штурвалы для управления ору­дием находились в пределах досягаемости прислуги, располагаясь на столе под куполом. [35]

Два цилиндра отдачи и два компенсационных отливались в люльке целиком. Цилиндры отдачи из­готавливались по системе Шнейдера-Кане: каждый их поршень высверливался горизонтально так, чтобы цен­тральный встречный стержень, привинченный к осно­ванию цилиндра, мог бы скользить в нём. Эти цилин­дры сообщались друг с другом с помощью трубки, шедшей от клапанной коробки, смонтированной в зад­ней стороне промежуточных компенсационных цилин­дров. Плоский золотник регулировал распределение рабочей жидкости в различных цилиндрах и посред­ством этого устройства обеспечивалось полное управ­ление орудием при его неподвижном положении и во время наведения. [35]

Поворотный стол снизу соединялся с поддержи­вающей центральной трубой подачи боеприпасов и её окружавшей сравнительно тонкой переборкой, про­ходившей до фундаментной плиты. Центральная тру­ба опиралась на вращавшийся короткий штырь, смон­тированный ниже броневой падубы вместе с круговой полкой, обеспечивавшей бесперебойное заряжадае орудия при его повороте на любой угол по горизон­ту. С каждой стороны трубы в той же самой плоскости с её зубчатым колесом имелись два гидравлических домкрата, оснащённых двумя маленькими гидроци­линдрами. Концы передаточной цепи, проходившей вокруг главных роликов двух штоковых поршней, были прикреплены к ушкам маленьких цилиндров, поддерживающих натяжение цепи. При горизонталь­ном повороте орудия со столом наводчик вращал в нужном направлении штурвал, управляющий этим ме­ханизмом.
