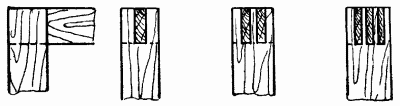

Рис. 70. Угловое сквозное соединение на шип.

Несквозное соединение отличается от сквозного тем, что шиповое крепление происходит в середине деталей и внешне остается незаметным. В этом случае внутри заготовок делают небольшие углубления под шипы, которые будут немного глубже, чем сами шипы, чтобы оставалось место и для клея (рис. 71).

Рис. 71. Угловое несквозное соединение на шип.

Угловые соединения

на ус отличаются тем, что стороны деталей, соединяющихся между собой, срезаны под углом в 45°. Так же как и соединения на шип, крепления на ус могут быть сквозными, при котором видно сплачивание, и несквозными, когда само крепление зафиксировано внутри деталей.

Сквозное соединение на ус (рис. 72) может укрепляться как 1 шипом, так и 3. Принцип крепления здесь остается тем же, что и при угловом несквозном на шип. При несквозном соединении на ус разглядеть положение шипа невозможно. Здесь в равной степени могут использоваться как круглые шипы, так и плоские – крепление от этого ни в коей мере не ослабеет (рис. 73).

Рис. 72. Угловое сквозное соединение на ус.

Рис. 73. Угловое несквозное соединение на ус.

При выборке древесины под шипы обязательно делают гнезда немного больше, чем сами шипы, чтобы потом заготовки легко соединились между собой. Для возведения крышу требуется освоить еще 2 типа соединения: угловую врубку и врубку в лапу.

Угловая врубка

Этот тип соединения можно отнести к угловым типам креплений, так как детали находятся друг относительно друга под определенным углом.

В зависимости от величины угла различают 2 типа такого соединения, которые в одинаковой степени перпендикулярно направлены на действующую силу соединения – сжатие.

Первый из них используется только тогда, когда угол между деталями не превышает 45°. Сначала вытесывают древесину со вставной деталью, а затем подгоняют под нее поверхность основания (рис. 74).

Рис. 74. Первый тип угловой врубки.

Второй тип соединения требует угла не меньше 45° между соединяющимися деталями. Врубка здесь делается несколько иначе, чем при первом типе, и состоит из двух плоскостей, расположенных под разным наклоном к первоначальной поверхности основания (рис. 75).

Рис. 75. Второй тип угловой врубки.

Врубка в лапу

Этот тип соединения используется только при строительстве сруба стен или колодца. Чаще всего такое крепление делают простым, так как оно и без того прочное, но встречаются и некоторые усложнения конструкции в виде дополнительных накладок.

Чтобы получилась врубка, необходимо обтесать конец бревна, сформировав куб, и разделить его стороны на 8 частей. Затем из куба на торцевой поверхности вырубают трапецию, одно основание которой должно составлять 6 частей, а другое – 4 части.

Лапа со стороны вдоль волокон должна тоже иметь форму трапеции, постепенно сужаясь к основанию бруска. Возле бруска толщина трапеции должна составлять примерно 2–3 части, а с торца – не больше 6 частей (рис. 76).

Рис. 76. Врубка в лапу.

Дополнительные крепления, используемые при соединении деталей

Зачастую

сплачивания и наращивания бывает недостаточно, и само соединение через несколько лет приходится ремонтировать.

Для того чтобы соединение прослужило дольше, его специально закрепляют различными деревянными или металлическим деталями.

Среди деревянных деталей можно выделить такие крепления, как нагели, шканты, клинья и шпонки. Все эти виды делаются из твердых пород древесины, которые высушивались в течение долгого времени.

Нагели

Нагели представляют собой деревянные гвозди из древесины твердолиственных пород. Чаще всего нагели используют при укреплении соединений в оконных рамах и рамах парника, при креплении деталей для рамы под зеркало. Перед тем как забить нагель в древесину, потребуется в массиве просверлить отверстие подходящего размера, сделав его немного глубже, чем длина деревянного гвоздя.

Затем, чтобы не растрескалась древесина после забивки гвоздя, зачищают и закругляют нагель со всех сторон. После этого можно установить гвоздь на просвет отверстия, поставить на него дощечку и забить гвоздь молотком. Дощечка нужна для того, чтобы во время забивания нагель не растрескался и не раскололся.

Шканты

Шканты чаще всего применяют для закрепления на коньке крыши стропил. В отличие от нагелей, которые преимущественно бывают круглыми, шканты могут быть круглыми, цилиндрическими, квадратными и прямоугольными. Для большего удобства в процессе проникновения шканта в отверстие его конец всегда делается заостренным. Кроме того, чтобы шкант потом не вылетал, его забивают с некоторым напряжением. Для этого диаметр отверстия под него всегда делается меньшего размера, чем сам шкант. Чаще всего шкантовое крепление дополнительно усиливается использованием клея.

Клинья

Клинья используются в столярном и плотничном деле достаточно шире, чем вышеперечисленные крепления. Это незаменимая часть конструкций крепления ручного инструмента, конструкций натяжения, конструкций для укрепления и выравнивания стен, полов и крыш. По форме клинья разделяют на 2 части: у одной обтесана только 1 сторона, у другой части обтесаны 2. Чаще всего для изготовления клиньев используется древесина хвойных пород.

Шпонки

Шпонки могут быть как деревянными, так и металлическими. Но все они представляют собой различные вставки в гнезда между двух балок и предназначены для увеличения их прочности. Такое крепление дополнительно снабжают стальными болтами, которые могут проходить как через шпонку, так и не затрагивать ее, сжимая только балки.

Деревянные шпонки.

В зависимости от того, какая часть древесного ствола была использована при изготовлении шпонки, выделяют продольные, поперечные, продольные косые и шпонки с натяжкой.

Сопротивление поперек волокон намного меньше, чем вдоль них, поэтому поперечные шпонки не пользуются большой популярностью. Поперечными они называются из-за того, что направление волокон шпонки перпендикулярно к направлению волокон обеих балок.

Продольные шпонки обеспечивают более прочное крепление. Направление волокон шпонки здесь полностью совпадает с направлением волокон балок.

Продольные косые шпонки требуют определенной точности гнезда. Чаще всего они расположены под углом 45°. Они обеспечивают еще большую прочность балки, не позволяя ей перегибаться сразу в 2 направлениях: вдоль и поперек.

Шпонки с натяжкой используются там, где одновременно необходимо укрепить балку и усилить внутреннее натяжение. Для этого в гнездо между балками вбиваются сразу 2 шпонки, имеющие клиновидную форму. Обе шпонки должны быть забиты до упора.

Металлические шпонки могут быть утапливаемыми и впрессованными, кольцевидными или квадратными.
