Если применяется внутренний центратор, то вместо прихватки применяют сплошную заварку корня шва в виде первого слоя.
Режимы сварки
Если ведется ручная дуговая сварка, то ее выполняют в 2–3 слоя, так как многослойная сварка обеспечивает глубокий провар корня и повышает плотность сварного соединения. Такой способ применяют с поворотом и без поворота свариваемых стыков.

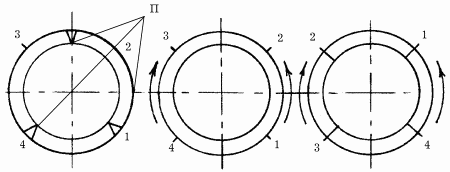

При сварке поворотных стыков применяется следующий способ (рис. 120): первым слоем заваривают участки от точки 1 до точки 2 и от точки 4 до точки 3 на всех стыках труб.
Рис. 120.
После этого секцию поворачивают на 90° и заваривают участки от точки 4 до точки 1 и от точки 3 до точки 2. Чтобы не образовался прожог металла, рекомендуется производить сварку первого слоя электродами диаметром 4 мм при сварочном токе 120–140 А. Наварку слоев следует выполнять в одном направлении с постепенным поворотом свариваемой секции.
Если сваривается неповоротный стык, то сварку ведут при соединении секций в одну плеть и окончательном монтаже трубопровода. Порядок наложения сварных швов следующий: первый слой – швы 1, 2, 3 завариваются снизу вверх; последующие – сверху вниз.
Замки, или замыкающие участки в смежных слоях шва, должны отстоять друг от друга на расстоянии примерно 60–100 мм; в потолочной части шва удобно заканчивать сварку на расстоянии 50–70 мм от нижней точки. Если сварку неповоротных стыков выполнить невозможно, то применяют комбинированный способ (рис. 121).
Рис. 121. Комбинированный способ сварки: 1 – нижняя часть шва; 2 – вставка; 3 – верхняя часть шва.
При этом способе сваривают стык со вставкой 2, при этом нижняя часть шва 1 заваривается с внутренней стороны; верхняя часть шва 3 заваривается с наружной стороны. Тип применяемых электродов тот же, что и при сварке поворотных стыков.
Виды установок для ручной сварки
Для облегчения и совершенствования процесса сварки на практике широко применяются специальные установки, работающие как при постоянном, так и при переменном токе.
Установки серии УПС предназначены для ручной дуговой сварки в непрерывном и импульсном режимах. Установка марки УПС-301У4 дает пульсирующую дугу и в состоянии обеспечить процесс точечной сварки.
В комплект входят горелка, блок поджигания с возбудителем дуги, сварочный выпрямитель с тиристорным регулированием сварочного тока, дистанционный регулятор сварочного тока. Кроме этого, УПС снабжена ротаметрами и клапанами.
Универсальная установка УДГУ-301 работает как на постоянном, так и на переменном токе.
УДГ-201УХЛ4 может работать на постоянном токе прямой полярности. Ее применяют для аргонодуговой сварки в непрерывном и импульсном режиме. При токе в 200 А установка помогает сваривать медь, никель и все сплавы на их основе, а также коррозионные стали.
При сварке переменным током хорошо зарекомендовали себя установки УДГ-301-1 и УДГ-500-1. В данных установках применяются горелки ЭЗР-4, ГР-10, ГСН-1. При монтаже на токах до 150 А хорошо зарекомендовали себя горелки с воздушным охлаждением типа ЭЗР-3 и ЭЗР-5.
Автоматизированная сварка
Полуавтоматы применяются при дуговой механизированной сварке. В их конструкцию, помимо других комплектующих, входят горелка, которая перемещается вручную, и автоматизированное устройство для подачи электродной проволоки.
Сварочные полуавтоматы нашли широкое применение во всех сферах строительства и промышленности. Все трудные места доступны для сварки полуавтоматом. Часть полуавтоматов снабжена программным устройством в блоке управления.
Единая система обозначения позволяет грамотно выбрать для каждого вида работ нужную марку сварочного аппарата.
В
обозначении полуавтомата сначала проставляются буквы. Первая буква обозначает изделие, например: П – полуавтомат, У – установка.Вторая буква говорит о способе сварки: Ш – шланговый, Д – для дуговой сварки.
Третья буква дает информацию о способе сварки в определенной среде, например: Ф – флюсовый, ФГ – флюсо-газовый. Наличие третьей буквы вовсе необязательно, и она может вообще отсутствовать. Обычно все полуавтоматы ведут сварку в газозащитной среде, и поэтому повторять это в обозначении не имеет смысла.
После буквенных индексов следуют цифры. Первая показывает значение силы тока в сотнях ампер. Вторая и третья цифры обозначают модификацию полуавтомата.
После третьей цифры опять следует буква, обозначающая климатические условия, например: У – район с умеренным климатом; ХЛ – район с холодным климатом; Т – тропики.
Последняя цифра указывает категорию помещения: 1 – на открытом воздухе; 2 – неотапливаемое помещение; 3 – помещение с естественной вентиляцией; 4 – помещение с принудительной вентиляцией и отоплением; 5 – помещение с повышенной влажностью. Электродная проволока в полуавтоматах подается по пустотелому шлангу (отсюда название «шланговый полуавтомат»). Все модели взаимозаменяемы и унифицированы, имеют единые разъемы и диаметры электродной проволоки; энергетические параметры у них также совпадают. Такая совместимость позволяет при необходимости использовать электродвигатели, горелки, катушки с проволокой и подающие механизмы, взятые с аппаратов разных марок. На рисунке 122 представлена схема полуавтомата для сварки в среде защитного газа.

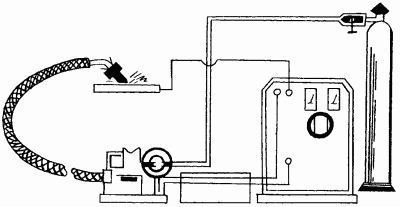

Рис. 122. Схема сварочного полуавтомата для сварки в среде защитного газа.
Составными частями такого устройства являются сменная газовая горелка, подающий механизм, шланг подачи электродной проволоки, кассеты для хранения проволоки, газовый шланг, блок управления, источник питания, провод цепи управления, газовая аппаратура, кабели.
Устройство сварочной горелки
Горелку используют для подачи в зону горения защитного газа или флюса и электродной проволоки. Рукоятка горелка отличается прочностью и удобством. Ее обычно выполняют из литьевого изоляционного материала. Она снабжена предохранительным щитком и пусковой кнопкой. Главными элементами горелки являются сопло и подводящий ток наконечник (рис. 123).

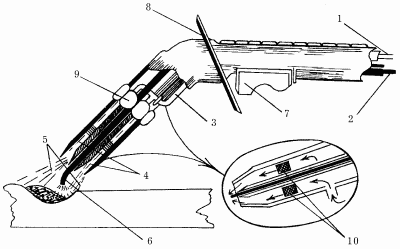

Рис. 123. Горелка с плавящимся электродом в среде защитного газа: 1 – трубка подачи защитного газа; 2 – вход плавящегося электрода (проволоки); 3 – подвод защитного газа к соплу; 4 – рабочее сопло; 5 – струя защитного газа вокруг электрода; 6 – электрод в месте возникновения дуги; 7 – кнопка пуска; 8 – защитный щиток; 9 – переходная втулка; 10 – сеточные (металлокерамические) вставки.
Сопло горелки постоянно подвергается налипанию расплавленного металла. Этот недостаток сопла устраняется хромированием, полированием или заменой материала на керамику. При значении сварочного тока, равном 325 А и больше, сопло горелки дополнительно охлаждается. Каждые полгода необходимо заменять горелку на новую.
Наконечники для подачи тока рассчитаны примерно на 5–10 ч непрерывной работы. Их изготавливают из самых различных материалов – меди, бронзы, сплава меди и графита, меди и вольфрама. Самый короткий срок службы – у медного наконечника.
Медно-графитовые наконечники, имея малый срок службы, лучше обеспечивают контакт при сварке и гарантируют хорошее скольжение, что особенно важно при сварке алюминиевой проволокой. Самую длительную работу обеспечивают наконечники на медно-вольфрамовой основе.
