Зал механической лаборатории был наполнен самыми разнообразными машинами. Тут и разрывные машины, и прессы для испытаний на сжатие, на твердость, на изгиб, и машины для испытаний на кручение, на изнашиваемость, на утомляемость. Приборы металлографической лаборатории позволяли рассматривать и фотографировать внутреннюю структуру металлов. Набор газовых печей обеспечивал исследование процессов термической обработки металлов и сплавов.

Словом, оборудование лаборатории позволяло производить полные и всесторонние испытания авиационных материалов и не очень крупных деталей авиационных конструкций. Статические испытания крупных деталей — крыльев, фюзеляжа и целых аппаратов — производились в отдельной лаборатории статических испытаний.

В опытном самолете испытывается каждая деталь. Испытываются крылья, фюзеляж для определения крепости и упругости конструкции. В светлом зале статических испытаний не было машин. Для нагрузки употреблялись просто мешочки с дробью определенного веса. Крыло прикреплялось к деревянному постаменту, представляющему фюзеляж. Перед испытанием оно подготовлялось как бы к полету: натягивались тросы, ленты, затягивались болты. Крыло ставилось под таким углом, который является самым опасным в полете. Так как воздействие воздуха на крыло зачастую направлено снизу, то при испытании на такую нагрузку оно ставилось в обратное положение, чем в действительном полете. При нагрузке на такое перевернутое крыло мешки с дробью клались так, что давили на него по тем же самым законам, по каким давят воздушные силы в полете.

Напряжение каждой части конструкции, происходящее под влиянием постепенно увеличиваемой нагрузки, измерялось особыми приборами — тензометрами. Они прикреплялись повсюду: к лентам, к стойкам, к лонжеронам.

Дело не ограничивается испытанием крыльев. На подмоторной раме укрепляется мотор. Мотор изгибает, трясет, закручивает, расшатывает раму. Чтобы проверить прочность рамы, ее нагружают в нужном направлении тросами, перекинутыми через блоки, и опять-таки до тех пор, пока она не разрушится.

Давление воздуха на хвост самолета сгибает и скручивает фюзеляж. На конец фюзеляжа по одну сторону его хвоста постепенно кладут те же мешки с дробью, под тяжестью которых длинный фюзеляж начинает прогибаться или закручиваться. При испытании постепенно начинают вылетать заклепки, трещат шпангоуты, деформируется обшивка, прогибаются лонжероны, и наконец разрушается фюзеляж.

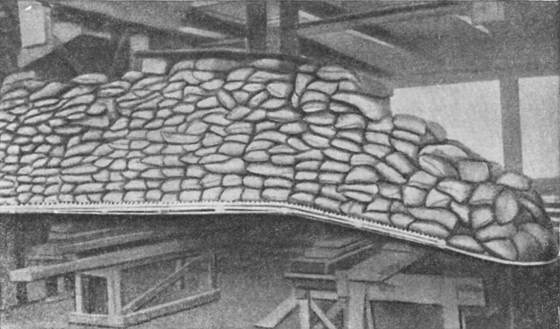

Испытание крыла на прочность.

В настоящее время ни один опытный самолет не поднимается в воздух без предварительных статических испытаний всего аппарата в целом. Для этого каждый опытный самолет строится в двух совершенно одинаковых экземплярах. Один из них обречен на гибель при статических испытаниях; и если на опытном самолетостроительном заводе встречаются иногда обломки самолета, то это вовсе не значит, что тут произошла катастрофа. Наоборот, это значит, что тут приняты все меры к тому, чтобы при испытании самолета новой конструкции в воздухе не произошло никакой неожиданности, ведущей к катастрофе.

Статические испытания не освобождают авиаконструктора от необходимости самым тщательным образом вести предварительный расчет всей машины в целом и ее отдельных частей. Но он делает это, руководствуясь установленными нормами прочности, выработанными экспериментаторами и теоретиками, людьми особого строя ума и мышления.

Прочность материала и прочность конструкции не одно и то же.

На ранней поре авиации вопросам прочности уделялось мало внимания. В. П. Ветчинкин рассказывает, что в истории технической авиации имелись и такие случаи, что крыло биплана разрушалось вследствие чрезмерной затяжки расчалок при сборке аппарата. Такого рода курьезные происшествия в практике первоначального самолетостроения побудили В. П. Ветчинкина поставить в годы первой мировой войны вопрос об организации авиационного расчетно-испытательного бюро.

Расчетно-испытательное бюро произвело немало отдельных расчетов на прочность тогдашних самолетов.

Основные вопросы прочности, таким образом, очень рано — вероятно, раньше, чем где-либо — начали систематически у нас исследоваться. Вопросы прочности с развитием авиации приобретали все большее и большее значение не только в смысле долговечности самолета, но и в деле развития конструкций.

Дело в том, что конструктивное развитие летательных аппаратов, вся история технической авиации проходят в борьбе противоречий между требованиями прочности и требованиями аэродинамики. Любопытно, например, что схема моноплана, имеющая явные преимущества перед бипланом в отношении аэродинамических свойств, победила окончательно только тогда, когда найдены были прочные материалы, надежные методы расчета на прочность. В истории технической авиации легко проследить, как строитель моноплана неумолимо возвращался к бипланной схеме потому лишь, что не мог построить прочный лонжерон; по тем же причинам в самолетостроении долго господствовало верхнерасположенное крыло с подкосами, в свою очередь происходившее от схемы полутораплана; и, наоборот, постепенно развитие учения о прочности вело самолетостроение к так называемому «свободнонесущему» монопланному крылу и к современному типу моноплана.

Отдельные вопросы прочности начали разрешаться у нас, как об этом свидетельствует Расчетно-испытательное бюро, очень рано.

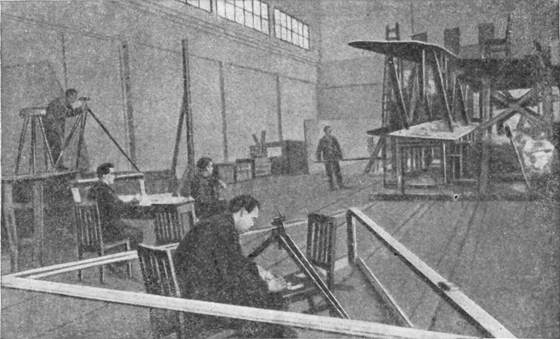

Лаборатория статических испытаний.

Быстрый рост скоростной авиации заставлял теоретиков копить материал, для того чтобы во-время отвечать на запросы скоростного самолетостроения. До тех пор нормы прочности покоились главным образом на инженерном опыте. Теперь требовалось теоретическое обоснование.

И вот в те самые годы, когда опытное самолетостроение у нас решало проблему скорости, специальная группа в ЦАГИ под руководством С. Н. Шишкина взялась за решение проблемы прочности.

С. Н. Шишкин.

Деятель, одинаково популярный среди теоретиков и практиков самолетостроения, Сергей Николаевич Шишкин поступил в Московское высшее техническое училище в 1920 году, когда Жуковский уже расставался с ним. Но на механическом факультете, который выбрал для себя юноша, все продолжало жить великой преданностью ученому, его традициям.

Шишкин окончил курс в 1926 году по специальности самолетостроения. На Первом авиационном заводе он начал работать конструктором в опытном отделе, руководимом Н. Н. Поликарповым, еще в 1925 году. Но в те годы, когда он выбирал свою специальность, мало кто завидовал будущности авиационного инженера. Считалось серьезным делом строить паровые котлы и машины, железные дороги, мосты, корабли, но не эти летающие мотоциклетки. Для того чтобы избрать специальностью самолетостроение, в то время нужны были мужество и приверженность к делу.

С первых же шагов своей деятельности Шишкин стал работать инженером по расчетам прочности самолетов на авиационных заводах. С большой практической подготовкой, полученной таким образом, в 1931 году он переходит для научной работы в ЦАГИ и руководит здесь отделом прочности. Этот отдел и создает в 1934 году наши собственные нормы прочности самолетов, основанные на опыте советского самолетостроения.

Основной вопрос при определении прочности самолета — это вопрос о возможных величинах нагрузок, действующих на самолет в полете и при посадке, а также вопрос о запасах прочности в конструкции. Шишкин последовательно публикует ряд работ по вопросу внешних нагрузок, действующих на самолет, и создает теоретические основы норм прочности.

Шишкин ввел в практику исследование вопросов прочности непосредственно во время полета, на самолетах.

Полетные эксперименты дали огромный материал. Наши представления о силах, действующих на самолет в полете, приобрели ясность и точность.

В результате еще в 1937 году появились нормы прочности, коренным образом отличающиеся от прежних. Требования скоростных самолетов нашли здесь полное отражение, и, несомненно, это обстоятельство весьма способствовало развитию нашей авиации в деле повышения скорости.
