Обе трубы предназначены для аэродинамического обследования моделей самолетов, крыльев, фюзеляжей и тому подобных объектов.

Но труба «Т-102» сохраняет свое значение и как модель большой самолетной трубы. Она не только облегчила и ускорила ввод в действие большой самолетной трубы, но и до сего времени часто заменяет ее при некоторых опытах и исследованиях.

Развитие и совершенствование экспериментальных методов при исследовании натуральных самолетов в большой трубе рождают всё новые и новые вопросы. Предварительное исследование их при всякой возможности переносится в малую трубу, эксплуатация которой обходится много дешевле.

При постройке трубы «Т-102» был разрешен, между прочим, очень интересный и существенно важный вопрос о «пульсациях» воздушного потока.

С этим странным явлением аэродинамики столкнулись впервые еще в Москве, в старом ЦАГИ, когда там пускали в ход первую у нас трубу с открытой рабочей частью.

Труба была установлена в лаборатории имени С. А. Чаплыгина. Как только труба начинала работать, по всем четырем этажам здания начинали хлопать двери, прыгали на столах графины, трескалась штукатурка. В американской литературе нашлись описания подобных явлений, происходивших в американских трубах, и указывались некоторые средства для предотвращения пульсаций. И вот во время очередного запуска трубы А. И. Сильман и Г. М. Мусинянц произвели такой опыт: сунули ладони рук в поток около обреза трубы. Пульсации немедленно прекратились, графины перестали звенеть и двери успокоились. Все это произошло так неожиданно и так было похоже на чудо, что присутствующие начали аплодировать, а к ним присоединились и сами чудодеи. Тогда пульсации возобновились, и здание опять запрыгало.

Пульсации потока бывают только у труб с открытой рабочей частью. Вызывая вибрацию всего сооружения, пульсации могут угрожать его прочности, и при постройке больших труб пришлось серьезно взяться за изучение этого загадочного явления.

После тщательного изучения причин возникновения в малых трубах пульсаций потока были найдены весьма эффективные меры борьбы с ними. Во все новые трубы были внесены конструктивные изменения, благодаря которым пульсации потока в них сведены до безобидных пределов.

Такого рода конструктивные изменения в очень малой степени сказывались на аэродинамических качествах труб.

Самой существенной и самой крупной работой лаборатории малых труб надо считать создание атласа аэродинамических характеристик современных профилей крыла. Участие в работе принимала вся лаборатория тем или иным путем. Атлас вышел исключительно полным по материалу для аэродинамической характеристики крыловых профилей и оказался чрезвычайно полезным для авиаконструкторов.

Б'oльшая часть научно-исследовательских работ нашего аэродинамического центра после его реконструкции стала посвящаться решению тех новых задач, которые возникают при переходе самолетостроения к большим скоростям. Малые трубы, описанные здесь, и другие, более скоростные, оказались весьма кстати. Именно в них выполнен был ряд интереснейших работ, приближающих нас к разрешению вопросов скоростного полета.

Многие из этих исследований отвечают уже запросам завтрашнего дня, как этого мы и требуем от теоретической науки.

Исследованием же моделей боевых машин, составивших военную славу русской авиации, малые трубы оказали неоценимую услугу в дни войны.

Здесь были исследованы модели опытных самолетов С. В. Ильюшина, А. С. Яковлева, А. Н. Туполева, С. А. Лавочкина, В. М. Петлякова, Н. Н. Поликарпова, П. О. Сухого. Б'oльшая часть этих самолетов и была принята на вооружение Советской Армии накануне Великой Отечественной войны.

Но еще лучшую службу в деле обороны и подготовки победы сослужили большие трубы, составляющие особую достопримечательность нового ЦАГИ.

Блок больших труб

При проектировании больших натурных труб находились люди, выражавшие опасение, очень забавное, но не лишенное смысла. Они опасались, что, испытывая натуральный самолет в столь совершенной аэродинамической трубе и в условиях, столь близких к натуральным, экспериментатор разучится думать и потеряет всякий вкус к творческой работе, так как ему придется лишь механически констатировать факты и автоматически делать из наблюдений практические выводы.

Однако на деле получилось нечто совершенно обратное. В новых условиях экспериментирования целый ряд вопросов получил иное освещение и быстро стал накапливаться новый материал для теоретических обобщений.

Уже самое сооружение больших труб, конструирование и наладка их оборудования потребовали исключительного напряжения творческой мысли, большой изобретательности и остроумия. В этом легко убедиться даже при самом поверхностном знакомстве с устройством и работой этих грандиозных аэродинамических установок.

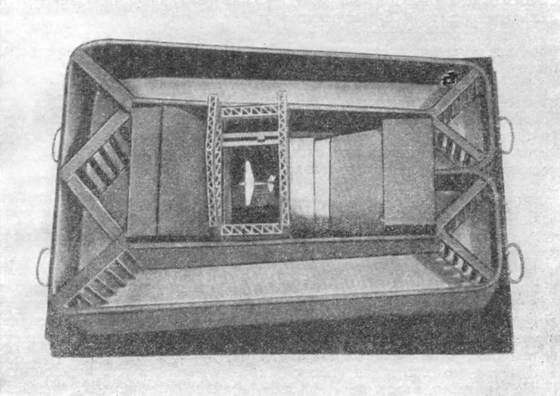

Демонстрационная модель большой самолетной трубы.

Схематически большая самолетная труба — это труба замкнутого типа, с открытой рабочей частью и двумя обратными каналами. Но в открытой рабочей части тут помещается двухмоторный бомбардировщик, а в расширяющейся части трубы мог бы уместиться московский Большой театр, и по этому можно судить о размерах сооружения и здания, в котором оно заключено.

Воздушный поток в такой трубе создают два вентилятора соответственных размеров. Каждый из них вращается спаренными электромоторами мощностью в 15 тысяч киловатт.

Мощность обеих натурных труб составляет 60 тысяч киловатт, и они, работая, потребляют такое же количество электроэнергии, какое давала первая очередь Волховгэса.

Каждый вентилятор весит 30 тонн, но между гигантскими лопастями их и стеной трубы зазор не более нескольких миллиметров. Они сосут воздух с такой силой, что из-за шума, производимого воздушным потоком, экспериментаторы лишены возможности разговаривать. Распоряжения отдаются условными сигналами цветных лампочек. Вообще во время испытаний действует только автоматика, доведенная здесь до высокого совершенства.

В'eрхом достижения конструкторского мастерства являются аэродинамические весы этих труб.

Весы похожи на капитанскую рубку океанского корабля. Кабина стоит под открытой рабочей частью трубы, на потолке ее и помещается испытываемый самолет. Подготовка самолета к испытанию заключается в том, что у него отнимаются шасси, а вместо них ему пристраивают особые «ноги». Мощный кран поднимает затем самолет и устанавливает его на весы, где для его «ног» имеются стальные «калоши», воспринимающие вес самолета и действующие на него силы и передающие их целому лесу всевозможных рычагов.

Рычаги находятся под кабиной, и разобраться в них может только Г. М. Мусинянц, автор весов, да еще несколько «избранных», в ведении которых состоит система рычагов.

Даже К. А. Ушаков, конструктор не меньшего опыта и знаний, построивший с Г. М. Мусинянцем не один прибор, не одни весы, отказывается объяснить назначение и действие того или иного рычага в этой системе.

— Начертить схему действия этих весов я могу, — улыбаясь, говорит он, — но указать, какой рычаг соответствует схеме, я не в состоянии. На схеме он — прямая горизонтальная или вертикальная черта, а тут он может быть горбатым, чтобы пропустить под собой другой рычаг, может иметь самый неожиданный вид… Это очень умственная штука!
