Крылья сверхдержавы

5 марта 1934 г. пилот А.В. Ляпидевский на самолете АНТ-4 участвовал в спасении челюскинцев, за что был удостоен звания Героя Советского Союза № 1. С 9 февраля по 14 июня 1937 г. экипаж в составе летчиков Ф.Б. Фариха, В.А. Пацынко, А.П. Штепенко, М.И. Чагина, В.А. Демидова и трех пассажиров совершил на самолете АНТ-4 большой арктический перелет из Москвы через всю Сибирь и побережье Северного Ледовитого океана, пролетев 23 тыс. км и сделав 47 посадок. Серийная постройка продолжалась до 1933 г. Всего было построено 216 самолетов АНТ-4 различных модификаций (в том числе 66 поплавковых АНТ-4).

Единственный АНТ-4 (Г-1 «Авиаарктика»), сохранившийся до наших дней, находится на стоянке в Ульяновском музее гражданской авиации.

ОСНОВНЫЕ ДАННЫЕ АНТ-4 (Г-1)

Взлетная масса, кг 7500

Полная нагрузка, кг 3000

Нагрузка на крыло, кг/м2 62,5

Крейсерская скорость, км/час 198

Посадочная скорость, км/час 90

Практический потолок, м 2850

Дальность полета, км 950

Разбег, м 260

Пробег, м 350

Длина самолета, м 18,0

Высота самолета, м 5,1

Размах крыла, м 28,7

Площадь крыла, м2 120

Экипаж, чел. 6

На базе АНТ-4 (Г-1) конструкторским коллективом, возглавляемым А.Н. Туполевым, был создан 4-моторный моноплан со свободнонесущим крылом АНТ-6 (Г-2). Летные испытания проводил М.М. Громов в конце 1930 г.

Фюзеляж в своих дополнениях образован прямыми линиями, в поперечном сечении - трапециевидный. Конструктивно он состоял из трех частей, причем средняя составляла одно целое с центропланом. Четырехлонжеронное крыло состояло из центроплана и двух консолей. Стабилизатор - с изменяемым в полете углом установки. Обшивка крыла и фюзеляжа - гофрированная. Моторные рамы - сварные, из труб.

Первый экземпляр АНТ-6 имел двигатели жидкостного охлаждения мощностью 600 л.с. С 1932 по 1937 г. АНТ-6 строился серийно как бомбардировщик ТБ-3 с двигателями М-17Ф мощностью 500-715 л.с. В 1935 г. на нем были установлены двигатели М-34 РН по 840-970 л.с. конструкции А.А. Микулина.

Колеса на первых образцах - спаренные, расположенные одно за другим. С 1935 г. применялись одинарные тормозные колеса увеличенного диаметра.

Самолет АНТ-6 был одним из самых неприхотливых и надежных в эксплуатации.

Со снятым вооружением самолет поступил на службу Аэрофлота как грузо-пассажирский под названием Г-2: снабжал зимовщиков на побережье Ледовитого океана, доставлял пушнину из Якутии и Северной Сибири, доставлял пресную воду на серные прииски Средней Азии, перевозил серу с открытых в Каракумах месторождений в Ашхабад.

Первая попытка создать на базе АНТ-6 пассажирский самолет была предпринята ГВФ еще в 1933 г. Состоялся даже обмен мнениями по этому вопросу с КБ. Но лишь через несколько лет на самолеты Г-2 стали устанавливать пассажирские сиденья (50 мест). Начиная с 1935 г. эти машины появились на аэродромах Ашхабада и Чарджоу, обслуживали линию Москва - Ташкент.

В 1933-1934 гг. несколько АНТ-6 выполнили групповой перелет по Европе. В 1936 г. на этом самолете с двигателем

М-34ФРН конструкции АЛ. Микулина пилот А.Б. Юмашев установил ряд мировых рекордов подъема грузов на высоту. 21 мая 1937 года в 11 часов 35 минут самолет «СССР Н-170» (АНТ-6) под управлением М.В. Водопьянова впервые в мире совершил посадку на Северном полюсе, доставив туда папанинцев.

Всего с 1932 по 1938 г. было построено 819 самолетов АНТ-6 в 12 модификациях.

Как ни прискорбно, до наших дней не дошло ни одного АНТ-6 (Г-2): все самолеты к середине 50-х годов были списаны на металлолом.

ОСНОВНЫЕ ДАННЫЕ АНТ-6 (Г-2) «АВИААРКТИКА»

Взлетная масса, кг 24 050

Полная нагрузка, кг 11 550

Масса пустого самолета, кг 12 500

Практический потолок, м 4500

Максимальная дальность полета, км 2500

Максимальная скорость, км/час 275

Посадочная скорость, км/час 120

Длина самолета, м 25,1

Размах крыла, м 41,8

Площадь крыла, м2 234,5

Высота самолета, м 6,5

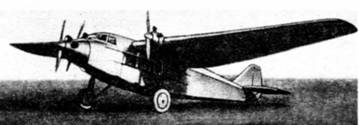

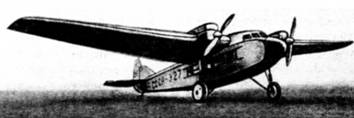

В 1929 г. под руководством А.Н. Туполева был создан первый советский трехмоторный пассажирский самолет АНТ-9 и был выставлен 1 мая на Красной площади для обозрения. В июне того же года М.М. Громов провел летные испытания самолета, во время которых выполнил перелет Москва - Одесса - Севастополь - Одесса - Киев - Москва, в июле-августе осуществил перелет с пассажирами на борту по маршруту Москва - Берлин - Париж - Рим - Марсель - Невер - Лондон - Париж -Берлин - Варшава - Москва. С мая 1929 г. АНТ-9 был внедрен в серийное производство с тремя двигателями воздушного охлаждения «Гном-Рон-Титан» мощностью по 230 л.с. Потом их заменили отечественными М-26 по 300 л.с. Два самолета АНТ-9 работали на авиалинии Москва-Берлин. С 1933 г. выпускались серийно АНТ-9 (ПС-9) с двумя двигателями жидкостного охлаждения М-17 мощностью 500-680 л.с. Пассажирская кабина 9-местная. Обшивка гофрированная. Крыло четырехлонжеронное, шпангоуты фюзеляжа в пределах кабины - рамные. Управление самолета двойное, штурвальное, угол установки стабилизатора - изменяемый в полете.

Экипаж состоял из двух человек: пилота и бортмеханика. Сиденья пилота и бортмеханика располагались рядом и имели персональную регулировку.

Всего было построено 66 АНТ-9, около 60 из них - с двигателями М-17 или М-17Ф.

С 1933 по 1943 г. АНТ-9 (ПС-9) широко использовался в Аэрофлоте. В начале сентября 1936 г. ПС-9 совершил свой первый международный рейс - в Прагу. Два самолета работали на авиалинии Москва - Берлин. Благодаря цельнометаллической конструкции ПС-9 успешно эксплуатировался в жарких и высокогорных районах Средней Азии. Некоторые машины провели в воздухе до 5205 часов, что являлось рекордом для транспортных самолетов того времени.

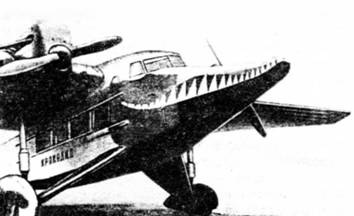

В 1935 г. был выпущен агитационный самолет АНТ-9 «Крокодил» для работы в составе Агитэскадрильи им. М. Горького.

ОСНОВНЫЕ ДАННЫЕ АНТ-9 (ПС-9)

Взлетная масса, кг 6200

Полная нагрузка, кг 1800

Масса пустого самолета, кг 4400

Практический потолок, м 5100

Максимальная скорость, км/час 180

Посадочная скорость, км/час 110

Дальность полета, км 700

Размах крыла, м 23,8

Площадь крыла, м2 84

Длина самолета, м 17,01

Высота самолета, м 5

Запас топлива, кг 720

Число пассажиров, чел. 9

Экипаж, чел. 2

В 1931 г. под руководством А.Н. Туполева был создан пассажирский 5-моторный самолет АНТ-14 на 36 пассажиров при пяти членах экипажа. По назначению и схеме

АНТ-14 представлял собой дальнейшее развитие самолета АНТ-9.

АНТ-14 имел пять двигателей «Гном-Рон» по 480 л.с. каждый.

Кабина пилотов и штурмана располагалась в носовой части машины, сразу за средним двигателем, а для механиков - в центроплане, и имела фонарь, слегка выходивший за верхний обвод фюзеляжа. Это позволяло в полете наблюдать за работой моторов. Механики имели также возможность подойти к двигателям во время полета через боковую дверь в центроплане.

В салоне размещалось девять рядов кресел, по четыре в каждом ряду с проходом посередине.

На самолете было выполнено два полета в Харьков, один - в Ленинград. В 1935 г. он принимал участие в международном празднике в Бухаресте.
