Курс «Инженер по расчету и выбору регулирующей арматуры»

В пределах указанного диапазона урегулирования:

1. Усиление>0,5

2. Усиление<3.0

3. Усиление (max) / Усиление (min) <2.0

4. По возможности постоянное

5. По возможности близкое к 1,0

В пределах указанного диапазона регулирования (по определению, система не будет регулировать за пределами этого диапазона, поэтому не важно, что там происходит), то есть между минимальной и максимальной требуемой пропускной способностью, усиление не должно быть меньше 0,5 или больше чем 3,0. Важно помнить, что определение усиления – это изменение расхода, равное изменению положения клапана, умноженное на коэффициент усиления (q =h * Усиление). Если усиление слишком низкое, когда клапан движется, расход вряд ли изменится. Это означает, что клапан будет неэффективным в управлении расходом. Если усиление слишком велико, небольшие ошибки в положении клапана приведут к большим ошибкам в расходе, тем самым затрудняя или делая невозможным точное регулирование.

Как правило, если усиление изменяется не более, чем в соотношении 2 к 1, можно было бы подобрать один набор параметров настроек ПИД регулятора, и в результате получим хороший контроль и стабильность на протяжении всего диапазона необходимого расхода. Как только изменение усиления в пределах указанного диапазона расхода станет больше, будет сложнее настроить систему для стабильного и хорошего регулирования.

При выборе лучшего клапана из нескольких, которые отвечают первым трём критериям, следует рассмотреть критерии 4 и 5. Коэффициент усиления должен быть постоянным, насколько это возможно. Чем более постоянно усиление, тем более интенсивные настройки ПИД-регулятора могут быть использованы без опасности нестабильности. Усиление должно быть так же близко к 1, насколько это возможно. Обычно, при сравнении установленного усиления различных клапанов для того же применения, поскольку усиление становится более постоянным, он также приближается к 1.

Выбор лучшего клапана на основании установленного усиления

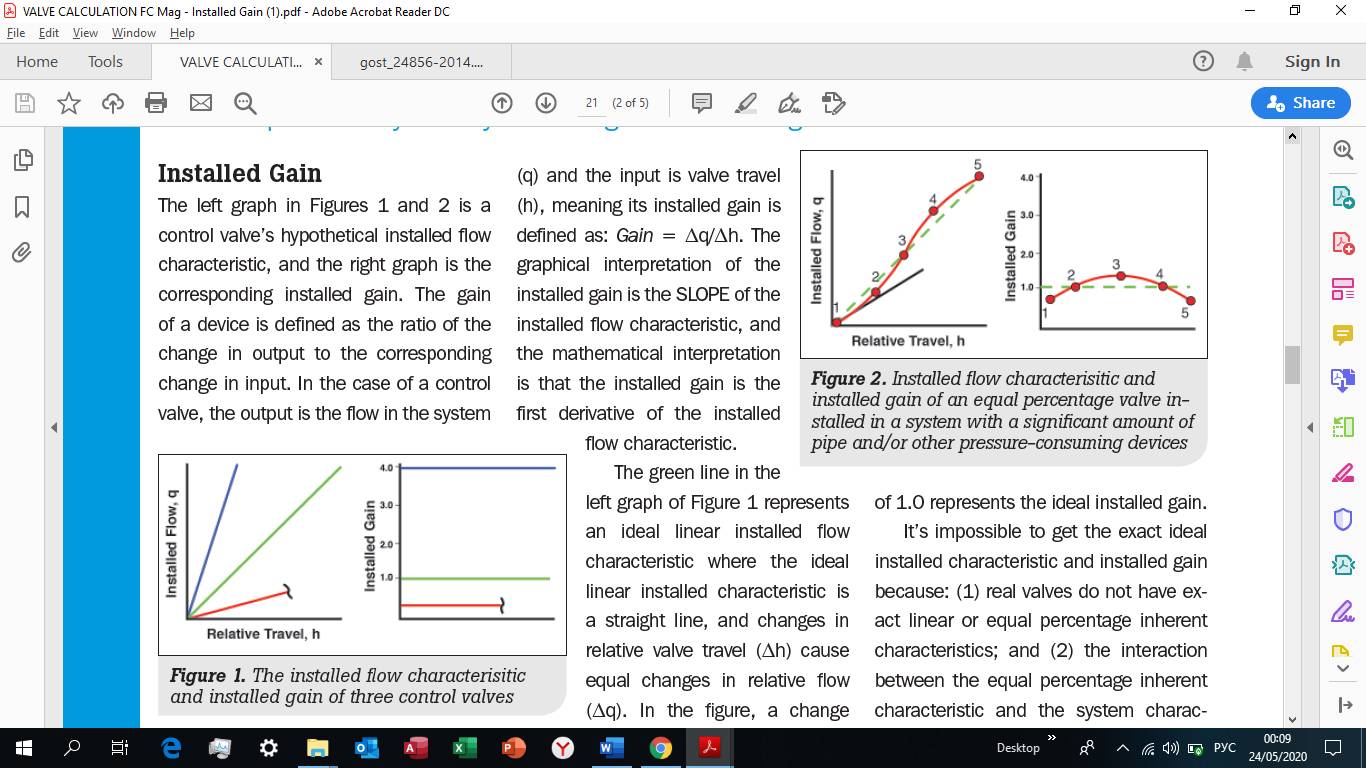

Существует программа определения размера регулирующего клапана, которая основана на базе данных действительных характеристик реальных клапанов, наряду с некоторой предоставленной пользователю информацией о том, как изменяется перепад давления в системе с расходом. Эта программа может рассчитать и построить график установленной характеристики расхода конкретного типа и размера клапана в конкретной системе. Далее программа рассчитывает первую производную от установленной пропускной характеристики и строит ее график установленного усиления. Для того чтобы программа определила модель процесса, как минимум две точки расхода (максимум и минимум требуемого расхода), требуются вместе с указанными значениями указать давление перед регулирующим клапаном P₁ и перепад давления на регулирующем клапане P.

Используя это программное обеспечение, можно показать, как анализ установленного усиления может помочь выбрать лучшую регулирующую арматуру для конкретной системы. Демонстрация основывается на системе, показанной на рисунке 1.25. График на рисунке 1.25 показывает, как P₁, P₂ и P изменяются в зависимости от расхода как по образцу программного обеспечения. Целью является выбрать клапан, чьё установленное усиление выполнит лучшую работу, отвечая рекомендациям выше. Для этого примера такие вещи, как предельный расход, шум и скорость не влияют на выбор, позволяя сосредоточиться на установленном усилении.

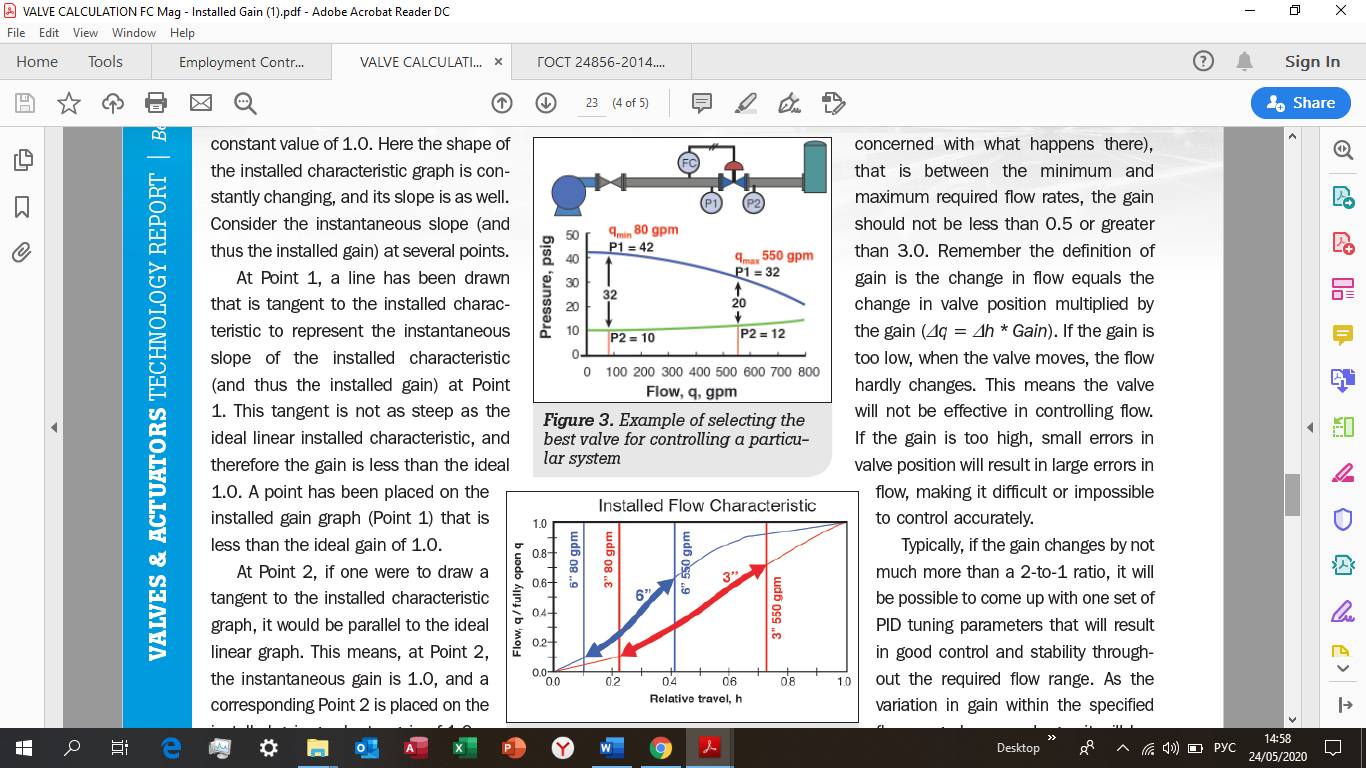

Рис. 1.25. Пример выбора лучшего клапана для управления конкретной системой

На рисунке 1.26 показана установленная пропускная характеристика двух клапанов, рассматриваемых для применения: 6-дюймовый сегментный шаровой кран и 3-дюймовый сегментный шаровой кран. Акцент был сделан на части графиков установленного расхода, которые находятся в указанном диапазоне расхода от 80 до 550 галл./ в мин. Так как сегментный шаровой клапан имеет собственную равнопроцентную пропускную способность, и, так как в системе, где падение давления на клапане уменьшается с увеличением расхода, не удивительно что установленная пропускная характеристика почти линейна (особенно внутри указанного диапазона расхода). Этот сгенерированный компьютером график показывает, насколько линейны установленные характеристики и насколько большой запас прочности на каждом конце требуемого диапазона расхода.

Тем не менее, так как вертикальная шкала упорядочена так, чтобы показать фактический расход, делённый на полностью открытый расход для каждого клапана, при сравнении нескольких клапанов для одного и того же применения, можно не заметить различий в величине наклона на графике и, следовательно, чувствительность к изменениям в положении клапана.

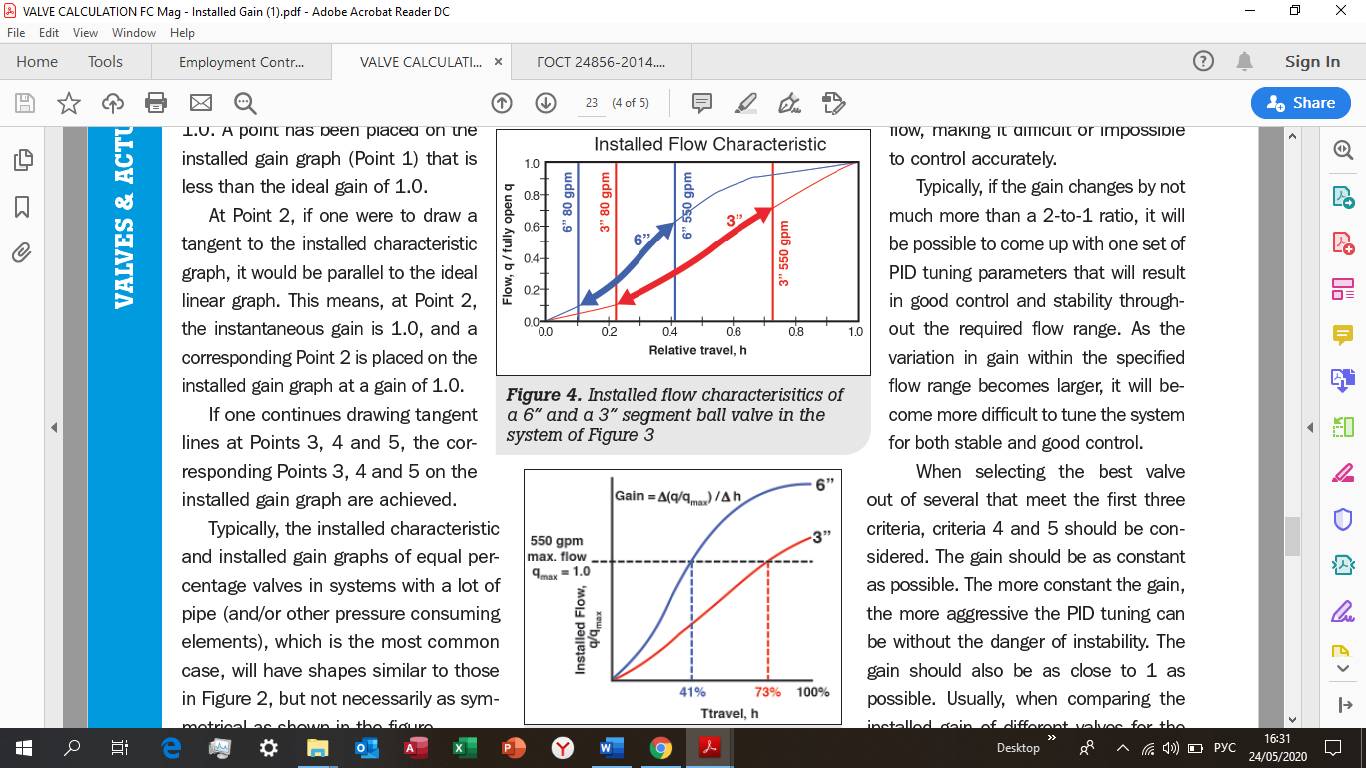

Рис. 1.26 Установленные пропускные характеристики 6 и 3- дюймовых сегментных шаровых кранов в системе, указанной на рисунке 1.25.

Если данные на рисунке 1.26 были нанесены на GPM шкале (галлоны в мин.), а не на расходе, делённом на полностью открытый расход, они будут выглядеть как на рисунке 1.27, где относительная величина наклона разных клапанов хорошо видна. Программа использует график, как на рисунке 5, где усиление рассчитано исходя из максимально необходимого расхода, qmax, то есть усиление = (q / qmax) / h.

Обратите внимание, что этот график по шкале GPM не виден пользователю.

Рис. 1.27. Установленная пропускная характеристика клапанов из рис. 1.26

отображает истинные отношения между ее полностью открытой пропускной способностью и чувствительность к изменениям хода клапана

На рисунке 1.28 показано установленное усиление тех же двух клапанов.

Рис. 1.28. Установленное усиление 6 и 3 дюймовых сегментных шаровых кранов в системе из рис. 1.25.

Акцент также был сделан на части графика, которые находятся в указанном диапазоне расхода от 80 до 550 галлонов в мин. Проанализировав два графика, сразу ясно, что 3-дюймовый клапан – лучший вариант, так как он отвечает всем вышеперечисленным рекомендациям по установленному усилению, а 6-дюймовый клапан – нет. 6-дюймовый клапан имеет максимальное усиление около 3,5. Это означает, что в этот момент положение клапана с отклонением на 1% может вызвать ошибку расхода в 3,5%. Напротив, аналогичное положение 3-дюймового сегментного клапана с отклонением на 1% приведет к ошибке расхода в 2%. Изменение в усилении в пределах указанного диапазона расхода составляет около 2 к 1 для обоих клапанов. Усиление 3-дюймового клапана явно ближе к 1, чем 6-дюймового клапана. Если бы был проанализирован 4-дюймовый клапан, было бы установлено, что он лучше, чем 6-дюймовый клапан, но не так хорош, как 3-дюймовый клапан. Обратите внимание, что на графике усиления 1,0 на оси q / qmax будет всегда максимально необходимым расходом.

Примечание: программа не может отображать результаты для двух клапанов одновременно. Приведенные выше графики были получены путем объединения результатов двух графиков в один. При использовании программы подбора размеров, можно быстро пошагово просматривать графики для каждого из нескольких клапанов для удобства сравнения.

Модуль 2. Требования к проведению рсчетов и выбору регулирующей арматуры

2.1. Надежный расчет арматуры и критерии проведения расчетов

Если вам нужно рассчитать большое количество арматуры в одном проекте, то проблемы для всех участников будут высоки. Нехватка времени, задержки в передаче данных возникают всякий раз, когда происходит обмен информацией. Оперативные данные, которые подвергаются регулярным изменениям, плохая связь между заинтересованными сторонами проекта – все это создает немалый риск того, что будут допущены ошибки при выборе арматуры. В худшем случае результатом могут быть задержки на этапе ввода проекта в эксплуатацию или незапланированные простои, которые нарушают производство. Последующие затраты на неправильно подобранную арматуру могут легко возрасти в шесть или семь раз. Однако большинство потенциальных проблем может быть заранее обнаружено и устранено путем проведения непрерывного и всестороннего контроля с использованием подходящих программных средств.
