В имитационном моделировании к настоящему моменту сложились три самостоятельные парадигмы – системная динамика, дискретно-событийное и агентное моделирование. Они соответствуют разным уровням абстракции при создании модели, что обуславливает применение того или иного подхода.
Принято различать три уровня абстракции: высокий (стратегический), средний (тактический) и низкий (оперативный) [1]. При низком уровне моделируется поведение отдельных объектов, но, в отличие от физического моделирования, используются не точные траектории и времена, а их усредненные или стохастические значения. На этом уровне принято решать задачи, связанные с диспетчеризацией, различными видами транспортировки изделий и материалов, компьютерными системами. На среднем уровне абстракции обычно оперируют с расписаниями, задержками, мощностями и емкостями, физическое перемещение при этом не анализируется. Здесь
Характерными задачами этого уровня являются системы массового обслуживания, модели бизнес-процессов, логистика. При высоком уровне абстракции в модели, как правило, отсутствуют индивидуальные объекты сами по себе, а оперируют лишь с их количеством и агрегированными показателями. На данном уровне моделируется проблемы рыночного равновесия, социально-экономического развития отраслей, экологические процессы.
Дискретно-событийное моделирование

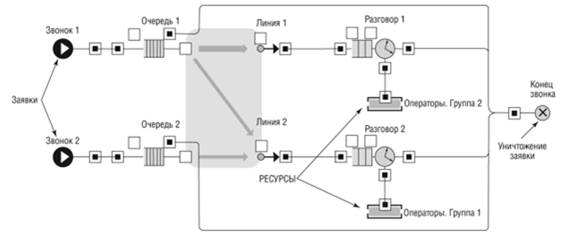

Подходом, соответствующим низкому и среднему уровню абстракции, является дискретно-событийное (далее ДС) моделирование. Его концепцию предложил в 60-х годах прошлого века Джефри Гордон, разработав популярное и сегодня программное средство GPSS. В работе [2] он предложил использовать концепции заявок (entities), ресурсов и потоковых диаграмм (flowcharts). На рис.2.1 изображена типичная потоковая диаграмма, согласно которой моделируется работа call-центра.
Рис.2 1. Пример потоковой диаграммы «обработка звонков в call-центре»
Заявки, в данном случае звонки, представляют собой некие пассивные объекты, которые перемещаются, захватывают и освобождают ресурсы согласно потоковым диаграммам – схемам, описывающим изучаемый процесс. Заявки могут представлять собой людей, товары, детали, документы, сообщения. ДС моделирование является дискретным – каждому событию соответствует определенный дискретный момент времени. Характерной чертой данного подхода является «обезличенность» заявки, от ее индивидуальных свойств абстрагируются. Считается, что все заявки обладают универсальной логикой поведения и обрабатываются по единому, заранее известному алгоритму. Ядро модели отвечает за генерацию, обработку и уничтожение заявок.
Инструменты дискретно-событийного моделирования
Существует достаточно много программных продуктов, поддерживающих ДС подход. Среди всех средств, предназначенных для имитационного моделирования, этот класс наиболее представительный. Например, в отчёте (3) приводятся характеристики 65 различных инструментов. Это объясняется большой популярностью дискретно-событийного моделирования в таких областях как системы массового обслуживания, бизнес-процессы, производство, логистика, транспорт и других. Часть программных продуктов являются достаточно универсальными (Arena, Extend, GPSS, Witness), другие заточены под более узкий класс задач и содержат абстрактные элементы, взятые из предметной области исследования (AutoMod – транспорт, логистика, производство; MedModel – моделирование и оптимизация систем в здравоохранении; Comnet – телекоммуникации).
Стандартными характеристиками большинства продуктов являются: возможность создания модели в графическом режиме (потоковые диаграммы рисуются, используются стандартные шаблоны для отдельных блоков, параметры элементов системы задаются через подменю); интерфейсы для соединения с базами данных, средства для обработки статистики на входе и выходе модели, для ее оптимизации, для создания анимации в ходе имитационных экспериментов.
Системная динамика
Высокому уровню абстракции в имитационном моделировании соответствует подход системной динамики (далее СД), предложенный в 50-х годах прошлого века американским ученым Джемом Форрестером. При данном подходе не рассматриваются индивидуальные объекты, а лишь их количества и агрегированные показатели. Системная динамика применяется тогда, когда нет необходимости или возможности исследовать влияние отдельных объектов, а достаточно изучить поведение системы на уровне агрегированных величин.
Форрестер предложил использовать для этого понятия «накопители» (stocks), и «потоки» между ними (flows) (4). Накопители могут относиться к различным материальным объектам, например, к людям в демографических моделях, товарам, деньгам при моделировании баланса на рынке, природным
ресурсам в задачах экологии. На рис. 2.2 приведена системно-динамическая диаграмма из модели распространения продукта на рынке.Рис. 2.2. Пример системно-динамической диаграммы «Проникновение продукта на рынке»
Инструменты системной динамики
В ней три объекта – накопителя: «потенциальные пользователи», люди, формирующие спрос и люди, являющиеся реальными пользователями. Такие факторы как реклама, частота контактов определяют потоки, в соответствие с которыми накопители «перетекают» друг в друга. С формальной точки зрения системно-динамическая модель представляет собой систему дифференциальных (в частном случае алгебраических) уравнений, определяющих потоки между накопителями. Отличительной чертой СД является неразличимость объектов, находящихся в одном накопителе. Их невозможно индивидуализировать, приписав различные свойства, логику поведения или процесс обработки. Все взаимосвязи задаются на уровне накопителей, то есть между агрегированными величинами.
Системно-динамические модели обычно применяются при стратегическом анализе и долгосрочном планировании. Интересные примеры их использования можно найти как в монографиях по системной динамике, например в (5) и (6), так и в многочисленных статьях по конкретным системно-динамическим моделям, созданным за более чем полвека развития данной парадигмы.
Число программных продуктов, предназначенных для использования системно-динамического подхода, относительно невелико по сравнению с ДС моделированием. Наиболее распространены инструменты Vensim компании High Performance Systems (www.hps nc.com), Powersim компании Powersim, SA (www.powersim.com), IThink компании Ventana Systems (www.vensim.com), а также Anylogic. Vensim является из них наиболее простым и недорогим, обладая при этом такими характеристиками, как поддержка графического создания потоковых диаграмм; встроенные логические операторы и генераторы случайных чисел; средства для связи с базами данных для генерации отчетов, анимации и анализа чувствительности.
Важной характеристикой инструментов Powersim и IThink являются встроенные алгоритмы частичной поддержки дискретного моделирования. Это позволяет создавать модели с разными уровнями абстракции для отдельных блоков. Более подробную информацию о характеристиках данных инструментов можно найти на сайтах компаний разработчиков и в руководстве по Powersim (7).
Агентное моделирование
Третьей парадигмой в имитационном моделировании является агентное моделирование (далее АМ). Агент представляет собой индивидуализированный активный объект, который может обозначать человека, транспортное устройство, компанию, населенный пункт. В зависимости от того, какой объект представляет собой агент, модель может соответствовать высокому уровню абстракции (агент – компания, страна), среднему (агент – транспортная единица), низкому (агент – отдельный человек) или сочетать несколько уровней. Таким образом, данная парадигма является наиболее универсальной.
Основным отличием агентного подхода от первых двух является построение модели по принципу снизу-вверх. Зависимости между агрегированными величинами не задаются исходя из знаний о реальном мире, а получаются в процессе моделирования индивидуального поведения десятков, сотен или тысяч агентов, их взаимодействия друг с другом и с объектами, моделирующими окружающую среду. Например, исследование рынка будет происходить не в понятиях совокупного спроса и предложений, а в модели будут заложены возможные реакции отдельного человека на изменение цены, его потребительские характеристики. У агентов появляется возможность «общаться» между собой, обмениваться информацией, предпочтениями, влияя, тем самым, на поведение друг друга. Модель может учитывать пространственные характеристики, взаиморасположение агентов по отношению друг к другу и объектам окружающей среды.
К преимуществам агентного подхода следует отнести: отсутствие предопределенности в поведении системы на глобальном уровне, что может привести к появлению новых гипотез о ее функционировании в ходе симуляции модели; реализм и гибкость в описании системы, возможность моделировать самые сложные нелинейные обратные связи, использовать любой необходимый уровень детализации и абстракции. В АМ отсутствуют ограничения на гетерогенность элементов модели; появляется возможность моделирования общения и обмена информацией.
