Курс «Основы выбора и применения материалов для трубопроводной арматуры»

Общая схема разработки литейных сталей показана на рис. 1.1.

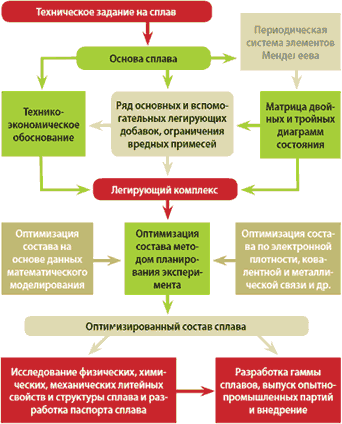

Рис. 1.1. Схема выбора состава литых сталей

Используя эту схему, мы попытаемся провести инжиниринг литой стали для криогенной арматуры. Для этого мы определим, является ли хладноломкость металлов коренным свойством металлов, и связана ли она с Периодической системой элементов Д. И. Менделеева. Далее это позволит нам определить возможности легирования элементов, составляющих основу сплавов с целью повышения хладостойкости и начать формировать комплексы легирующих элементов для управления свойствами сталей. Мы также рассмотрим возможные механизмы изменения свойств сталей под действием низких температур и попытаемся представить механизмы развития хладноломкости в связи с изменением электронного строения материалов. При этом мы сосредоточимся на металлах, которые чаще всего используются для легирования стали и сплавов на основе железа.

В нашем исследовании для дальнейшего инжиниринга литых криогенных сталей мы будем двигаться от макроуровней и до наиболее возможного при современном состоянии методов исследований микроуровня, продвигаясь все ниже и ниже по иерархии структур. В дальнейшем при инжиниринге сталей это поможет нам выявить ведущие уровни управления литой структурой для повышения сопротивления стали хрупкому разрушению при криогенных температурах.

1.3. Модуль 3. Практика исследования литейных сталей

ОСНОВНЫЕ ТЕМЫ МОДУЛЯ

Обзор решений по выбору литейных сталей для криогенных температур. Основные классы материалов. Их преимущества и недостатки.

Применяемые методы исследований.

Механические и технологические свойства литейных хромомарганцевых сталей.

Комплексное влияние легирующих элементов на механические и литейные свойства хромомарганцевых сталей при криогенных температурах.

Влияние литой структуры на свойства сталей при криогенных температурах. Фрактография разрушения литых сталей.

Оценка совокупного влияния структуры и легирующего комплекса на свойства литых хромомарганцевых сталей.

Модуль 3 является наиболее важным для практики исследования литых сталей на основе хромомарганцевого аустенита, как наиболее перспективной основы для литых сталей криогенного назначения. В модуле мы подробно рассмотрим особенности формирования свойств литых сталей и математические модели изменения свойств в зависимости от изменения характера легирования. Наше исследование мы сопроводим детальным исследованием особенностей литой структуры хромомарганцевых сталей с целью определения всех значимых элементов структуры сталей, способных оказывать серьезное влияние на хрупкость сталей при криогенных температурах.

ПРАКТИКА ИССЛЕДОВАНИЙ ЛИТЫХ СТАЛЕЙ ДЛЯ КРИОГЕННЫХ ТЕМПЕРАТУР

Сейчас мы в конспективной форме дадим основные положения работы, доказывающей перспективность хромомарганцевой системы легирования литых сталей для криогенных температур. Так, хромомарганцевая система легирования в литых сталях позволяет:

– обеспечить повышение хладостойкости за счет выбора рациональной системы легирования. В частности, для корпусов криогенной арматуры найдена оптимальная хромомарганцевая система легирования.

– предложить оптимальные решения для литейных хромомарганцевых сталей, сочетающих в себе высокую прочность при комнатной температуре и высокую вязкость при криогенной температурах.

– выявить свойства этих сталей, и найти области составов литого хромомарганцевого аустенита, имеющего повышенный комплекс механических и литейных свойств.

– дать конкретные рекомендации по выбору состава сталей для литой криогенной арматуры и других деталей криогенных систем.

– предложить математические модели и регрессионные зависимости механических свойств в зависимости от химического состава Cr-Mn-Ni-V-N сталей в широком диапазоне температур и концентраций легирующих элементов. Мы представим регрессионные зависимости литейных свойств от химического состава Cr-Mn-Ni-V-N сталей, способные значительно облегчить поиск оптимальных составов при инжиниринге литых сталей.

– показать характер разрушения литейных сталей при криогенных температурах и выявить наиболее важные элементы структуры, ответственные за хрупкое разрушение литых сталей. Так, Вы увидите, что наибольшее влияние на уровень пластических и вязких свойств оказывает ликвация примесей внедрения и серы, характер дендритной структуры и неметаллических включений. Даже при неравномерном распределении хрома и марганца в пределах литого дендритного зерна, обусловленного концентрацией этих элементов и условиями затвердевания, хладостойкость этих сталей увеличивается.

В практике инжиниринга литых сталей это означает, что, используя регрессионные зависимости, Вы сможете осуществлять обоснованный выбор состава сталей, отвечающих заданному комплексу механических и литейных свойств, получать конкретные составы для литых деталей криогенной техники, позволяющих гарантировать их работоспособность при криогенных температурах. При внедрении этих сталей Вам окажет помощь технологическая инструкция на выплавку, заливку форм и термообработку новых марок сталей. Все вместе дает возможность получить экономический эффект от внедрения литейных Cr-Mn сталей вместо деформированных Cr-Ni сталей. По имеющимся расчетам экономический эффект составляет свыше 700 Долл. на тонну литья.

Основные преимущества применения хромомарганцевых сталей для криогенной техники связаны с нахождением оптимальных пределов варьирования основных легирующих элементов. Как выяснилось, только литейные стали на основе хромомарганцевого аустенита способны обеспечить одновременно высокие механические свойства, высокую хладостойкость при 77К и ниже и одновременно высокие литейные свойства. Хромомарганцевые литые стали для повышения свойств целесообразно легировать элементами, повышающими прочность (азот и ванадий) и пластичность (никель).

В результате рассмотрения множества данных о применении литейных сталей были определены пределы варьирования основных легирующих элементов, позволяющих получить высокий комплекс свойств: хрома 8–14 %, марганца 20–28 % для обеспечения аустенитной структуры, никеля 0–6 % для получения высокой низкотемпературной вязкости, ванадия 0–1,5 % для измельчения дендритной структуры, азота 0–0,2 % для повышения прочностных свойств при комнатной температуре.

МЕТОДИКА

Выбор составов при комплексном инжиниринге сталей проводится при помощи метода планирования эксперимента. В приводимом исследовании план эксперимента состоял из 21 состава. Стали выплавлялись в 150 кг открытой индукционной печи с хромомагнезитовым тиглем и заливались в оболочковые формы – кусты образцов для механических испытаний, а также в литейную форму Нехендзи-Купцова.

Испытания сталей проводятся методами статического растяжения и на динамический изгиб. В приведенных материалах по практике исследования сталей их испытывали в нетермообработанном состоянии и после аустенитизации при 1000–1100^оС, выдержки 1 час, охлаждения в воде. Для получения системных результатов, кроме испытаний на статическое растяжение гладких цилиндрических образцов диаметром 6мм и образцов на динамический изгиб размером 10х10х55мм с острым надрезом по Шарпи при температурах 293, 77 и 20К проводятся исследования образцов, вырезанных из литейной пробы после заливки в кокиль, а также после обработки давлением. По результатам заливки определяются литейные свойства.
