Курс «Применение трубопроводной арматуры». Модуль «Применение поворотной арматуры в энергетике»
Шрифт:
Плохая калибровка позиционера, неправильная задача командного сигнала со стороны системы управления приводит к разгону клапана и работе в режиме автоколебаний. Вынужденные автоколебания задают регулярные пульсации потока. Из-за особенностей реологических свойств и течения сложных смесей пульсации концентрации могут сохраняться на всем протяжении трубопроводной части до следующего технологического элемента.
ТРЕБОВАНИЯ К КЛАПАНАМ И АРМАТУРЕ

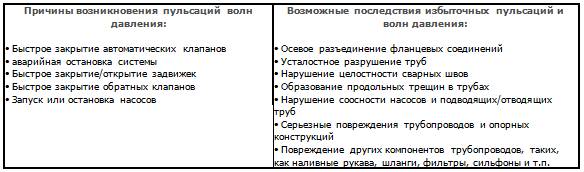

Фактор пульсаций, как связанный с надежностью и работоспособностью клапанов, пока не учитывается в их основных спецификациях. Только у нескольких
Чтобы сгладить воздействие пульсаций и гидроударов и «мягких» гидроконцентрационных ударов на работу клапанов необходимо использовать специальную конструкцию клапана. Так для сглаживания волн давления, расхода или концентрации должно учитываться следующее:
– Клапаны, работающие в условиях гидроудара, должны предусматривать специальные решения для повышения надежности в условиях мало и высокоцикловой нагрузки.
– Надежность в условиях гидроудара должна учитываться в конструкции клапана.
– Для исключения образования пульсаций собственно от закрытия\открытия клапана, в нем должны быть предусмотрены предохранительные схемы сглаживания давления при помощи дополнительных устройств.
– Время срабатывания при открытии и закрытии клапана должно соответствовать требованиям образования или затухания волны давления и пульсаций для устранения гидравлического удара. Открывание и закрывание клапана должно происходить, как правило, медленно.
– Время реакции клапана на сигнал должно быть минимальны.
ПРИМЕНЕНИЕ КЛАПАНОВ ДЛЯ РАБОТЫ В УСЛОВИЯХ ГИДРОУДАРОВ
Гидроудары могут появляться в системе нерегулярно или периодически. Предсказуемыми являются только те, которые связаны с задаваемой работой технологического оборудования. К ним относятся, например:
– пуск\останов насоса
– быстрое опорожнение\заполнение емкости, технологического узла
– автоматическое перекрытие линии клапанами.
Непредсказуемыми являются процессы пульсаций, возникающие из-за отклонений в технологическом процессе. Они могут приводить к:
– кавитации
– повышенной виброактивности
– нарушению работоспособности.
Для условий пуска \останова насосов выбираются обычные клапаны с возможностью, как отсечки, так и регулирования.
Для условий быстрого опорожнения линии, а также в варианте предохранительного клапана для быстрого опорожнения линии клапаны должны иметь следующие особенности:
– Высокие коэффициенты пропускной способности клапанов (Кv): для обеспечения защиты трубопровода от волн давления потребуются меньшие размеры и (или) меньшее число таких клапанов. Этим обеспечивается снижение расходов на установку и снижение веса систем защиты трубопроводов.
– Быстродействие – быстрое открытие и плавное закрытие клапанов позволяют своевременное реагирование на изменение давления в системе жидкости.
– Дополнительный резерв по пропускной способности позволяет справляться с непредвиденными, более высокими, чем расчетные, скачками давления систем.
– Жесткость конструкции, исключает такие проблемы, как утечку среды через сальниковые уплотнения, разрыв элементов и их деформацию, что обычно приводит к выходу из строя
клапанов.– Простота обслуживания и надежность конструкции.
Для условий работы при автоматическом перекрытии линии автоматическими клапанами при условии возникновения гидроудара и пульсаций, клапаны должны иметь элементы повышения надежности. К ним относятся несколько основных элементов. Это такие элементы как:
– Жесткое соединение шара с осью, механизм противостояния выдавливанию оси, специальные способы запирания седел. Компания Метsо Automation использует для этих целей цельнолитой шар-ось «Stem Ball», исключающий возможность разъединения шара с осью, его заклинивание и потерю работоспособности.
– Специальный конструктивный элемент безопасности от выдавливания оси. Элементом повышения промышленной безопасности служит специальный литой элемент на клапане, с целью предотвращения выдавливания оси из своего гнезда. В этом случае предотвращается риск нанесения ущерба жизни и здоровью персонала, катастрофических аварий и наружных утечек среды.
– Специальное соединение клапана с приводом. Это специальный кронштейн для соединения оси с приводом.
– Позиционеры, способные работать в условиях высокой вибрации.
– Специальный инструментарий, включающий конечные выключатели типа SWITH GUARD, позволяющий обеспечить медленное открытие клапанов, работающих на создание гидроудара или медленное закрытие клапанов, работающих на создание обратного гидроудара. Для преодоления большого поворотного момента накоплении давления при закрытии шарового или дискового затвора при медленном закрытии может быть установлен бустер – усилитель давления.
– Учитывая, что при гидравлическом ударе обычно начинается протечка по фланцам, что и служит признаком повторяющихся гидравлических ударов, следует отметить возможность применения фланцев с поверхностями, выполненных по варианту «шип-паз».
Типы рекомендуемых клапанов METSO AUTOMATION для условий высоких пульсаций и гидроударов приведены ниже, табл.2.16.
Табл. 2.16. Типы клапанов Метсо, применяемых для условий высоких пульсаций и гидроударов
ВИБРАЦИЯ В СИСТЕМАХ ПАРОРАСПРЕДЕЛЕНИЯ И ЕЕ ВЛИЯНИЕ НА РАБОТОСПОСОБНОСТЬ КЛАПАНОВ
Клапаны испытывают нагрузки от вибрации. Наиболее часто это происходит в системах парораспределения. Эти проблемы встречаются в турбинном хозяйстве, ТЭС и ТЭЦ, системах подачи пара СРК и в пароконденсатных системах.
При эксплуатации систем парораспределения, особенно турбинного хозяйства, отмечаются систематические повреждения органов парораспределения. В большинстве случаев повреждения обусловлены обрывами штоков регулирующих клапанов, искажениями прилегания чаши к седлу, выпрессовкой седел, а также отклонениями в фиксации сегментов седел регулирующей ступени. К наиболее распространенным неполадкам в системах парораспределения относятся износ элементов подвески штоков, уплотнительных букс и поршневых колец. Износу подвергаются также тяги, серьги, подвески, ограничительные шпильки прижимных пружин, элементы шарнирных соединений и детали передачи усилий от сервомоторов.
