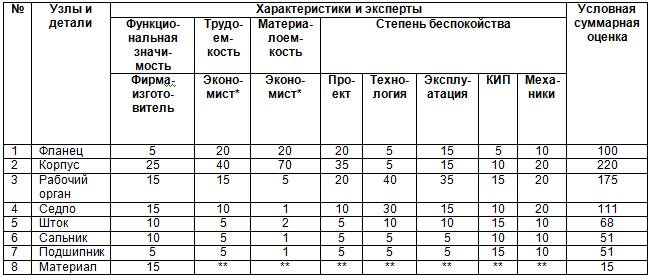

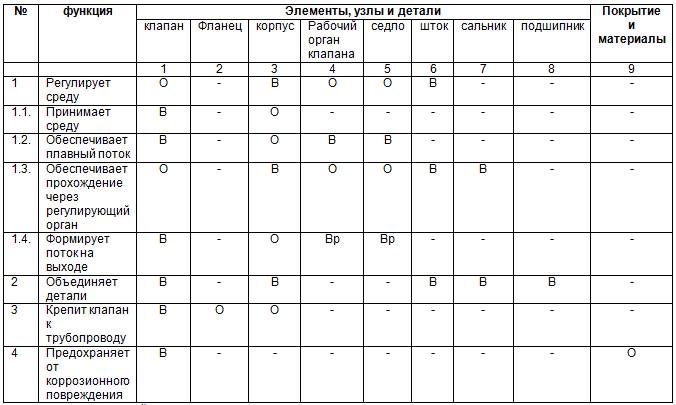

3. Рабочий орган. Рекомендуется использовать чашевые сегменты, как эффективно использующие возможности самого потока по снижению абразивного износа.
4. Седло. Рекомендуется обеспечить значительно большую неистираемость седла, а также учитывая вероятность образования кристаллизации и налипаний на сегменте – рассмотреть возможность использования шабрирующих седел, с посадкой с натягом (без подпружинивания) чтобы избежать кристаллообразования под седлом с последующим заклиниванием клапана.
5. Шток, сальник, подшипник. В зависимости от конструкции клапана и, учитывая обеспокоенность их состоянием в основном отдела главного механика, изучить возможности диагностирования и настройки позиционеров на диагностирование
На основании представленных материалов была выбрана наиболее эффективная конструкция клапана для регулирования на основании прифланцовываемого сегментного клапана, рис. 18.

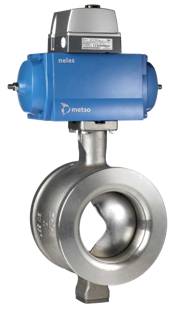

Рис. 18. Выбранный регулирующий сегментный клапан серии RA
Сборочный чертеж клапана представлен ниже

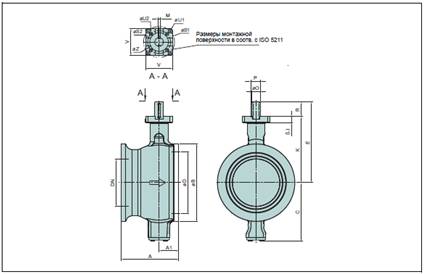

Рис. 19. Сборочный чертеж клапана серии RA
Результаты анализа
Среднее снижение размеров по строительной длине составило при условном проходе 100мм 400мм (115мм против 530мм) и по высоте до 400мм (306 мм против 703мм). Особенно впечатлило изменение в весе клапана – снижение веса достигало до 130кг (15кг против 159кг). Столь сильное изменение веса было связано не только с устранением фланца на клапане, но также и с тем, что на два размера изменялся расчетный проход для обеспечения требуемой пропускной способности. Возможности регулирования при наличии V-образного прохода расширялись и создавали возможности увеличения диапазона регулирования с 15–25% максимально для представленных клапанов до регулирования в диапазоне 5–95% по предлагаемому клапану, что важно для условий зарастания.
Большую роль в понимании того, какая конструкция могла бы в большей степени соответствовать долговременным тенденциям развития клапанов для этого сегмента, оказали законы развития технических систем (подробнее см. Горобченко С. Л. Трубопроводная арматура и клапаны: законы развития технических систем и «технологическое проталкивание» в маркетинге, журнал ТПА, №5 2011, стр.58–62.).
Так, закон повышения идеальности предписывает повышение компактности – уменьшение сил, размеров и времени выполнения операций. В нашем случае он достигается при помощи перехода к другой конструкции клапана, по возможности, устранением фланцев, перехода к четвертьповоротному, более быстрому выполнению действия. Попутно решается и задача уменьшения вибрации, столь актуальная для производства с частыми сменами режимов, многочисленными пусками и остановами карбонизационных колонн.
Часть закона, касающаяся повышения идеальности выполнения функций (в нашем случае – регулирования), также явно выражена в конструкции сегментного клапана. Он имеет ту же пропускную способность, что и устанавливаемый ранее вентиль, только имеет на 2 размера меньше по сравнению с ним. К тому же он способен давать равнопроцентную характеристику с 5 до 95% открытия, что несравнимо лучше по сравнению с клапаном типа применяемого вентиля. Сила этого закона также проявилась и в том, что равнопроцентная характеристика значительно лучше отвечает требованиям надсистемы регулирующей арматуры – контура регулирования и системы автоматизации.
Проверка по закону повышения динамичности конструкции в нашем случае также показала верность выбранного пути. В частности, если следовать традиционной логике, то в этом случае необходимо было и дальше продолжать ужесточать конструкцию, например, вводя керамические элементы или полностью перейдя на керамический клапан. Однако цена
такого клапана для недорогих сред является экономически нецелесообразной. Выбор же в сторону более динамичного сегментного клапана, где его защита в большей степени осуществляется в динамике самим потоком, лучше соответствует закону и одновременно идеальному конечному результату – клапан сам себя защищает от вредных воздействий.Резкое снижение веса – это не только повышение степени идеальности, но и вытеснение человека из системы, создающее предпосылки для развития автоматических систем диагностики. В нашем случае сегментный клапан вписывался и в эту долгосрочную тенденцию, в которой и проявляется действие этой закономерности. В дальнейшем можно было наметить пути дальнейшего вытеснения человека из уровня управления, за счет повышения диагностируемости клапана, роста использования нематериальных частей и программирования с ростом применения цифровых позиционеров.
Представление результатов

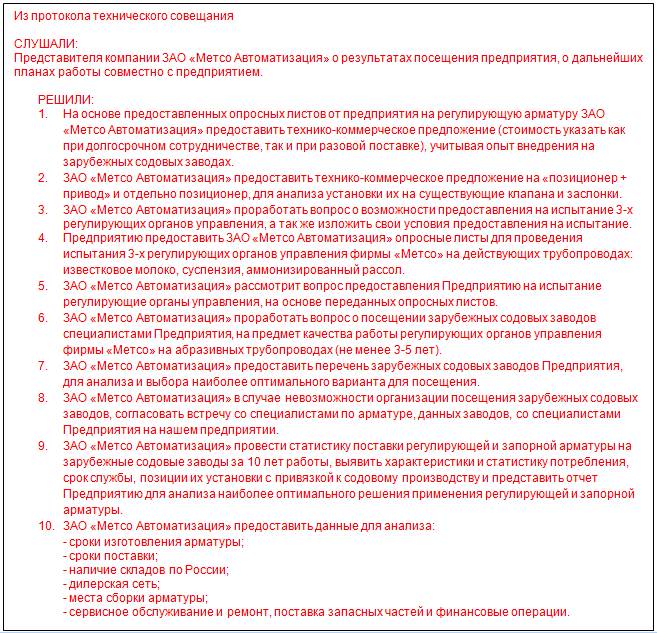

Разработанное решение было представлено специалистам компании–клиента и закреплено в протоколе совещания у главного инженера, по рассмотрению реализации мероприятий поставки регулирующей и запорной арматуры фирмы «Метсо». Важность совещания заключалась в том, что решение принимается всеми отделами. В нашем случае это были начальник ПО, главный метролог, начальники производств ХК, БС, кальцинированной соды, и др. (их много), руководитель СИ и ТР, начальник ТО, зам. главного энергетика, начальник УС. Выдержку из протокола см. ниже:
Как видно из протокола, специалисты предприятия не были уверены в силе решения, справедливо считая, что оно является слишком новым и должно быть подтверждено референцами, см. п. 1;3;8;9. В противном случае предполагалась сначала установка клапанов на опытную эксплуатацию и только после этого переход к закупке всей спецификации. Этот вариант был неприемлем из-за сроков и дополнительных финансовых затрат.
Дорабатываем предложение
Для решения вопроса был изучен опыт компании Метсо в других странах, чтобы найти возможные референцы установки сегментных клапанов. В результате была подтверждена правильность выбора клапанов, и из одного из зарубежных офисов был получен подробный отчет о применении сегментных клапанов для содовых производств.
Чтобы быть ближе к реальности мы поискали, где в России и СНГ хорошо стоят клапаны серии RE, поскольку это весьма новое решение по сравнению с традиционным. Оказалось, много где…
Рис. 19. Применение сегментных клапанов RA на содовом участке металлургического предприятия
Грамотное техническое описание и доказательная референтная база окончательно склонили специалистов предприятия в пользу сегментных клапанов.
Работа над коммерческими условиями поставки
Работа команды специалиста по инжинирингу и менеджера не заканчивается на выборе клапана. Необходимо изучить и финансовые возможности компании–потребителя и предложить наиболее выгодные условия поставки и финансирования. В нашем случае клиент не мог позволить себе приобретение всего пакета клапанов для реконструкции, который составлял свыше 500 клапанов и просил перенести часть поставки на следующий год.
