Курс Трубопроводная арматура. Модуль-кейс Выбор регулирующей арматуры по критерию надежности регулирования

В открытом положении ось отверстия в затворе совпадает с осью трубопровода, а в закрытом оси, наоборот, перпендикулярны. Для полного открытия или перекрытия крана достаточно повернуть шар на 90°.

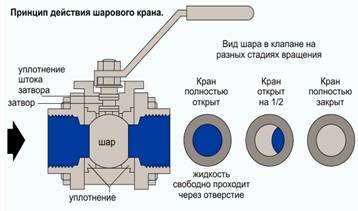

Рис.1.14. Принцип действия шарового крана

Герметичное перекрытие потока шарового крана обеспечивается плотным прилеганием полированной поверхности шара к полимерным торцевым кольцам. В кранах с плавающим шаром дополнительное уплотнение обеспечивается за счёт прижатия затвора к торцевому кольцу под давлением рабочей среды.

Для ручного управления шаровым краном пользуются рычагами, а при необходимости автоматического или дистанционного управления на шаровой кран можно установить электропривод.

Как регулирующую арматуру обычные шаровые краны, с мягкой опорой, применять не рекомендуется из-за плохой регулировочной характеристики. Кроме того, если шар находится в промежуточном положении, перемещаемая среда попадает в зазор между корпусом и шаром, и в нем начинают накапливаться отложения, что при длительной работе в таком режиме может привести к «прикипанию» шара[4].

Если добавить в шаровом кране опору снизу, то кран может быть регулирующим или запорно-регулирующим.

Клапаны

Клапан – это тип арматуры, у которой запирающий или регулирующий элемент перемещается параллельно оси потока рабочей среды [2].

Клапаны трехходовые

Они бывают: смесительные и разделительные. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. (рис.1.15).

Рис.1.15. Клапаны трехходовые

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход.

Клапан регулирующий и запорно-регулирующий

Клапан запорно-регулирующий устанавливается в системах автоматического регулирования технологическими процессами [6]. Он предназначен для регулирования и перекрытия потоков регулируемой среды без абразивных частиц, совместимых с материалами внутренних частей корпуса. Принцип работы запорно-регулирующего клапана– это изменение расхода среды через своё проходное сечение. Такой клапан применяется в качестве регулирующей арматуры на тепловых пунктах, в системах теплоснабжения, и т.п.

Для автоматического управления процессами, протекающими в системах тепло-, водоснабжения и системах кондиционирования воздуха, в качестве исполнительных устройств применяются запорно-регулирующие клапаны с электроприводами [6]. Пример запорно-регулирующего клапана показан на рис.1.16.

Рис.1.16. Клапан запорно-регулирующий

Клапан регулирующий

Регулирующие клапаны являются элементом системы автоматического регулирования и в то же время элементом гидравлической системы тепло- или холодоснабжения [3].

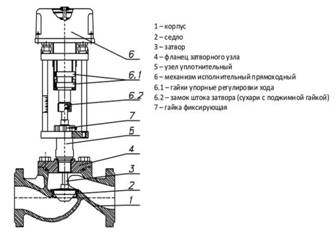

Регулирующий клапан используется для ограничения расхода воды. В зависимости то конструкции запорного органа, принцип работы регулирующего клапана аналогичен принципу действия задвижки или шарового крана. Пример регулирующего клапан приведен на рис.1.17.

Рис.1.17. Клапан регулирующий

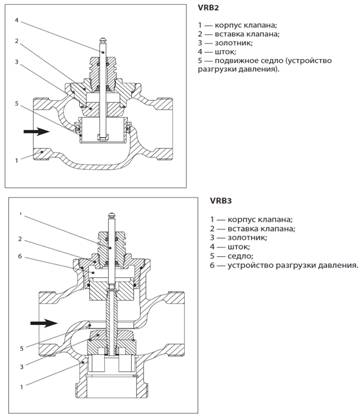

– Двухходовые регулирующие клапаны используются для управления теплоотдачей теплообменных аппаратов систем горячего водоснабжения и независимых систем отопления, управления процессом смешения в тепловых пунктах с зависимым подключением к тепловой сети и в качестве исполнительного органа регулятора расхода, давления или перепада давления непрямого действия [3].

–Трёхходовой регулирующий клапан используется для смешения или разделения потока теплоносителя, поэтому его ещё называют смесительными и разделительными клапанами. Наиболее широкое распространение получил в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения. Он устанавливается для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления, подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной [3].

Сегментный клапан

Использование сегментных клапанов в теплоэнергетике обусловлено необходимостью регулирования потоков химически активных вязких жидкостей, суспензий и газов, проходящих по трубопроводам. Так, сфера применения клапанов с шаровым сегментом требует максимально точной регулировки потока рабочей среды в составе различных промышленных систем для регулирования и перекрытия потоков газа, пара, жидкости и достижения необходимого уровня герметичности. Клапаны используются на ГЭС, АЭС, ТЭС, в химической промышленности, в структуре нефтегаза, а также в системах тепло- и водоснабжения [8].

Сегментный клапан состоит из корпуса, дроссельного узла в виде шарового сегмента и системы управления, обычно привод. Данный вид клапана наиболее часто используется в экстренных условиях – при повышенных температурных показателях и показателях давления – и благодаря своим конструктивным особенностям обеспечивают должную герметичность и высокую точность регулирования при эксплуатации в абразивных и агрессивных средах, в условиях кавитации. Пример сегментного клапана приведен на рис.1.18.

Рис.1.18. Сегментный клапан

Клапан с шаровым сегментом наиболее оптимален для регулирования потоков всевозможных взвесей и жидкостей, содержащих твердые частицы, а также газа, он обеспечивает высокую точность регулирования потока, а так же позволяет сократить неизбежные потери энергии и достичь увеличенного коэффициента пропускной способности в сравнении с шаровыми кранами и дисковыми затворами.

Игольчатый клапан

Затвор игольчатого клапана движется вдоль уплотнительных поверхностей седла и выполнен в форме узкого конусного цилиндра. Такая форма затвора позволяет обеспечить высокую герметичность устройства, а также обеспечить более плавное изменение сечения прохода при увеличении или уменьшении объема подачи рабочего материала. Игольчатые клапаны используют как для жидких, так и для газообразных сред. Устройства широко используются в промышленности для полного перекрытия потока рабочей среды и для регулирования ее давления и расхода.
