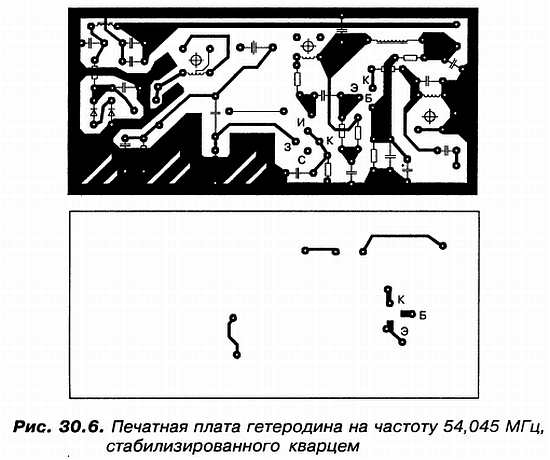

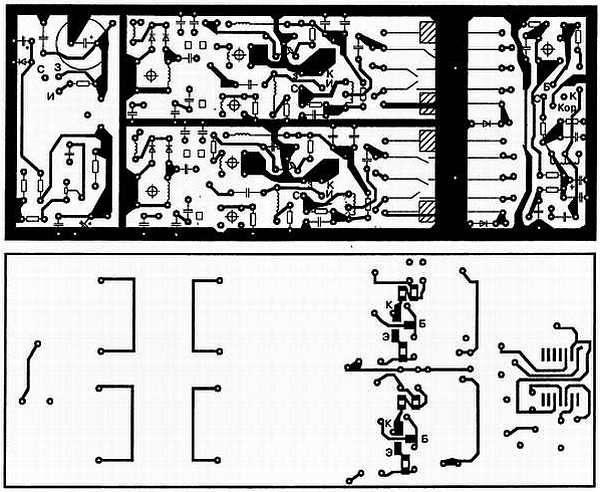

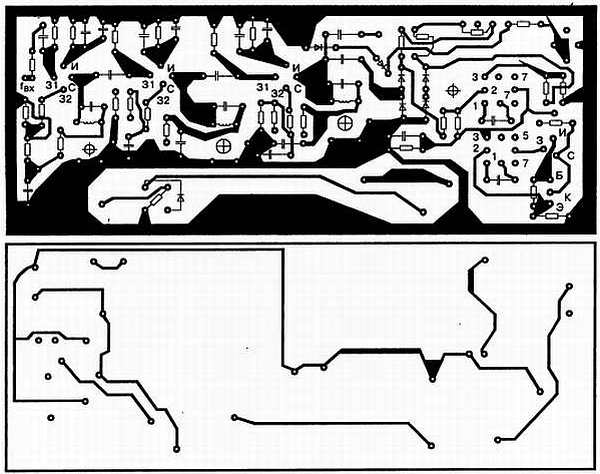

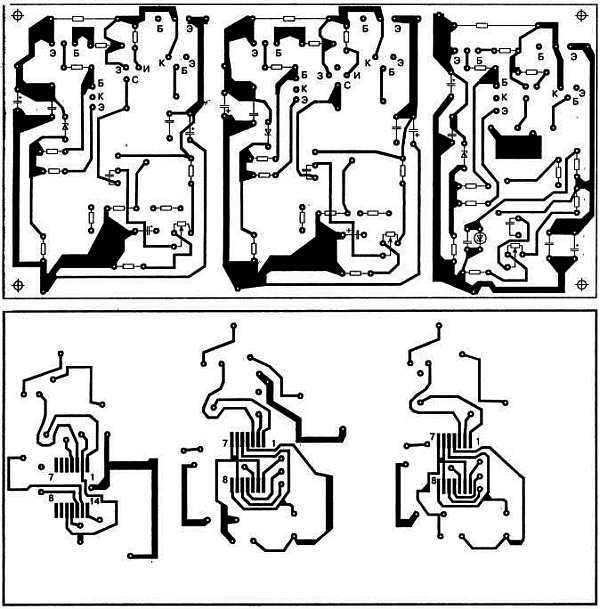

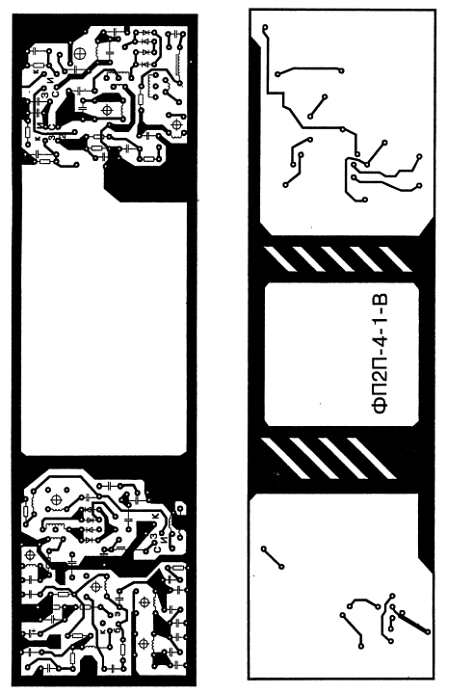

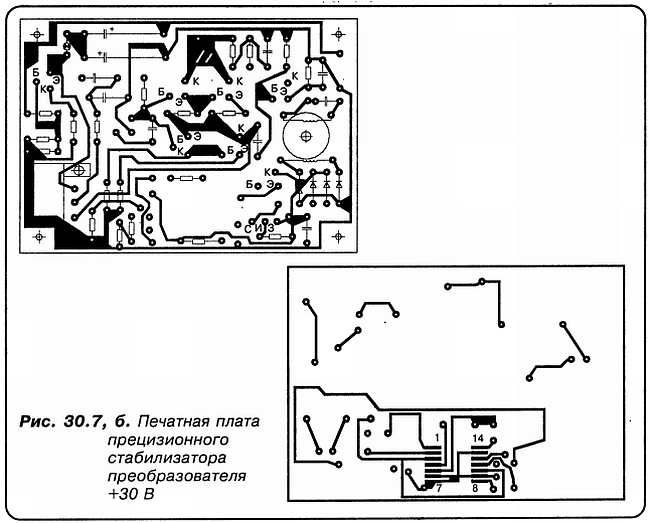

«С»: Да, безусловно. Советую вам, кстати, использовать эту плату не только для «большого приемника» но и в других случаях. Например, для «учебно-тренировочного» приемника. И вообще в схемах основанных на применении варикапов. Вот эта плата, представлена на рис. 30.7, а. И ее аналог на рис. 30.7, б.

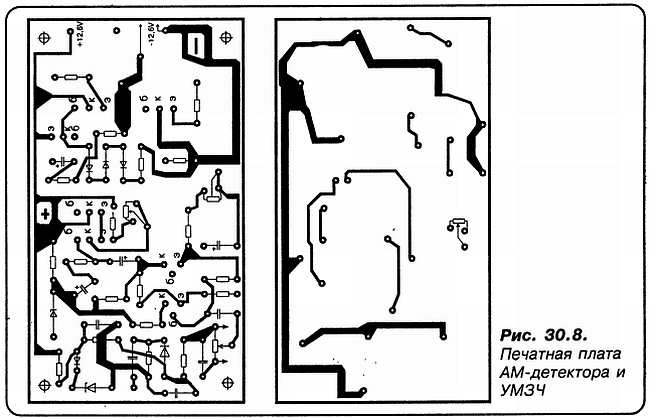

«А»: Теперь представим печатную плату детектора и УМЗЧ?
«С»: Если вы решите применить в этом качестве принципиальную
«Н»: Следующая по списку печатная плата содержит сразу три стабилизатора напряжения?

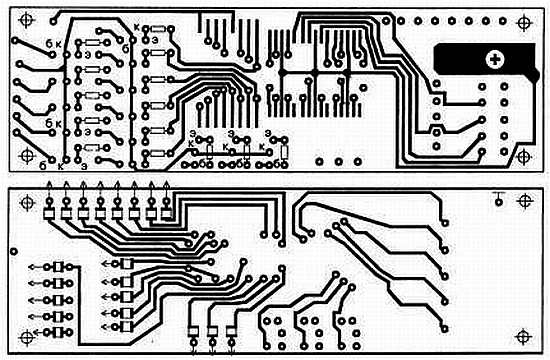

«С»: Как это и представлено на схеме. Напомним, эти три СН выдают: + 12,6 В; -12,6 В; +7,5 В. Печатная плата этого узла представлена на рис. 30.9.
Рис. 30.9. Печатная плата стабилизаторов напряжения: +12,6 В; -12,6 В и +7,5 В
«А»: Теперь пришла очередь ЦОУ (цифрового отсчетного устройства)?

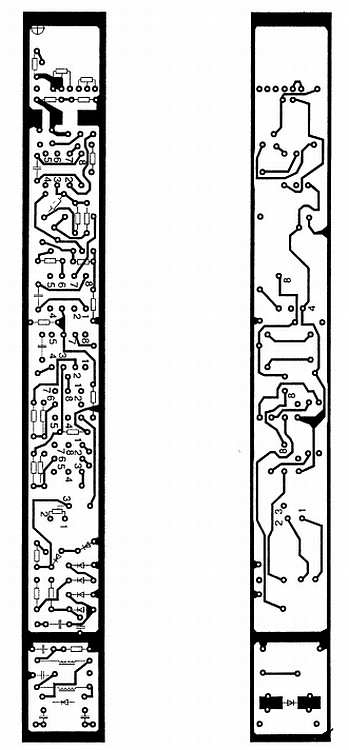

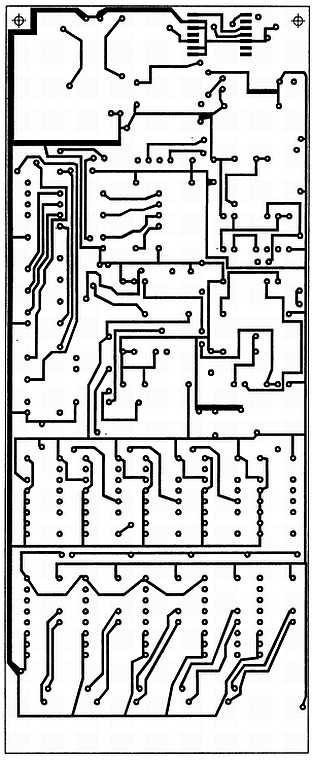

«С»: Да, печатная плата ЦОУ представлена на рис. 30.10.

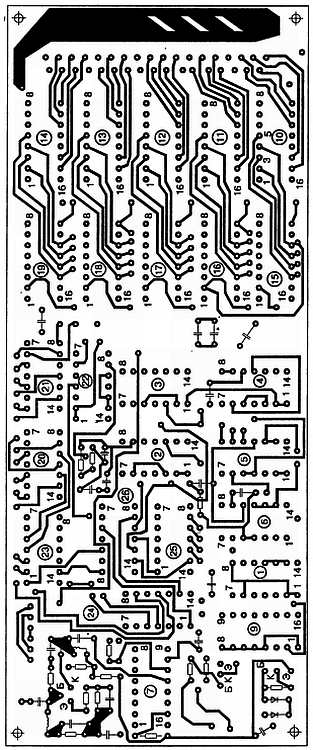

Рис. 30.10. Печатная плата ЦОУ — плата универсальной цифровой шкалы (лицевая сторона)
Рис. 30.10. Печатная плата ЦОУ — плата универсальной цифровой шкалы (оборотная сторона)
«Н»: А как же печатная плата цифрового индикатора на пять знакомест?
«С»: Не волнуйся, не забыли и ее. Вот она — представлена на рис. 30.11.
Рис. 30.11. Печатная плата цифрового индикатора на пять знакомест
«А»: Осталась еще одна плата, а именно — резисторный делитель для точной регулировки пределов напряжений, подаваемых на многооборотный резистор ППМЛ-1-22к, в каждом из восьми поддиапазонов.

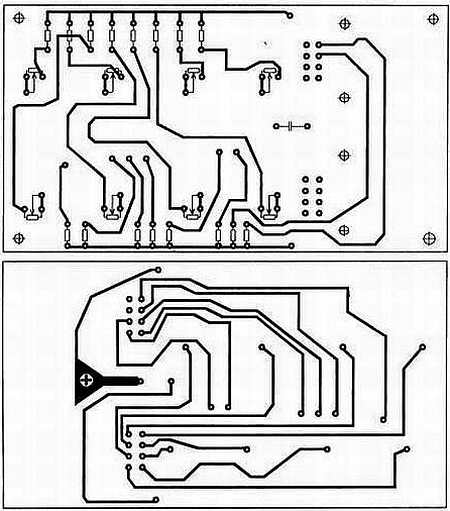

«С»: Да вот же она, показана на рис. 30.12.
Рис. 30.12. Печатная плата делителя напряжений для многообмоточного резистора ППМЛ-1-22к
«Н»: Что еще следует особо упомянуть?

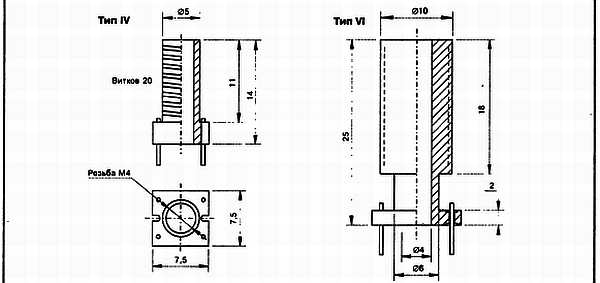

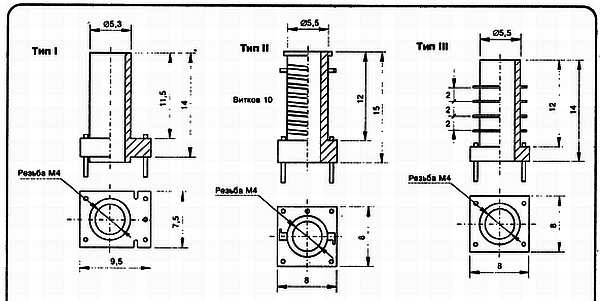

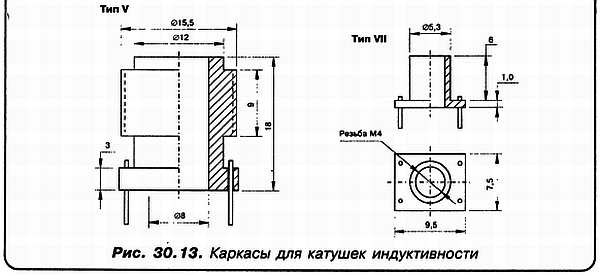

«С»: Это, прежде всего, конструкции каркасов для катушек индуктивности, которые применяются как в «большом приемнике», так и в «учебно-тренировочном». Поэтому приведем внешний вид этих каркасов на рис. 30.13.

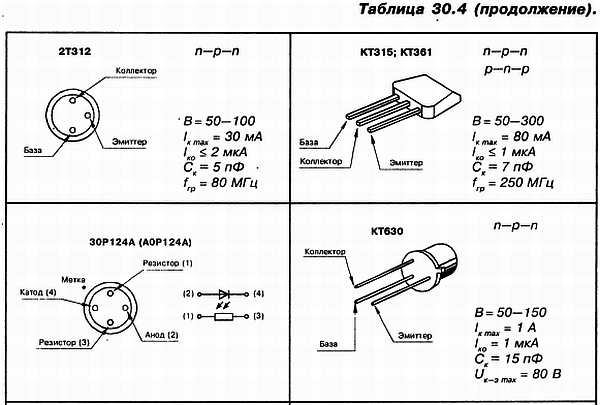

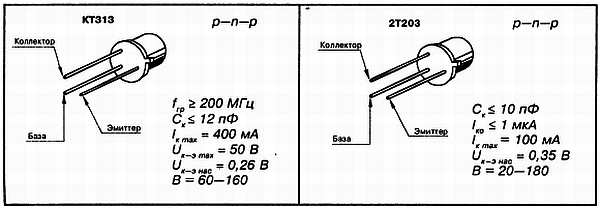

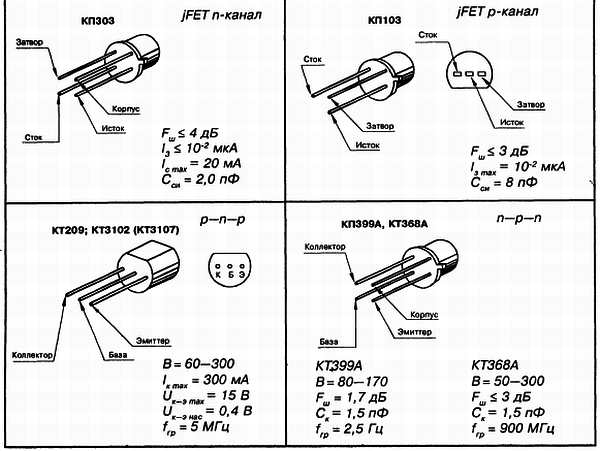

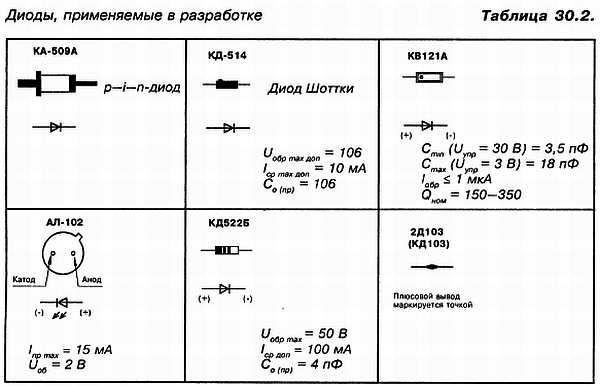

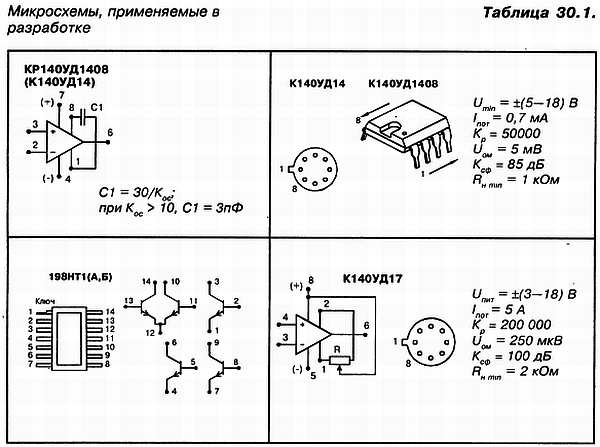

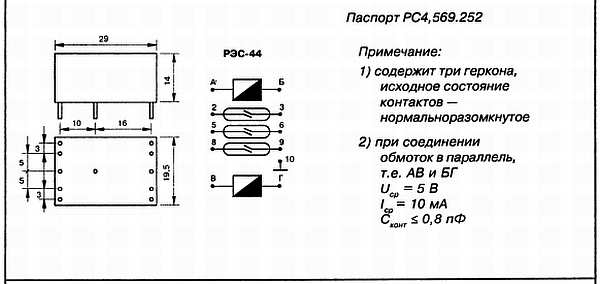

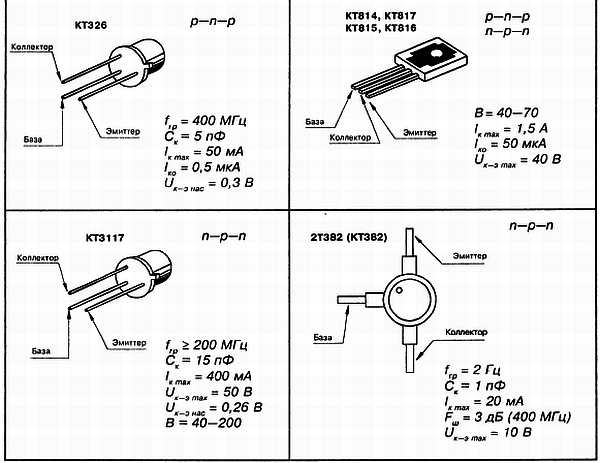

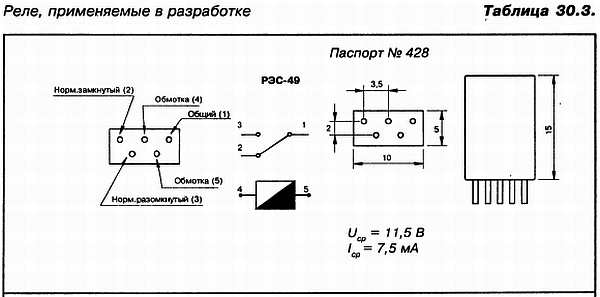

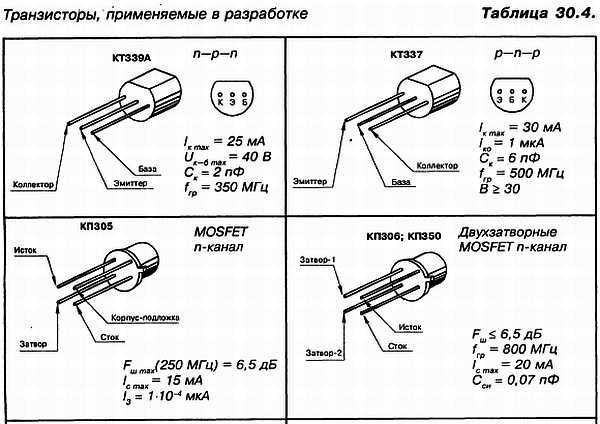

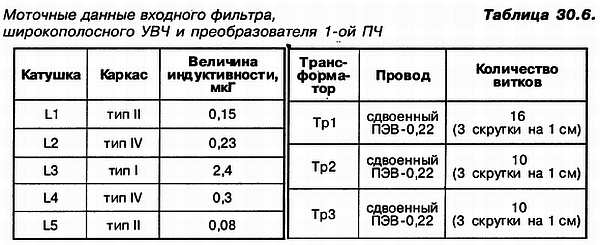

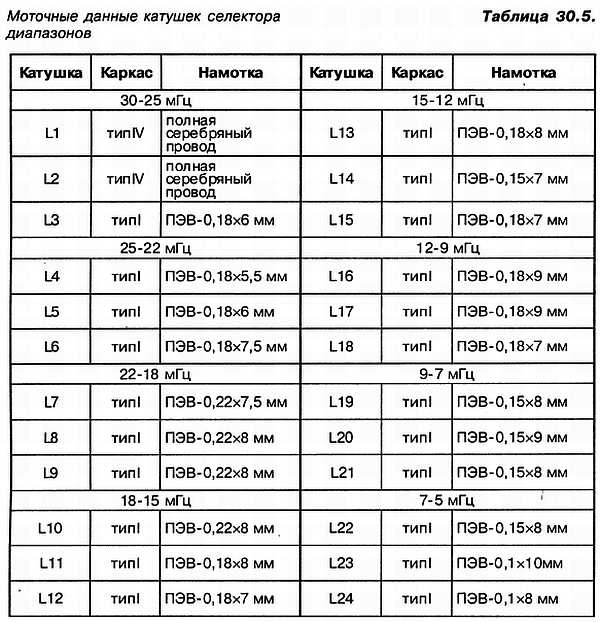

«А»: А вот теперь самое время привести небольшой справочник, включающий в себя основные характеристики комплектующих, применяемых в нашем приемнике (табл. 30.1—30.10).
«С»:
Да будет так!…«С»: И последнее. Я долго ожидал этого вопроса, друзья мои, но так и не дождался. А между тем сама конфигурация печатных плат, особенно это касается высокочастотной части, далеко не случайна. Потому что все они предназначены для определенной конструкции высокочастотной обечайки. Вот ее габариты и пример размещения печатных плат (рис. 30.14).
КОНЕЦ ТРЕТЬЕЙ ЧАСТИ
Список литературы
1. Э. Т. Ред — Схемотехника радиоприемников. — Москва: Мир, 1989.
2. Справочник по учебному проектированию приемо-усилительных устройств. — Под общей ред. докт. техн. наук, проф. М. К. Белкина — Киев: Выща школа, 1988.
3. И. Е. Ефимов, И. Я. Козырь, Ю. И. Горбунов — Микроэлектроника. — Москва: Высшая школа, 1986.
4. П. Хоровиц, У. Хилл — Искусство схемотехники. В двух томах. — Москва: Мир, 1984.
5. Р. Варлаамов — Современные источники питания. Справочник. — Москва: ДМК, 1998.
6. Справочник — Транзисторы. Вып. 5,8. — TURUTA, 1998.
7. В. Т. Поляков — Радиолюбителям о технике прямого преобразования. — Москва: Патриот, 1990.
8. Журнал — Электроника США. — Москва: Мир, 1975–1990.
9. Радиоприемные устройства — Под редакцией про. А. П. Жуковского (для студентов РТ-вузов). — Москва: Высшая школа, 1989.
10. И. В. Пароль, С. А. Кайдалов — Знакосинтезирующие индикаторы и их применение. — Москва: Радио и связь, 1988.
Список сокращений и обозначений
АРУ — автоматическая регулировка усиления;
ГПД — генератор плавного диапазона;
ДУ — дифференцальный усилитель;
ИУ — инструментальный усилитель;
ООС — отрицательная обратная связь;
