ПРИЛОЖЕНИЕ
Краткое техническое описание Ла-7
Деревянный низкоплан смешанной конструкции. Основной конструкционный материал — сосна. Полки лонжеронов крыла изготавливали из стали 30ХГСА, некоторые (силовые) шпангоуты — с использованием дельта-древесины. Деревянные детали планера соединялись смоляным клеем ВИАМ-Б-3 или карбамидным КМ-1.
Крыло — двухлонжеронное, набрано из профилей NACA-23016 и NACA-23010 относительной толщиной 16 и 10 % соответственно и технологически делилось на центроплан и консоли.
Между
Нервюры крыла — деревянные, за исключением торцевых, изготовленных из алюминиевого сплава. Эти нервюры имели трубу, связывавшую оба лонжерона, проходившую сквозь передний лонжерон и предназначавшуюся для крепления основных опор шасси. В носовой части центроплана находились выемки — купола, предназначенные для уборки колес шасси.
Обшивка крыла — фанерная. Консоли крыла имели угол поперечного V=5°.
К консолям с фанерной обшивкой крепились автоматические предкрылки, щитки-закрылки типа «Шренк» и элероны типа «Фрайз» с дюралевым каркасом, обшитым перкалью. На левом элероне имелся триммер.
Между первой и седьмой нервюрами консолей располагались топливные баки.
Фюзеляж технологически делился на металлическую переднюю ферму и деревянный монокок, выполненный за одно целое с килем. Его каркас состоял из четырех лонжеронов и 15 шпангоутов. Фюзеляж наглухо соединен с центропланом крыла четырьмя стальными узлами.
Фонарь кабины пилота состоит из козырька, неподвижной задней и сдвижной средней частей. За кабиной летчика установлена бронеплита толщиной 8,5 мм.
Компоновка Ла-7.

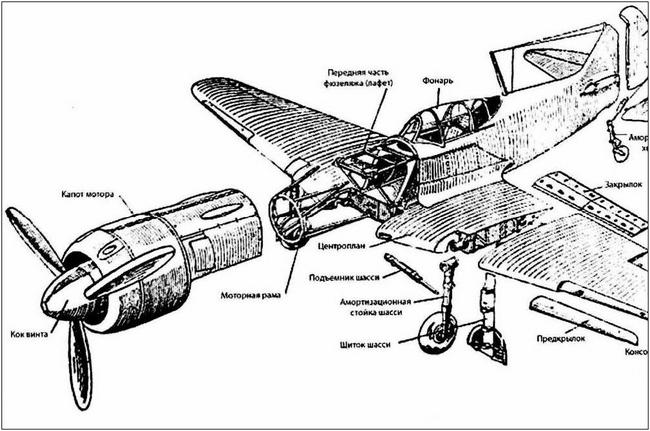

Схема технологического членения самолета.
Оперение — свободнонесущее. Стабилизатор — двухлонжеронный, цельнодеревянный, с фанерной работающей обшивкой, состоит из двух половин, крепящихся к силовым элементам хвостовой части фюзеляжа. Руль высоты имел триммер. Каркас руля — дюралевый, обшит полотном.
Шасси — убирающееся, трехопорное, с хвостовым колесом. Основные стойки имеют масляно-пневматические амортизаторы, а их колеса размером 650x200 мм — пневматические тормоза. Колеса шасси убирались в купола в крыле и закрывались щитками и створками.
Хвостовая свободно ориентирующаяся опора с колесом размером 300x125 мм убиралась в фюзеляжный отсек, закрывавшийся двумя створками.
Управление самолетом — смешанное: элеронами с помощью жестких тяг, рулями высоты и поворота — тросовое. Выпуск и уборка щитков-закрылков — с помощью гидропривода.
Силовая установка состоит из звездообразного 14-цилиндрового двигателя воздушного охлаждения АШ-82ФН с непосредственным впрыском топлива в цилиндры, двухступенчатым приводным центробежным нагнетателем и редуктором. Трехлопастный винт изменяемого шага ВИШ-105В диаметром 3,1 метра оснащен центробежным регулятором оборотов Р-7. Его втулка закрыта коком обтекаемой формы.
Хвостовое оперение.
Включение форсажа двигателя АШ-82ФН ограничивалось высотой 2000 метров. При этом тяга форсажа была подключена к рычагу переключения скоростей нагнетателя. На первой скорости нагнетателя форсаж был постоянно включен, а при переключении на вторую скорость — выключался.
Взлетный режим: первая скорость нагнетателя, обороты — 2500 в минуту, допустимое время работы — 5 минут, удельный расход топлива — 325 г/л.с. в час.
Фонарь кабины пилота.

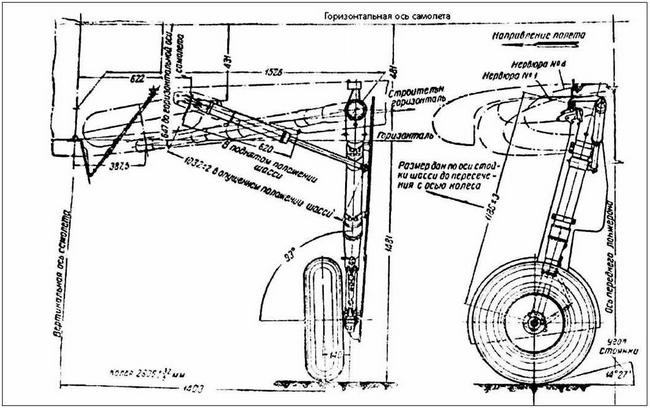

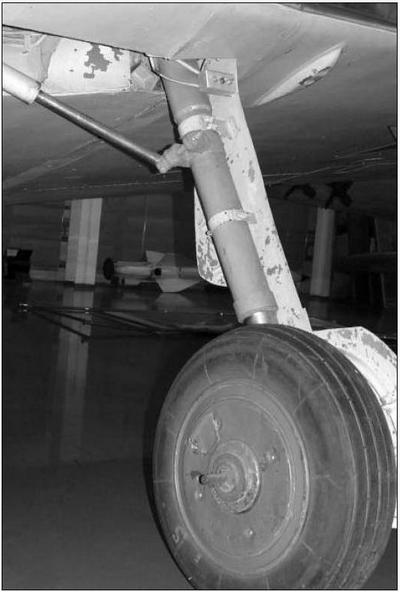

Основная опора шасси.
Щитки, закрывающие купола колес основных опор шасси.
Костыльная опора.
Режим земной номинальной мощности:
— первая скорость нагнетателя, обороты — 2400 в минуту, удельный расход топлива 285–315 г/л.с. в час;
— вторая скорость нагнетателя, обороты — 2400 в минуту, удельный расход топлива 310–335 г/л.с. в час.
Для регулировки температуры мотора предназначались лобовые жалюзи, располагавшиеся в переднем кольце капота, и две створки по бокам его капота. Выхлоп осуществлялся через индивидуальные патрубки. Сотовый маслорадиатор размещен за пятым шпангоутом фюзеляжа, а его воздухозаборник — под центропланом. На выходе туннеля предусмотрена регулируемая заслонка. Мотор запускался сжатым воздухом. Горючее находилось в трех центропланных и двух консольных баках.
Оборудование, кроме стандартного набора пилотажно-навигационных и контролирующих приборов, включало коротковолновые радиопередатчик РСИ-3М и радиоприемник РСИ-4, устанавливавшиеся за бронеспинкой летчика, кислородный прибор КП-12. Гироскопические приборы, устанавливавшиеся на самолеты, запитывались от трубок Вентури, располагавшихся под капотом двигателя.
Электрооборудование включало генератор ГС-10-350 с приводом от двигателя и аккумуляторную батарею 12А-5. Аккумулятор размещался в контейнере, установленном в фюзеляже между шпангоутами № 9 и № 10.

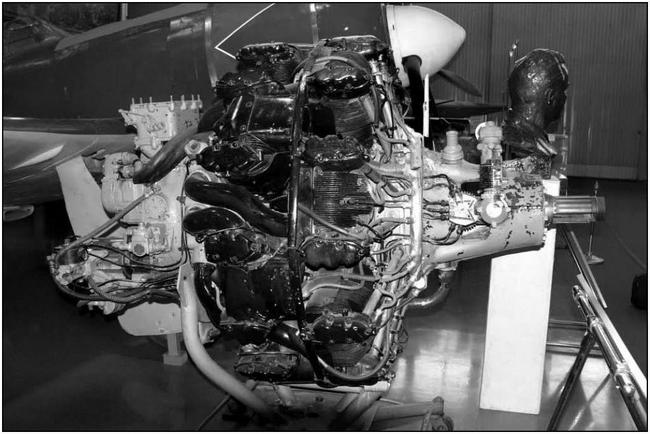

Двигатель АШ-82ФН.
Моторная рама.
Воздухозаборник маслорадиатора.
Воздушный винт.
Створка системы охлаждения двигателя.
Приемник воздушного давления.
Антенная система.
