Для того чтобы удобнее было создавать в одном из колен манометра повышенное давление, присоедините к нему сосуд с диафрагмой. Отрежьте нижнюю часть банки из-под сгущенного молока так, чтобы высота ее стенок была равна 40 мм. Верхний край банки осторожно отогните наружу, заложите кольцо из медной проволоки и закатайте до стыка со стенкой. Стык пропаяйте. Закатка нужна для того, чтобы край жести не прорезал резиновую диафрагму. Неровности после пайки снимите ножом и шкуркой.

В бок сосуда впаяйте жестяной патрубок. Его наружный диаметр должен быть таким же, как у стеклянной трубки манометра. Отверстие для патрубка должно быть на 12 мм выше дна банки.

Под дно сосуда припаяйте три одинаковые жестяные лапки с отверстиями (рис. 12) и прибейте сосуд к панели над более коротким коленом манометра. Соедините это колено с патрубком сосуда резиновой трубкой.

Осталось сделать диафрагму. Материал для нее — тонкая резина. Можно использовать детский воздушный шарик (лучше такой, который еще не был надут).

Хорошо растяните диафрагму на отверстии сосуда и плотно обвяжите суровой ниткой.

Если теперь надавить на диафрагму пальцем, то воздух в сосуде сожмется. Это давление передастся всему воздуху в колене манометра, соединенном с сосудом. Жидкость будет перетекать в свободное колено, пока разность ее уровней не станет равной давлению, которое вы производите на диафрагму.

Если в манометре оставить надолго подкрашенную воду, то она будет высыхать, а растворенные в ней чернила — оседать на стенках трубки. Поэтому не забывайте после каждого пользования прибором выливать из него подкрашенную воду и прополаскивать трубку.

Сегнерово колесо

Если струя жидкости или газа вытекает из трубки, то появляется сила, толкающая трубку в противоположную сторону. Эта сила называется реакцией вытекающей струи. Реактивные силы используются в современной технике. Так, например, реакция вытекающей струи газов приводит в движение реактивные самолеты и ракеты.

Одним из самых простых приборов, использующих реактивную силу, является так называемое сегнерово колесо! Оно вращается под действием реакции вытекающих струй воды.

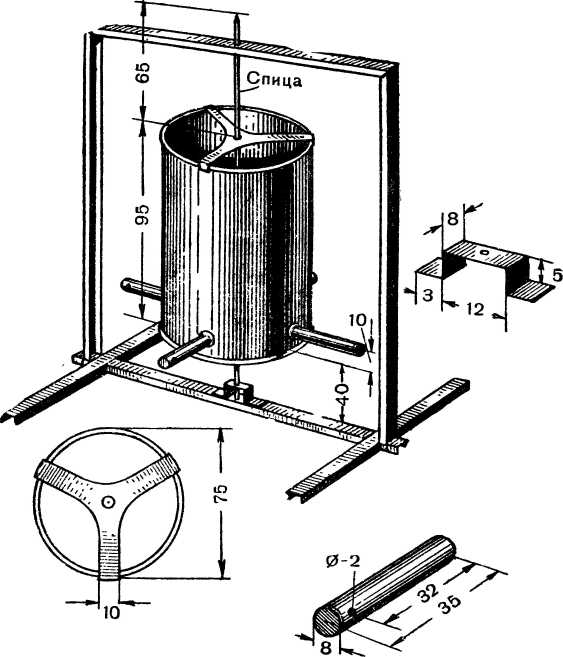

Наше сегнерово колесо состоит из сосуда с трубками, оси и станины (рис. 13).

Рис. 13. Сегнерово колесо.

Сосуд — это просто консервная банка. В центре дна нужно проткнуть отверстие для оси. Но как найти центр? Действовать на глазок здесь не годится. При неточном изготовлении сосуд будет «бить» на оси.

Для нахождения центра можно воспользоваться бумажным кружком. Сначала измерьте точно диаметр дна банки между закраинами. У банки от зеленого горошка получается около 80 мм. Разделив диаметр пополам, найдете радиус. В нашем случае это будет 40 мм.

Окружность радиусом 40 мм начертите с помощью циркуля на листке плотной бумаги. Вырезав бумажный кружок, наложите его на дно банки снаружи. Если все сделано точно, он плотно войдет между закраинами.

На бумажном кружке центр хорошо виден. Это — след от ножки циркуля. Остается только наколоть его шилом. Поверните шило несколько раз, чтобы на дне банки остался заметный след. Он окажется точно в центре.

Теперь кружок отложите, а в найденном центре дна проверните шилом такое отверстие, чтобы в него туго входила вязальная спица. Эта спица будет осью прибора.

Сверху на банку наложите тройничок. Его можно сделать из жести от консервной банки. После того как припаяете тройничок на место, найдите его центр с помощью того же самого бумажного кружка, которым вы уже пользовались. В центре проверните шилом второе отверстие для оси.

На школьной ручке сверните из жести четыре трубки по 35 мм длиной и аккуратно пропаяйте их. На боковой стенке банки, на 10 мм выше дна, прочертите окружность и разделите ее на четыре равные части. В точках деления проделайте отверстия такой ширины, чтобы в них туго вошли заготовленные трубки. Эти отверстия можно сначала просверлить или проткнуть, а затем развернуть граненым шилом или напильником. Заусенцы можете не снимать.

Впаяйте концы трубок в отверстия банки. При этом все трубки должны смотреть швами по часовой стрелке. Свободные концы трубок запаяйте, наложив на них жестяные кружочки. Ось прибора установите так, чтобы ее нижний конец выступал из дна банки на 40 мм. В таком положении пропаяйте места прохода оси сквозь дно и сквозь тройничок.

Теперь на боковых сторонах трубок найдите места отверстий. Отверстия должны стоять напротив швов, то есть смотреть против часовой стрелки. Каждое отверстие должно быть в 30 мм от стенки банки. Просверлите отверстия или разверните их до диаметра 2 мм.

Для того чтобы с прибором удобно было работать, сделайте станину в форме рамки (рис. 13).

Материал для станины — жесть, согнутая на деревянном брусочке в форме «корыта», то есть с отогнутыми полками. В середине верхней перекладины станины просверлите отверстие, в которое должна свободно входить ось прибора. Поставьте станину на гладкий стол и с помощью отвеса найдите на нижней перекладине станины точку, лежащую как раз под отверстием. В этой точке затупленным концом гвоздя выдавите небольшое углубление — подпятник, — на него будет опираться нижний конец оси.

Чтобы ось не выскакивала из подпятника, сделайте фиксатор — скобочку из жести с отверстием, в которое ось проходит совершенно свободно.

Вставьте банку с осью в станину и добейтесь легкого ее вращения. Когда отрегулируете, поставьте весь прибор в кювету, таз или другой сосуд с низкими краями и наполните банку водой. Струйки так и брызнут из отверстий в трубках. Реакция этих струек начнет вращать сегнерово колесо сначала медленно, а затем все быстрее и быстрее.

Биметаллическая спираль

При нагревании все тела расширяются. Но одни тела при одинаковом нагревании расширяются больше, другие — меньше. Например, медь при нагревании расширяется больше, чем железо. Пользуясь этим свойством, можно построить очень интересный прибор с биметаллической спиралью. Биметаллической она называется потому, что спаяна из двух разных металлов. Слово «би» происходит от латинского слова «бис», что означает «дважды». От него происходят некоторые знакомые вам слова: «биплан» — самолет с двумя несущими плоскостями, «бинокль» — зрительная труба для двух глаз и т. п.

Одним металлом для нашей спирали будет медь или латунь, другим — железо. Проще всего взять железо от консервной банки: оно как раз подходящей толщины и уже луженое, так что его легче будет паять.

У банки диаметром 100 мм срежьте верхний бортик. Вырежьте место спайки и отрежьте от стенки полосу шириной 4 мм. Длина полосы получится около 300 мм. Вторую полосу шириной 4 мм вырежьте из листовой меди или латуни толщиной 0,2–0,3 мм. Ее длина тоже должна быть 300 мм. Если такого куска материала не достанете, можно составить эту полосу из нескольких кусков.
