Вот вакуумная колба, подвешенная на одном проводе. Стоя на изолирующей подставке, я берусь за нее, и платиновый электрод, укрепленный внутри, ярко нагревается.

А вот еще одна колба, соединенная с вводом, которая, если я прикоснусь к ее металлическому патрону, начинает играть замечательными фосфоресцирующими красками.

Эта же при касании моих пальцев, отбрасывает тень — тень Крукса — от штока внутри.

Вот я опять стою на изолирующей подставке и мое тело касается одного из выводов вторичной обмотки катушки индуктивности, причем длина провода — несколько миль, и вы наблюдаете, как потоки света пробиваются с дальнего его конца, который неистово вибрирует.

Я еще раз соединяю эти две пластины проволочной сетки с выводами катушки, развожу их, и катушка начинает работать. Вы можете видеть, как между пластинами проскакивает небольшая искра. Я ввожу между ними толстую пластину из лучшего диэлектрика, и, вместо того чтобы сделать пробой невозможным, как мы ожидаем, я помогаю прохождению разряда, который, когда я ввожу диэлектрик, просто меняет форму и выглядит как светящиеся потоки.

Есть ли, спрашиваю я, может ли быть исследование более интересное, чем исследование переменного тока? Во всех этих исследованиях, во всех этих опытах многие годы — с тех самых пор, как величайший экспериментатор, из тех, что читали лекции в этом зале, обнаружил принцип ее действия, — с нами был постоянный спутник, устройство, знакомое всем, когда-то игрушка, а теперь нечто принципиально важное — индукционная катушка. Нет прибора более дорогого для электрика. Все, начиная с наиболее талантливых из вас, не побоюсь этого слова, заканчивая самым неопытным студентом, включая вашего лектора, все мы провели многие восхитительные часы, экспериментируя с индукционной катушкой. Мы смотрели на ее «игру» и думали, размышляли над прекрасными явлениями, которые она открывала нашему восхищенному взору.

Этот прибор настолько хорошо известен, эти явления настолько хорошо знакомы всем, что мужество изменяет мне, когда думаю о том, что осмелился обратиться к такой компетентной аудитории, что осмелился занять ваше внимание таким старым предметом. Вот перед нами то же устройство и те же явления, только устройство работает несколько по-иному, и явления предстают перед нами в несколько ином ракурсе. Некоторые результаты ожидаемы, другие удивляют нас, но все захватывают наше внимание, ибо в научных исследованиях каждый достигнутый результат может стать отправной точкой нового маршрута, каждый новый факт может вести к важным последствиям.

Обычно при работе с индукционной катушкой мы добивались умеренной частоты в первичной обмотке либо при помощи прерывателя, либо при помощи генератора переменного тока. Английские исследователи раннего периода, например Споттисвуд и Гордон, пользовались быстрым прерывателем, соединенным с обмоткой. Наши знания и опыт сегодня позволяют нам четко понять, почему катушка при таких условиях испытаний не демонстрировала никаких замечательных явлений, и почему компетентные ученые не смогли наблюдать любопытные явления, которые наблюдались с тех пор.

В сегодняшнем опыте катушка работает или непосредственно от специально созданного генератора, способного выдавать много тысяч колебаний в секунду, или пробоем разряжая конденсатор через первичную обмотку; мы создаем колебания во вторичной обмотке с частотой много сотен тысяч или миллионов в секунду, если пожелаем; и таким способом мы вступаем на путь, доселе неизведанный.

Невозможно проводить исследования в какой-либо новой области без того, чтобы не сделать в конце концов интересное наблюдение или не узнать какой-нибудь полезный факт. Результаты многих любопытных и неожиданных наблюдений служат тому убедительным доказательством. Возьмем для примера явление наиболее очевидное — разряд индукционной катушки.

Вот катушка, в которой работают токи крайне высокой частоты, получаемые от разрядов лейденской банки. Для студента не будет удивительным, если лектор скажет, что вторичная обмотка этой катушки состоит из сравнительно короткого и толстого провода; не удивит его и то, что, несмотря на это, катушка способна выдать любой потенциал, который сможет выдержать лучшая изоляция; но, хотя он и будет готов, и даже предполагаемый результат не вызовет в нем интереса, всё же сам разряд катушки удивит и заинтересует его.

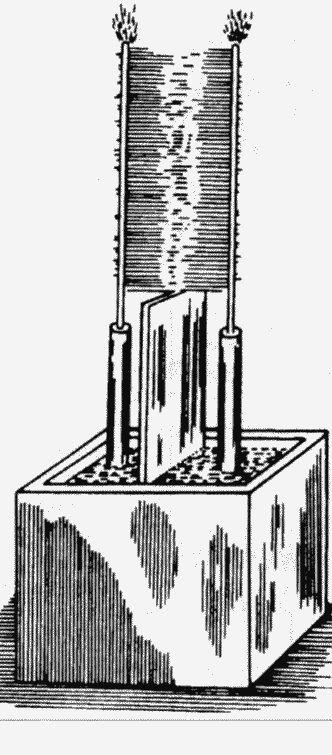

Все знакомы с разрядом обычной катушки; не стоит его здесь воспроизводить. Но вот, для сравнения, форма разряда катушки, где ток в первичной обмотке колеблется с частотой несколько сот тысяч в секунду. Разряд обычной катушки выглядит как простая линия или полоса света, разряд этой катушки — как мощные пучки и светящиеся потоки, исходящие изо всех точек двух проводов, присоединенных к выводам вторичной обмотки (рисунок 1).

Теперь сравним явление, которое вы только что наблюдали, с разрядом машин Хольца или Уимсхерста — еще одного прибора, такого дорогого сердцу экспериментатора. Какая огромная разница! И всё же, если бы я сделал некоторые изменения, — и их сделать легко, если бы только они не мешали проведению других опытов, — я бы получил на этой катушке искры, которые, если бы катушка была скрыта от ваших глаз, а видны были бы только две рукоятки, даже самому дотошному наблюдателю среди вас было бы трудно, если вообще возможно, отличить от искр электрофорного или фрикционного генератора. Это можно сделать по-разному, — например, если катушка заряжает конденсатор от низкочастотного генератора переменного тока, причем желательно настроить разрядный контур так, чтобы в нем не возникало колебаний. Тогда мы получим во вторичной обмотке, если рукоятки достаточного размера и правильно установлены, более или менее быстрое искрение, очень мощное, но редкое, где искры также ярки и также трещат, как те, что производятся электрофор-ным или фрикционным генератором.

Есть еще один способ — через две первичные обмотки, соединенные с общей вторичной, пропускать два вида тока со слегка различными периодами, что приведет к появлению во вторичной обмотке искр, возникающих со сравнительно большим интервалом. Но даже и с тем оборудованием, что есть у меня сегодня, я могу успешно имитировать искры машины Хольца. Для этого между выводами катушки, заряжающей конденсатор, я устанавливаю длинную неустойчивую дугу, которая периодически рвется от восходящего потока воздуха, который сама же и производит.

Рис. 1

Для того чтобы усилить поток воздуха, с каждой стороны дуги, поближе к ней, я кладу две большие слюдяные пластины. Конденсатор, заряжающийся от этой катушки, разряжается в первичную обмотку другой катушки через некоторый воздушный промежуток, что необходимо для создания высокой скорости изменения тока через первичную обмотку. Схема соединения показана на рисунке 2.

G — это обычный генератор переменного тока, соединенный с первичной обмоткой Р катушки, где вторичная обмотка S заряжает конденсаторы или банки СС. Выводы вторичной обмотки соединены с внутренним слоем покрытия банок, а внешний слой покрытия соединен с концами первичной обмотки рр второй катушки. Эта первичная обмотка рр имеет небольшой зазор ab.

Вторичная обмотка 5 снабжена набалдашниками или шариками КК нужного размера, расположенными на расстоянии, необходимом для проведения опыта.

Длинная дуга возникает между выводами АВ первой катушки. Дуги ММ из слюдяных пластин.

Каждый раз, когда между А и В рвется дуга, банки быстро заряжаются и разряжаются через первичную обмотку рр, и происходит мгновенная искра между шариками КК. Когда устанавливается дуга АВ, потенциал падает, и банки не могут зарядиться до потенциала настолько большого, чтобы разрядиться через зазор аЬ до тех пор, пока дуга не станет рваться от потока воздуха.

Таким образом, внезапные импульсы, происходящие с большим интервалом в первичной обмотке рр, приводят во вторичной обмотке s к соответствующему количеству импульсов большой интенсивности. Если шарики КК нужного размера, то искры больше напоминают искры машины Хольца.

Но эти два явления, которые выглядят такими разными, — есть только два проявления разряда. Всё, что нам нужно, это изменить исходные данные опыта, и мы снова получим интересные наблюдения.
