«Леклерк» и другие французские основные боевые танки

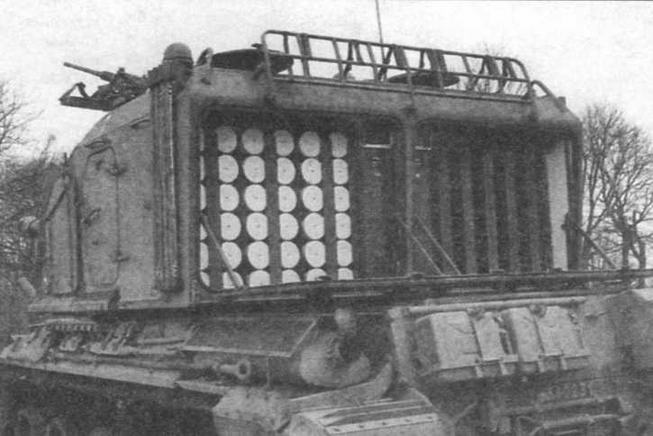

Боеукладка 155-мм выстрелов занимает всю кормовую часть башни и загружается снаружи через два больших люка

Зенитная самоходная установка AMX-30DCA

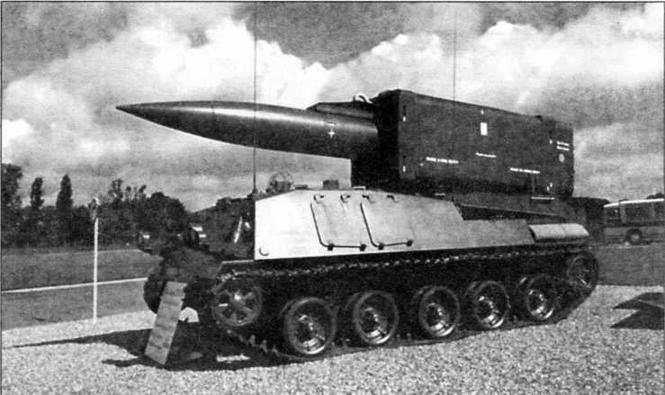

Самоходная пусковая установка тактических ракет «Плутон»

Ходовая часть пусковой установки тактических ракет «Плутон» идентична ходовой части танка АМХ-30. Верхняя часть корпуса спроектирована заново. В передней части корпус имеет большую высоту, чем в задней. Ракета крепится к рельсовой направляющей, смонтированной в ангаре коробчатого типа. Ангар установлен на крыше корпуса, ближе к корме и занимает примерно две трети длины машины. Диапазон поражения целей 10 — 120 км.

Самоходный зенитно-ракетный комплекс «Роланд»

«Роланд» разработан французской фирмой «Аэроспасьяль» и западногерманской «Мессершмитт- Бёльков-Блом» (МВВ) в 1968 году. ЗРК предназначен для прикрытия от ударов с воздуха высокомобильных соединений сухопутных войск. В ФРГ ЗРК монтировался на шасси БМП «Мардер», во Франции — на шасси основного боевого танка АМХ-30.

Самоходная пусковая установка тактических ракет «Плутон»

Ходовая часть боевой машины ЗРК идентична ходовой части танка АМХ-30, верхняя часть корпуса спроектирована заново, его высота значительно увеличена, лобовой бронелист установлен под углом 70° к горизонту. В передней части корпуса монтируется платформа кругового вращения с антеннами РЛС обнаружения и сопровождения воздушных целей и двумя ракетными пусковыми установками. Боекомплект — десять ракет (две — на пусковых установках и восемь — в двух вращающихся барабанах, расположенных внутри корпуса). Ракеты способны поражать воздушные цели, летящие на скоростях до М = 1,3, в диапазоне дальностей от 500 до 6300 м. Максимальная досягаемость по высоте — 3000 м. Масса собственно ЗРК с платформой составляет 6 т. Окончательная сборка и интеграция систем самоходного комплекса велись фирмой «Аэроспасьяль». Экипаж ЗРК включает трех человек: командира, оператора ЗРК и механика-водителя.

Самоходные ЗРК «Роланд» французского производства состоят на вооружении во Франции, Катаре и Испании.

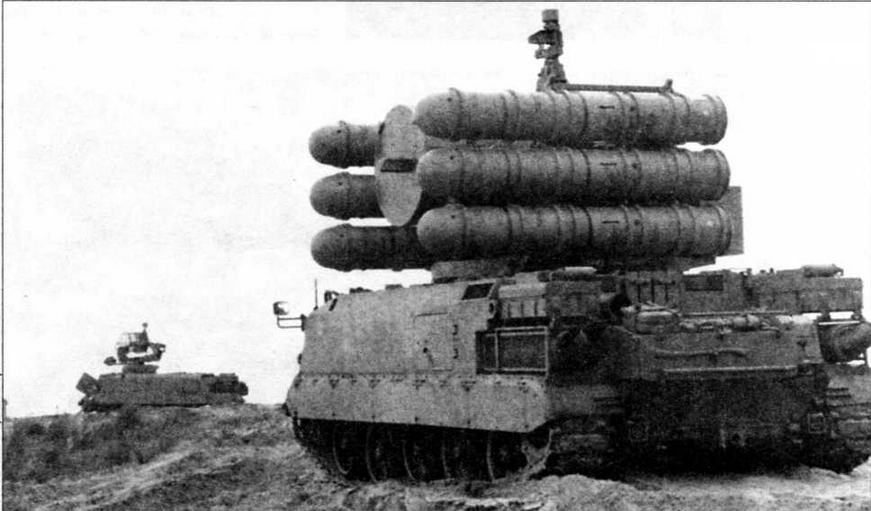

Самоходный зенитно-ракетный комплекс «Шахин». На втором плане — машина целеуказания

Самоходный зенитно-ракетный комплекс «Шахин»

Самоходный ЗРК «Шахин» разработан фирмой «Томсон-CSF» по заказу вооруженных сил Саудовской Аравии. Первая партия поставлена Саудовской Аравии в 1979 — 1982 годах, вторая — в середине 1980-х годов. Ракетный комплекс создан на основе ЗРК «Кроталь». ЗРК первой партии поставлялись в буксируемом варианте, второй — в самоходном. Шасси боевой машины базируется на шасси танка АМХ-30. Ходовая часть осталась неизменной, лишь добавлены бортовые экраны (как у танка AMX-30D). Верхняя часть корпуса полностью перепроектирована, по типу шасси ЗРК «Роланд». Значительно увеличена высота корпуса, надстройка сварена из плоских бронелистов. Лобовой бронелист расположен под углом 70° к горизонту, в нем имеется люк-лаз с дверцей.

Ближе к передней части машины на крыше корпуса смонтирована платформа кругового вращения с шестью ракетными пусковыми установками и аппаратурой наведения ракет. В состав боекомплекта входят только ракеты, которые находятся в пусковых установках. РЛС обеспечивает наведение на цель одной-двух ракет. Ракеты способны поражать маневрирующие воздушные цели, летящие на скоростях до М = 1,2, в диапазоне высот от 15 до 6800 м и дальностей от 500 до 11 500 м.

На вооружении зенитно-ракетной батареи состоят четыре самоходные пусковые установки и две машины с РЛС обнаружения воздушных целей, которые позволяют обнаруживать до 40 объектов на дистанции до 18,5 км и 18 из них сопровождать одновременно.

Самоходные ЗРК «Шахин» состоят только на вооружении ВВС и сухопутных войск Саудовской Аравии.

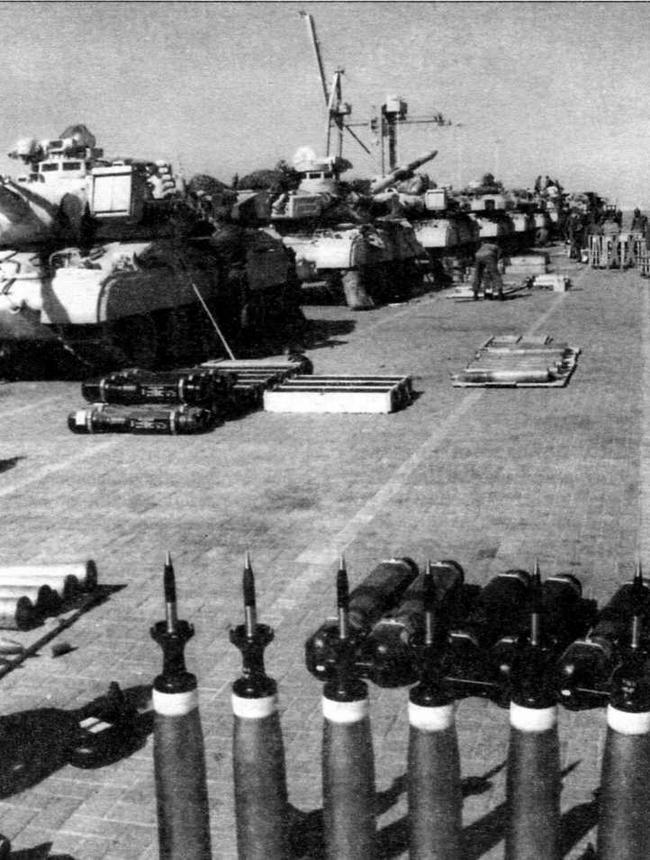

Боевые машины, снаряжение и боеприпасы 4-го драгунского полка после разгрузки в порту Янбу. Саудовская Аравия, 1991 год

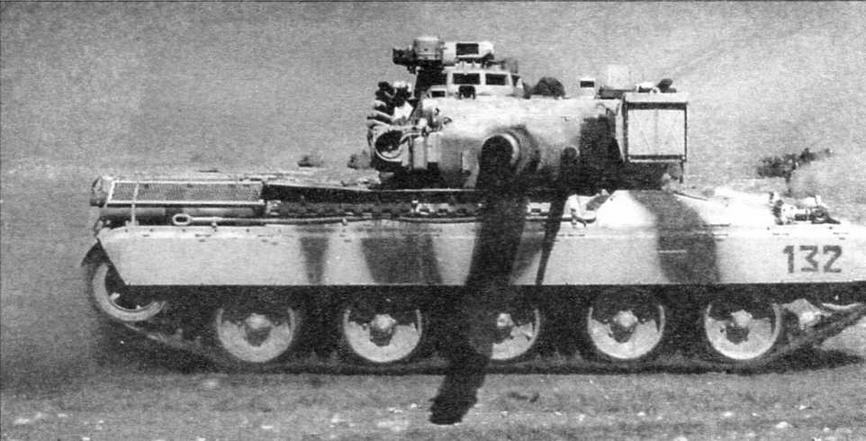

АМХ-30В2 во время боевых действий. Операция «Буря в пустыне», 1991 год

Эксплуатация танков АМХ-30

Танки АМХ-30 начали поступать в подразделения французской армии в 1966 году. Ими вооружались танковые полки механизированных бригад нового образца («тип 64»). В каждом полку по штату полагалось иметь 54 танка (четыреэскадрона по 13 АМХ-30 в каждом плюс две командирские машины). Основной тактической единицей считался взвод из трех танков. Соответственно в эскадроне насчитывалось четыре взвода по три танка в каждом и танк командира эскадрона. Помимо танковых эскадронов, в состав полка механизированной бригады «64» входил механизированный эскадрон — четыре взвода гусеничных БМП АМХ-10А.

Новая структура бригады вводилась взамен прежней — образца «59». Считалось, что более насыщенная бронетехникой бригада будет обладать существенно более высокими наступательными возможностями. Судя по всему, французам был присущ повышенный оптимизм. Арабо- израильская война 1967 пода наглядно продемонстрировала при использовании танков в наступлении приоритет защищенности над подвижностью и огневой мощью, то есть приоритет именно того фактора, который у АМХ-30 стоял на последнем месте.

В середине 1980-х годов танки АМХ-30 состояли на вооружении танковых дивизий (Division Blindee), в каждом таком соединении насчитывалось от 170 до 190 основных боевых танков АМХ-30. В состав 1-го корпуса со штабом в Метце входили 1- я и 7-я танковые дивизии, в состав 2- го корпуса со штабом в Баден- Бадене — 3-я и 5-я, в состав 3-го корпуса со штабом в Лиле — 2-я и 10-я. Помимо танков (450 — 500 машин), на вооружении корпуса имелось порядка 150 самоходок 155 mm GST. В особых случаях в распоряжение штаба корпуса мог передаваться полк самоходных пусковых установок тактических ядерных ракет «Плутон». Всего же на вооружение сухопутных войск Франции поступило примерно 1200 танков АМХ-30. Первые АМХ-30В2 были переданы французской армии в январе 1982 года.

На начало 2001 года на вооружении сухопутных войск Франции насчитывалось 200 танков АМХ-30В2, еще 500 находилось на хранении.

14 июля 1991 года танки АМХ-30В2 4-го драгунского полка прошли по Елисейским полям

Тактико-технические характеристики танка АМХ-30 и боевых машин на его базе

АМХ-30

155 mm GCT

БРЭМ

Мосто-укладчик***

Экипаж, чел.

4

4

4

3

Длина с пушкой вперед, м

9,48

10,25

10,17*

11,50

Длина корпуса, м

6,59

6,7

Ширина, м

3,10

3,15

3,14

3,94

Высота по крыше башни, м

2,28

3,25

2,65**

4,30

Клиренс, м

0,44

0,42

0,44

0,44

Боевая масса, т

36

42

36

42

Максимальная скорость но шоссе, км/ч

64

60

64

64

Запас хода по шоссе, км

600

450

600

600

Преодолеваемые препятствия:

угол подъема

60%

60%

60%

60%

высота стенки, м

0,93

0,93

0,93

0,93

ширина траншеи, м

2,89

2,89
