Линейные корабли типа Куин Элизабет

Чтобы избежать повреждения самолета на катапульте, поворот второй ("В") башни ограничивался 130°, а третьей ("X") — 80°. Когда самолеты находились в ангарах поворот третьей башни был не более 70°. При повороте второй башни на 135° (угол возвышения 25°), когда огонь вело только правое орудие, давлением газов были разбиты переднее стекло и зеркальная оптика 91,4-см прожектора на мостике.

Линейный корабль "Уорспайт". 1938 г.

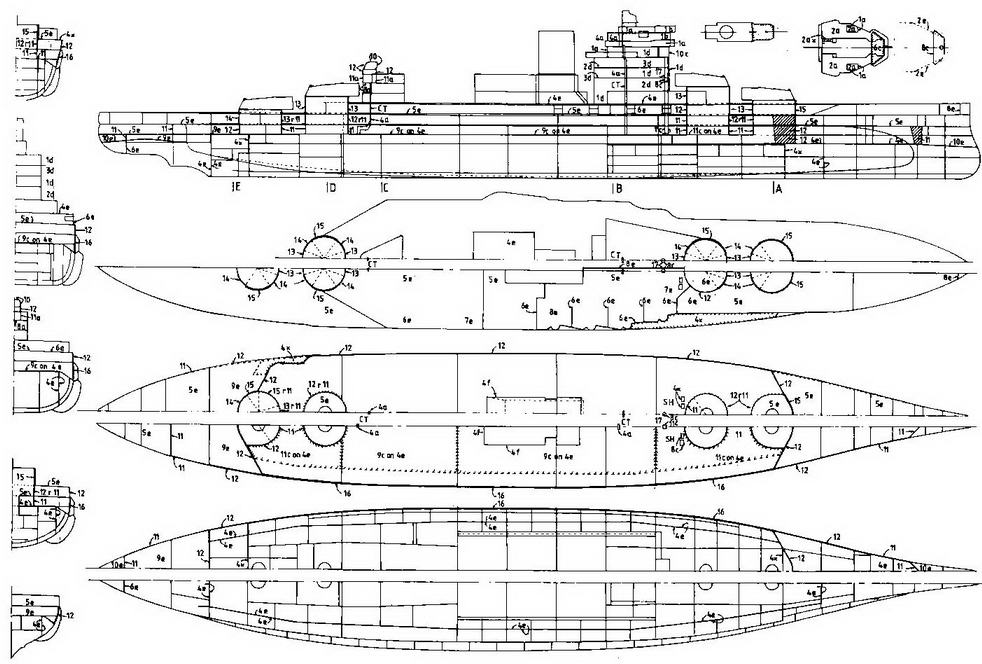

(Продольный разрез, планы палуб и сечения с указанием толщин обшивки и брони).

Остальные выстрелы вызвали лишь незначительные повреждения: разбитие лампочки, небольшое расхождение швов вентиляционных шахт.

Во время испытаний оказалось, что дым из труб проникал вниз по шахтам в котельные отделения.

До окончания Критской операции в 1941 г. "Уорспайт" не модернизировался. Во время пребывания линкора на верфи в США (июнь-декабрь

1941 г.) на нем произошли следующие изменения: Вооружение. Демонтаж 4 12,7- мм пулеметов и установка 11 20- мм одиночных автоматов системы "Эрликон".

Радары. Установка радара типа "281" с рубками. Антенны находились на фок- и грот-мачтах. Установка радара типа "284" с постом управления в рубке высокочастотного пеленгатора на сигнальной палубе.

Антенна — на посту управления огнем орудий главного калибра.

Установка радара типа "271" с антенной на звездообразной площадке фок-мачты.

Установка двух радаров типа "285" с их рубками в задней части адмиральского мостика(по обеим сторонам), антенны — на посту управления зенитным огнем. Установка четырех радаров типа "282" на приборах управления огнем автоматов "Пом-пом".

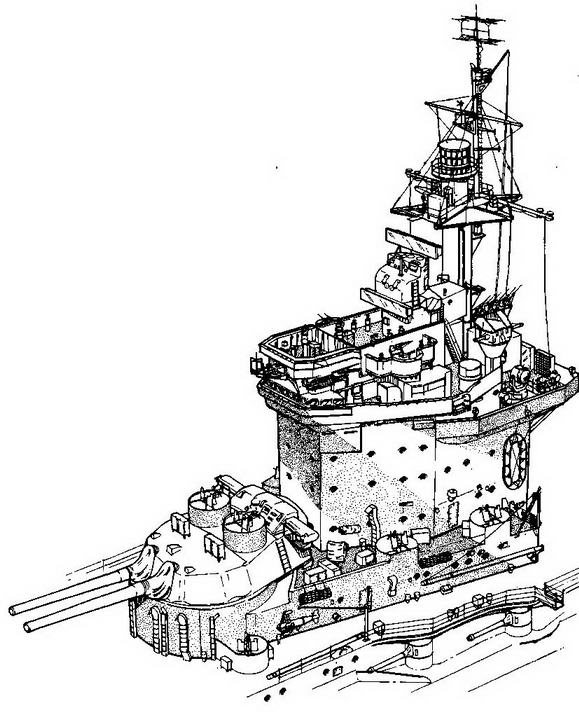

Линейный корабль "Уорспайт". 1942 г. (Носовая надстройка с фок-мачтой).

Установка среднечастотного пеленгаторного устройства типа "FM-2" с его рубкой на площадке № 2 мостика. Пеленгаторную рамку установили на переднем срезе компасной площадки.

Мостики

Адмиральский мостик расширили, закрыли спереди и снабдили иллюминаторами. По сторонам дымовой трубы устроили наблюдательные посты. По сторонам 102-мм спаренных орудий на полубаке поставили стальные защитные листы.

В 1942 г., когда "Уорспайт" входил в состав Дальневосточного флота, его дополнительно вооружили 4 20-мм одиночными "Эрликонами". Радар типа "271" был заменен радаром типа "273".

В марте 1943 г. линкор вернулся в Великобританию и в мае-июне был довооружен для действия в Средиземном море. На нем дополнительно установили 16 20-мм одиночных "Эрликонов". Самолеты убрали, катапульту и прочее оборудование демонтировали. Самолетный ангар по правому борту превратили в кинозал.

В сентябре 1943 г. у Салерно "Уорспайт" был серьезно поврежден планирующей авиабомбой.

Ремонт производился на Мальте, в. Гибралтаре и Росайте. В Росайте его подготовили для использования в качестве артиллерийского корабля в рамках операции "Оверлорд". При этом произвели следующие изменения:

Установили 4 20-мм одиночных и 4 20-мм спаренных "Эрликонов";

Радар типа "284" заменили радаром типа "274". На кормовой надстройке установили два прибора управления заградительным огнем с радаром типа "283";

Установили генератор помех типа "650-FK";

Демонтировали 152-мм орудия, заделали порты, освободившееся пространство использовали для расширения кают-компании и душевых;

Демонтировали 2 91,4-см прожектора на сигнальной палубе (их заменили 2 20-мм спаренными "Эрликонами");

В начале 1945 г. "Уорспайт" был выведен в резерв категории "С".

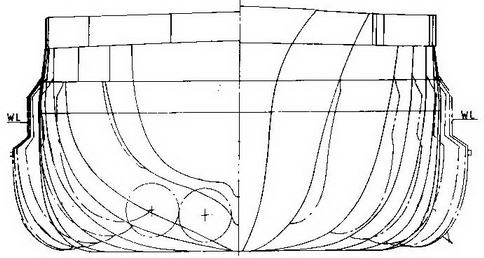

Линейный корабль "Уорспайт". 1942 г. (Теоретический чертеж и сечение в районе мидель - шпангоута).

"Куин Элизабет " и "Вэлиант " (1930-1946 гг.)

После установки буля и до 1937 г., когда корабли встали на верфь для модернизации, оба линкора претерпели некоторые изменения.

"Куин Элизабет"

1930. Установка на фор-марсе прибора управления зенитным огнем MK-I. Демонтаж двух кормовых подводных торпедных аппаратов, разделение их помещений переборками. Замена среднечастотного радиопеленгатора с его антенной новой установкой, месторасположение осталось прежним.

1934. Демонтаж катапульты для самолета на второй ("В") башне.

1936. Установка двух автоматов "Пом-пом" на станках MK-VI на площадке боевой рубки. Установка двух приборов управления огнем автоматов "Пом-пом" на новой площадке ниже фор- марса. Установка двух 12,7-мм пулеметов на кормовой надстройке.

"Вэлиант ".

1932-33. Установка второго автомата "Пом-пом" на станках MK-V на площадке боевой рубки по левому борту, а также второго прибора управления огнем.

1933. Демонтаж катапульты для самолета на второй ("В") башне.

1936. Установка двух 12,7-мм пулеметов.

Модернизация 1937-1941 гг.

Модернизация линейных кораблей "Куин Элизабет" и "Вэлиант" во многом была аналогична проведенной на линкоре "Уорспайт", но имела и различия в механизмах и замена прежних орудий вспомогательного калибра 114-мм спаренными, предназначенными для поражения надводных и воздушных целей (как на линейном корабле "Ринаун"). Так как "Куин Элизабет" был короче "Ринауна", то непросто было найти подходящее место для погребов боезапаса этих орудий.

"Вэлиант" прибыл на верфь в Девонпорт 1 января 1937 г., а "Куин Элизабет" в Портсмут 11 августа того же года.

Вооружение

Как и на "Уорспайте" башни 381-мм орудий были сняты и усовершенствованы для применения новых (381-мм) снарядов при возвышении стволов до 30°. Все 152-мм орудия демонтированы, порты заделаны. Это повысило водонепроницаемость кораблей и увеличило запас плавучести. Вместо демонтированных орудий были установлены 10 114-мм спаренных, предназначенных для поражения надводных и воздушных целей. Их расположили по прямоугольнику, как на линейном крейсере "Ринаун". По три орудия стояли по бортам в носовой части полубака и по два — по бортам в кормовой части верхней палубы. При этом полубак был несколько укорочен, чтобы стоявшие там орудия не мешали работе катапульты. Демонтаж 152-мм артиллерии вызвал определенные сомнения и споры. Старые орудия были непригодны для ведения зенитного огня, но зато более эффективны при стрельбе по надводным целям, а вес их залпа был выше.

В итоге решили, что этим преимуществом можно пожертвовать, поскольку усилие противовоздушной обороны — первостепенная задача. Для хранения боезапаса 114-мм орудий были приспособлены погреба боезапаса 152-мм, а погреба боезапаса кормовых 114-мм орудий устроили в задней части машинного отделения, на высоте промежуточной палубы.

Артиллерия ближнего радиуса действия была такой же, как на "Уорспайте". Она состояла из 4 установок системы "Пом-пом" на станках MK-VI у дымовой трубы и 4 12,7-мм пулеметов на станках МК-III: двух — на второй ("В") и двух — на третьей ("X") башнях орудий главного калибра. Приборы управления зенитным огнем располагались так же, как на линейном крейсере "Ринаун". Носовой подводный торпедный аппарат демонтировали, его отсек разделили переборкой. Авиационное вооружение было таким же, как на "Ринауне".
