Линейные корабли типов Кайзер и Кениг. 1909-1918 гг.
Шрифт:
В основном бронирование дредноутов типа “Кайзер” и “Кёниг” было почти одинаковым, но по сравнению с кораблями первой и второй серий его усилили.
У дредноутов типа “Кайзер” вес бронирования составлял, согласно Brayer [5], 9855 т (40,5% нормального водоизмещения) и Groner [8], 9940 т (40,2%), против, согласно Эверс [4], 8390 т (36,8%), Brayer [5], 8212 т (36,6%) и Groner [8], 8212 т (36,0%) у типа “Гельголанд”; Burt [6], 5706 т (28,66%) у британского “Нептун”. Вес броневой защиты типа “Кайзер” превышал вес типа “Гельголанд”, по разным данным, на 1643-1728 т, “Нептун” на 4149-4234 т.
У дредноутов типа “Кёниг” вес бронирования составлял, согласно Эверс [4], 10450 т (40,5% нормального водоизмещения), Brayer [5], 10283 т (40,5%) и Groner [8], 10370 т (40,2%), против,
В целях усиления броневой защиты корпуса кораблей разделили на три части: среднюю часть, расположенную между концевыми барбетами, носовую и кормовую оконечности.
Среднюю часть прикрывал бортовой броневой пояс переменной толщины, проходящий до верхней палубы и оканчивающийся броневыми поперечными переборками, соединёнными с этими барбетами, и бронированная палуба, проходящая здесь на уровне средней палубы.
В носовой оконечности защиту ограничили протяжением броневого пояса от передней броневой поперечной переборки до форштевня и бронированной палубой, проходящей здесь до форштевня значительно ниже КВЛ на уровне нижней палубы.
В кормовой оконечности защита имела ту же протяжённость, что броневой пояс и бронированная палуба, только до кормовой поперечной броневой переборки.

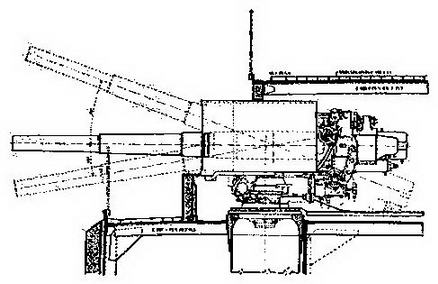

Орудийная казематная
150-мм артиллерийская установка на линейных кораблях типов “Кайзер” и “Кениг”
Бортовое бронирование несколько усилили. Бортовой броневой пояс в средней части борта достигал толщины 350 мм, против 300 мм у типа “Гельголанд” и 270-290 мм у типа “Нассау”, и состоял из двух полос переменной толщины: главного (нижнего) броневого пояса по КВЛ и верхнего, расположенного выше главного между главной и верхней палубами и обспечивающего бронирование цитадели.
Все вертикальные и горизонтальные броневые плиты, за исключением относительно тонкого нижнего пояса из броневой стали с низким содержанием никеля у форштевня и в корме, изготовили по технологии Круппа из никелевой стали с закалённым (цементированным) наружным слоем. По длине корабля толщина плит броневого пояса была различной.
Толщина плит главного (нижнего) броневого пояса по КВЛ от кормы к носу у дредноутов типа “Кайзер” составляла, согласно Brayer [5] и Groner [8], 0-180-350 (постепенно уменьшалась до 180 мм у нижней кромки)-120 мм [у типа “Гельголанд”: 0-120-300 (до 170 мм)-120 мм)]; Conwey [7], 350-80 мм; в носовой оконечности 180-80 мм, в кормовой 180-125 мм (на “Кайзерин” и “Принц-регент Луитпольд” несколько меньше: 150-80 мм в носовой и 150 мм в кормовой); у типа “Кёниг”, согласно Brayer [5]. соответственно, 0-180-350-150-120 мм; Conwey [7], 350-80 мм, причём в носовой оконечности 180-80 мм, вкормовой 180-125 мм; Groner [8], 0-180-350-120 мм.
При общей ширине главного броневого пояса или высоте его плит, равной 3,50 м, на длине между концевыми барбетами толщина пояса составляла 350 мм на площади от главной палубы (на 1,80 м выше КВЛ) и до 0,36 м ниже КВЛ (по высоте 2,16 м от верхней кромки плиты) с постепенным уменьшением книзу её толщины до 180 мм у нижней кромки на расстояние 1,7 м ниже КВЛ.
В носовой оконечности главный броневой пояс не доходил до верхней палубы, но в районе форштевня он доходил и до неё, одновременно опускаясь значительно ниже КВЛ. У типа “Кайзер” толщина плит составляла 180 мм с постепенным уменьшением у нижней кромки до 120 мм (на “Кайзерин” и “Принц-регент Луитпольд” несколько меньше: 150 мм с уменьшением у нижней кромки до 120 мм), а у самого форштевня из 120-мм плит одинаковой толщины, в то время как у типа “Кёниг” 200
мм приблизительно на 1/3 длины, а далее 150 мм, а у нижней кромки, соответственно, до 150 мм и 120 мм.В корме на кораблях обеих серий пояс доходил до главной палубы и в районе кормы уменьшался до 120- 80 мм, не доходя до ахтерштевня, оканчивался броневой поперечной переборкой приблизительно одинаковой толщины с кормовой частью пояса. У типа “Кайзер” пояс имел 180-мм толщину с уменьшением до 150 мм у нижней кромки (на “Кайзерин” и “Принц- регент Луитпольд” также до 150 мм), в то время как у типа “Кёниг” 200 мм (150 мм у нижней кромки) и далее 180 мм (150 мм у нижней кромки)
Длина главного броневого пояса определялась расстоянием между осями концевых башенных установок “А” и “Е”, что для дредноутов типа “Кайзер” равнялось 89 м и типа “Кёниг” 93 м, а с учётом наружного диаметра барбета 9,1 м, соответственно, должна была составлять 96 м и 100 м.
Толщина плит верхнего броневого пояса, расположенного выше главного между главной и верхней палубами и прикрывавшего цитадель, составляла, согласно Эверс [4] и Conwey [7], 200 мм; Brayer [5] и Groner [8], от кормы к носу 130-180-120 мм (у типа “Гельголанд”: 100-170-120 мм). По другим данным, главный броневой пояс толщиной 200 мм продолжался от главной до верхней палуб и состоял из вертикальных плит высотой 5,7 м.
На британских дредноутах главный броневой пояс также состоял из двух полос переменной толщины: нижнего, расположенного по всей КВЛ, и верхнего, расположенного выше нижнего и охватывающего концевые барбеты. На “Нептуне” нижний броневой пояс имел толщину 63-178-203-254-203-63 мм, верхний 63-178-203-178-63 мм; на “Колоссус" и “Геркулес”; главный броневой пояс 203-279-203 мм, передняя часть пояса 178-63 мм, задняя 63 мм; на кораблях типа “Орион” главный броневой пояс по всей КВЛ — 305-мм в средней части корабля, 152-126 мм в передней части пояса, 63-мм в задней, и 203-мм верхний.
Бронирование каземата с установленными в нём на верхней палубе 150-мм орудиями проходило от барбета башенной установки “А” до “D” у типа “Кайзер” и от “В” до “D” у типа “Кёниг”. Толщина броневых плит каземата составляла 170 мм, с установкой 80-мм щитов на орудия и 15-20 мм экранов и внутренних противоосколочных переборок между ними.

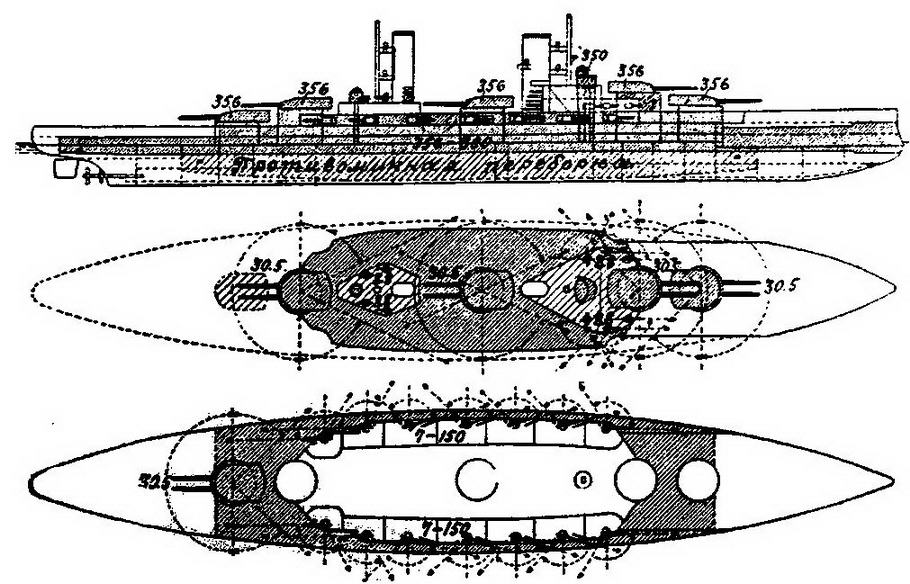

Линейные корабли типа “Кениг”
(Боковой вид и планы палуб с указанием бронирования и сектороа обстрела орудий)
Палубу полубака забронировали частично, она имела 30-мм толщину над казематом 150-мм орудий.
Верхнюю палубу забронировали на всей площади. У типа “Кайзер” верхняя палуба имела 25-30-мм толщину между концевыми барбетами, у типа “Кёниг” 30-мм в средней части корабля вне каземата и 20-мм, как настил его пола.
В корме и средней части бронированную палубу установили на уровне средней, в носовой оконечности на уровне нижней, соединив поперечной броневой переборкой. Согласно Conwey [7], у типа “Кайзер” она имела 60-мм толщину в носовой оконечности, 30-мм в средней части и 60-100-мм в кормовой, увеличиваясь до 120 мм над рулевыми машинами, где ёе несколько приподняли; Brayer [5] и Groner [8], толщина листов настила бронированной палубы составляла 60 мм с 100-мм скосами (“Гельголанд”; 55 мм с 80-мм скосами).
На британских “Нептун” главная палуба имела толщину 32 мм, средняя: плоская часть и скосы 44 мм, нижняя 75-38 мм; у типа “Орион” верхняя 32 мм; главная 32 мм; средняя: плоская часть и скосы 25 мм; нижняя: в носовой оконечности 63-25 мм, в кормовой 102-76 мм.
Согласно Brayer [5] и Groner [8], 305-мм башенные установки имели 300-мм толщину лицевых плит, 250-мм боковые стенки, 290-мм заднюю стенку, 110-мм наклонную часть крыши и 80-мм плоскую её часть; Conwey [7], толщина стенок/крыши башен 300, 250, 170-100 мм; Burt [6], на британских “Нептун” толщина стенок башни 279-203 мм; “Колоссус” и “Геркулес” стенок/крыши башни 279-102-76 мм, у типа “Орион” 279-102-76 мм.
